opheltes dachte evtl wegen dem schrägen CPU Kühler 😉
sieht mir aber verdammt stark nach dem Scythe Katana aus 😉 , der gehört so ...
OK die Kabel könnte man an manchen stellen eleganter verlegen, aber das passt so schon ...
nen Gehäuselüfter schliesst du iR auf dem Mainboard an , da gibts kleine Steckplätze ( 3Pin / 4Pin ) , da steht iR auch Chassis / Cha ( Chassis ) / Case Fan dabei ...
sehe ich zB oben am Rand recht mittig , CHA_FAN ...
die Grafikkarte kommt in den PCI-E x16 Steckplatz , der grosse Blaue mit der Arretierung ( unter diesen steht gross WINDOWS 7 READY! und obendrüber steht klein PCIEX16_1 )
die SSD wird an einen Sata II / III Steckplatz angeschlossen, unten rechts bei dem Board , die Verbindungskabel etc und Co passen auch nur in den jeweiligen dafür vorgesehenden Steckplatz 😉
vom Netzteil musst du dann noch die PCI-E Stromversorgung für die Grafikkarte in die Grafikkarte stecken und auch in die SSD den entsprechenden Stecker, keine Sorge die Stecker/Kabel sind beschriftet und passen wie gesagt auch nur da rein wo sie auch rein sollen ...
Grafikkarte bzw PCI-E Stromanschluss gibt es 6Pin und 8 ( 6+2 ) Pin , der 8Pin ( 6+2 ) Stecker ist Teilbar, dH da kann man 2Pins abziehen / schieben ... erklärt sich ansich von selbst wenn man sich die Stecker mal genauer anschaut ...
Lego für Grosse eben 😀
Edit :
dein Netzteil hat zwar keinen 6Pin PCI-E Stecker , aber dafür 4 ( vier ) 8 ( 6+2 ) Pin Stecker

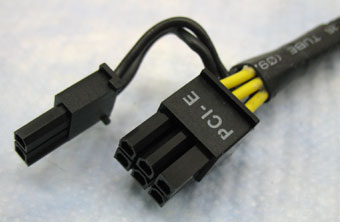

im Anhang ein Bild wie so ein 8Pin ( 6+2 ) PCI-E Stecker aussieht ...
Edit :
bei dir auf dem Bild zB unten im Gehäuse liegend der blaue wo VGA2 ( ??? ) dransteht , ist ein PCI-E 6+2Pin Stecker ...
