LED löten passt das so ?
- Ersteller MaximK
- Erstellt am
PC-Freak-Nasty
Banned
Wenn Du nicht löten magst wäre sowas hier eine Alternative:
gibt's auch in anderen Farben.
Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren
gibt's auch in anderen Farben.
PC-Freak-Nasty
Banned
Da musst Du mal auf andere User warten.
Lötwiderstände zu berechnen wage ich mich jetzt nicht XD
Hast Du Dich hier schon mal umgeschaut?
http://www.pcmasters.de/hardware/review/vorwiederstand-berechnen.html
Lötwiderstände zu berechnen wage ich mich jetzt nicht XD
Hast Du Dich hier schon mal umgeschaut?
http://www.pcmasters.de/hardware/review/vorwiederstand-berechnen.html
MaximK
New member
Ja also berechnet hab ich schon alles das passt die frage ist ob die kabel so in der reihenfolge passen, also obs hier nirgents einen kurzen gibt/hat 😉.
und ob die ienen LED schwächer werden um so länger das die kabel werden ? :S
es geht ja so vom "+" zum Wiederstand zur LED zum "-" dan klappts aber wen es mehrere werden :S da bin ich mir eben nicht sicher.
und ob die ienen LED schwächer werden um so länger das die kabel werden ? :S
es geht ja so vom "+" zum Wiederstand zur LED zum "-" dan klappts aber wen es mehrere werden :S da bin ich mir eben nicht sicher.
SushY
Active member
soweit ich mich nciht irre könntest du auch einen einzelnen widerstand vor die komplette parallelschaltung löten.
Da jeder leiter einen widerstand hat werden die led`s schwächer, aber wie weit man das merken kann weiß ich nicht. Ich glaube es aber eher nicht, dass man bei so kurzen kabeln einen unterschied sieht.
Da jeder leiter einen widerstand hat werden die led`s schwächer, aber wie weit man das merken kann weiß ich nicht. Ich glaube es aber eher nicht, dass man bei so kurzen kabeln einen unterschied sieht.
Black Nova
New member
*Hier* wurde die Thematik von LED's, Parallelschaltungen, Vorwiderständen vor jeder LED oder in einer Reihe bereits geklärt.
Zu deiner spezifischen Frage, ob du die LED's wie in deiner Skizze verlöten kannst:
Nein.
1. ist das eine Reihenschaltung. In einer Reihenschaltung addieren sich die Anforderungen an Spannung und Strom. Sprich: 5x 3,2V ergeben 16V.
Da in einem PC nur maximal 12V abgegriffen werden können, funktioniert das nicht.
2. Ist der 75Ohm Widerstand an 5V und für eine LED ausgelegt.
Damit dein Vorhaben funktioniert müsstest du jede LED parallel schalten und nicht, wie in deiner Skizze in Serie.
3. Wie in dem anderem LED-Thread bereits erklärt, sind 4x 3,1V LED's an 12V mit entsprechend minimalem Vorwiderstand lohnender als alles einzeln parallel an 5V zu verkabeln. Du sparst Kabel und Widerstände.
4. Zu deiner Frage, ob wenn eine LED kaputtgeht, alle kaputtgehen.
Drücken wir es mal so aus:
Du hast ein langes Kabel. Das schneidest du in der Mitte durch und hängst eine LED dazwischen. Diese LED geht kaputt. Was passiert?
Richtig. Der Stromfluss bricht ab, es fließt kein Strom mehr und die Reihenschaltung ist komplett aus, weil der Strom unterbrochen ist.
Das ist das gleiche Prinzip wie eine Lichterkette am Weihnachtsbaum. Geht eine Birne kaputt, schalten sich alle anderen ebenso aus.
Wenn du aber eine Lichterkette hast, bei der die anderen LED's weiterbrennen, ist es eine Parallelschaltung und dann glühen alle anderen heller und gehen schneller kaputt, weil mehr Strom fließen kann.
Black Nova
Zu deiner spezifischen Frage, ob du die LED's wie in deiner Skizze verlöten kannst:
Nein.
1. ist das eine Reihenschaltung. In einer Reihenschaltung addieren sich die Anforderungen an Spannung und Strom. Sprich: 5x 3,2V ergeben 16V.
Da in einem PC nur maximal 12V abgegriffen werden können, funktioniert das nicht.
2. Ist der 75Ohm Widerstand an 5V und für eine LED ausgelegt.
Damit dein Vorhaben funktioniert müsstest du jede LED parallel schalten und nicht, wie in deiner Skizze in Serie.
3. Wie in dem anderem LED-Thread bereits erklärt, sind 4x 3,1V LED's an 12V mit entsprechend minimalem Vorwiderstand lohnender als alles einzeln parallel an 5V zu verkabeln. Du sparst Kabel und Widerstände.
4. Zu deiner Frage, ob wenn eine LED kaputtgeht, alle kaputtgehen.
Drücken wir es mal so aus:
Du hast ein langes Kabel. Das schneidest du in der Mitte durch und hängst eine LED dazwischen. Diese LED geht kaputt. Was passiert?
Richtig. Der Stromfluss bricht ab, es fließt kein Strom mehr und die Reihenschaltung ist komplett aus, weil der Strom unterbrochen ist.
Das ist das gleiche Prinzip wie eine Lichterkette am Weihnachtsbaum. Geht eine Birne kaputt, schalten sich alle anderen ebenso aus.
Wenn du aber eine Lichterkette hast, bei der die anderen LED's weiterbrennen, ist es eine Parallelschaltung und dann glühen alle anderen heller und gehen schneller kaputt, weil mehr Strom fließen kann.
Black Nova
SushY
Active member
@ black nova: bist du dir sicher, dass es sich um eine reihenschaltung handelt?
ich würde nämlich eher sagen, dass es parallel ist.
ich versuch es mal anders zu skizzieren
EDIT (autom. Beitragszusammenführung):
Ich hab zwar die widerstände vergessen, aber die kann sich denke ich jeder da reindenken 😉
das blaue da sollen die led`s sein ^^
ich würde nämlich eher sagen, dass es parallel ist.
ich versuch es mal anders zu skizzieren
EDIT (autom. Beitragszusammenführung):
Ich hab zwar die widerstände vergessen, aber die kann sich denke ich jeder da reindenken 😉
das blaue da sollen die led`s sein ^^
Zuletzt bearbeitet:
Black Nova
New member
Ups ... mein Fehler 😉
Vor dem ersten Kaffee sollte ich mir sowas besser nicht ansehen 😛
Hatte irgendwie nen Knick in der Optik und es sah nach einer Reihenschaltung aus.
Black Nova
Vor dem ersten Kaffee sollte ich mir sowas besser nicht ansehen 😛
Hatte irgendwie nen Knick in der Optik und es sah nach einer Reihenschaltung aus.
Black Nova
Black Nova
New member
Es kommt auf die Parallelschaltung an.
Ich würde erst eine Parallelschaltung ab 12 LED's vornehmen 🙂
Ich würde aber bei der Skizze wie sie scheinbar durchgesetzt werden soll, vor jede LED einen Vorwiderstand löten. Sicher ist sicher.
Der Widerstand der Leiter ist zu vernachlässigen.
Es wird erst kennbar, wenn du xxx meter Kabel legst und diese einen dünnen Durchmesser haben. Dadurch sinkt der Stromfluss und der Widerstand erhöht sich. Allerdings würde sich das deutlich bemerkbar machen, da die Kabel warm / heiß werden würden.
Ergo: Bei den kurzen Verbindungen hier im PC ist der Widerstand nicht wirklich merkbar. Allerdings sollte der Querschnitt von den Kabeln nicht zu gering gewählt werden. Es braucht nun keine Vollkupferkern-Kabel aber man sollte nicht den dünnsten Klingeldraht nehmen, den man finden kann 😉
Black Nova
Ich würde erst eine Parallelschaltung ab 12 LED's vornehmen 🙂
Ich würde aber bei der Skizze wie sie scheinbar durchgesetzt werden soll, vor jede LED einen Vorwiderstand löten. Sicher ist sicher.
Der Widerstand der Leiter ist zu vernachlässigen.
Es wird erst kennbar, wenn du xxx meter Kabel legst und diese einen dünnen Durchmesser haben. Dadurch sinkt der Stromfluss und der Widerstand erhöht sich. Allerdings würde sich das deutlich bemerkbar machen, da die Kabel warm / heiß werden würden.
Ergo: Bei den kurzen Verbindungen hier im PC ist der Widerstand nicht wirklich merkbar. Allerdings sollte der Querschnitt von den Kabeln nicht zu gering gewählt werden. Es braucht nun keine Vollkupferkern-Kabel aber man sollte nicht den dünnsten Klingeldraht nehmen, den man finden kann 😉
Black Nova
Black Nova
New member
Entweder du nimmst in Kauf, dass die LED's dunkler leuchten als gewöhnlich und nimmst 4x 3,2V + Vorwiderstand oder du wählst die elegantere Lösung von 3x 3,2V = 9,6V und dann müssen nurnoch die restlichen 2,4V im Vorwiderstand verpuffen. Das eignet sich bei LED-Zahlen wie 3, 6, 9, 12, etc. alles was durch 3 teilbar ist.
Dann kannst du die 3'er Stränge parallel an 12V klemmen und alles passt. Wenn du aber z.b. 7 LED's oder 8 LED's hast musst du sie anders aufteilen oder gleich parallel schalten. Da ich nicht weiß, wie viele LED's du besitzt, musst du das selbst entscheiden. Aber alles in allem passt das so von der Skizze.
Black Nova
Dann kannst du die 3'er Stränge parallel an 12V klemmen und alles passt. Wenn du aber z.b. 7 LED's oder 8 LED's hast musst du sie anders aufteilen oder gleich parallel schalten. Da ich nicht weiß, wie viele LED's du besitzt, musst du das selbst entscheiden. Aber alles in allem passt das so von der Skizze.
Black Nova
Black Nova
New member
Wenn du 30LED's anschließen musst, dann empfehle ich dir dringend, je 3 Stück in Reihe zu schalten mit einem Vorwiderstand an 12V.
Den musst du neu berechnen und dementsprechend Widerstände besorgen.
Anschließend nimmst du deine Stränge und lötest diese parallel zusammen. Dafür eignet sich am besten eine Lochrasterplatine, weil du dann den Überblick behältst und alles ordentlich sortiert ist.
Damit machst du aus dem riesen Kabelknäul etwas sauberes und ordentliches, weil du 20Kabel reduzierst auf 2. Die 2 Kabel lötest du an einem Molex-Stecker fest und diesen kannst du dann ganz normal an dein Netzteil anschließen 🙂
Black Nova
Den musst du neu berechnen und dementsprechend Widerstände besorgen.
Anschließend nimmst du deine Stränge und lötest diese parallel zusammen. Dafür eignet sich am besten eine Lochrasterplatine, weil du dann den Überblick behältst und alles ordentlich sortiert ist.
Damit machst du aus dem riesen Kabelknäul etwas sauberes und ordentliches, weil du 20Kabel reduzierst auf 2. Die 2 Kabel lötest du an einem Molex-Stecker fest und diesen kannst du dann ganz normal an dein Netzteil anschließen 🙂
Black Nova
MaximK
New member
Also dan mach ich das sooo Vom "+" > wiederstand >( für jedes led ab dem wiederstand ein eigenes kabel oder ?also nicht vom led1 zum led2 sondern wiederstand led1 wiederstand led2) Led1 > Led2 > Led3 > "-" das mal 10 und alle "+" zusammen machen und alle "-" zusammen machen. oder ? 😀 und das dan an 12 V hängen stimmt das so 😀
ach ja der wiederstand da mussich einfach (3x3,2=9,6 12-9,6 = 2,4 )
die 2,4 zunichte machen also einen wiederstand der 2,4 V runterbremst oder ? 😀
EDIT (autom. Beitragszusammenführung):
und weist du was so ein 120 ohm wiederstand kostet ?
ach ja der wiederstand da mussich einfach (3x3,2=9,6 12-9,6 = 2,4 )
die 2,4 zunichte machen also einen wiederstand der 2,4 V runterbremst oder ? 😀
EDIT (autom. Beitragszusammenführung):
und weist du was so ein 120 ohm wiederstand kostet ?
Zuletzt bearbeitet:
Black Nova
New member
Also.

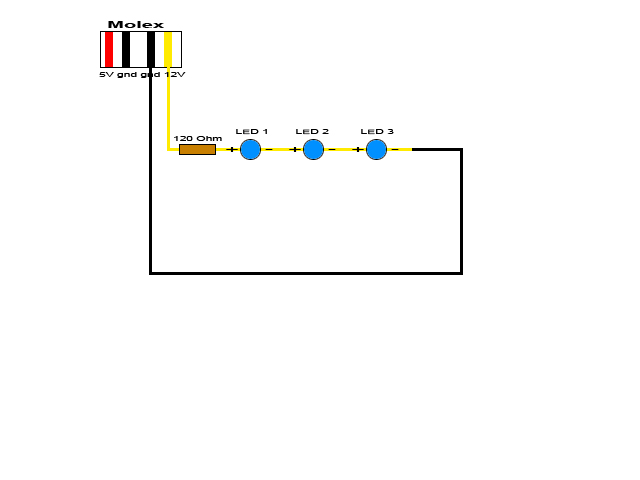

Die unten stehende Skizze zeigt dir, wie du die LED's in Reihe schaltest.
Hierbei ist zu beachten, dass dies nur ein Strang ist und auf 12V ausgelegt ist und einen 120Ohm Vorwiderstand benötigt.

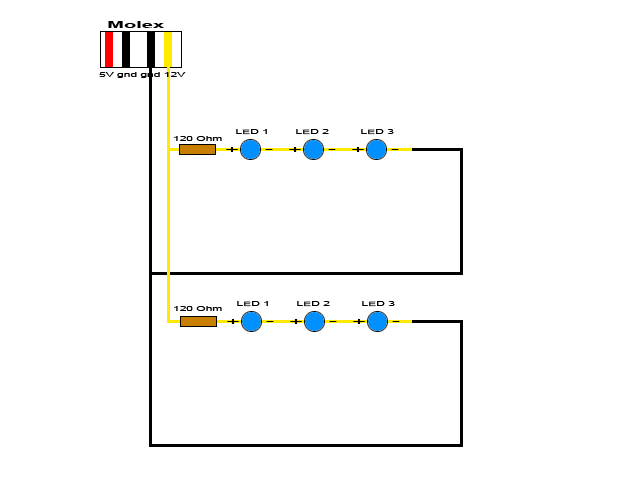

Erstellst du mehrere dieser Schaltunten und willst diese dann zusammen parallel schalten, sieht es so aus:
Zu der Kostenfrage von Vorwiderständen:
Es sind centbeträge.
www.reichelt.de Artikelnummer: 1W 120
0,15€ je Widerstand und dabei noch Mengenrabatt.
Black Nova
Die unten stehende Skizze zeigt dir, wie du die LED's in Reihe schaltest.
Hierbei ist zu beachten, dass dies nur ein Strang ist und auf 12V ausgelegt ist und einen 120Ohm Vorwiderstand benötigt.
Erstellst du mehrere dieser Schaltunten und willst diese dann zusammen parallel schalten, sieht es so aus:
Zu der Kostenfrage von Vorwiderständen:
Es sind centbeträge.
www.reichelt.de Artikelnummer: 1W 120
0,15€ je Widerstand und dabei noch Mengenrabatt.
Black Nova
Anhänge
Black Nova
New member
Richtig. Dadurch bekommst du eine Reihenschaltung hin.
Plus an minus. dadurch erhöht sich die benötigte Spannung, weil alles durchflossen werden muss.
Black Nova
Plus an minus. dadurch erhöht sich die benötigte Spannung, weil alles durchflossen werden muss.
Black Nova
MaximK
New member
danke 😀
sind das hier die richtigen Platten ? 🙂
sind das hier die richtigen Platten ? 🙂
Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren
Black Nova
New member
jop sind sie.
Bestell dir die ganzen Sachen am besten bei reichelt.de weil die Sachen da spottbillig sind.
Black Nova
Bestell dir die ganzen Sachen am besten bei reichelt.de weil die Sachen da spottbillig sind.
