So, inzwischen gibt es für die nächsten Monate einen klaren Fahrplan und im nächsten Jahr muss ich mich etwas weniger auf Wasserkühler konzentrieren. Mein Projekt AIO Wakü ist quasi so gut wie fertig. Es fehlt nur noch das eloxieren der Backplate und das einbauen.
Dieses Projekt soll mit einen gesponserten Case weitergehen. Es soll ergo dazu auch ein Casemod geben. Ich versuche mir in den kommenden 5 Wochen ein Case zu organisieren…
In den nächsten 2 Monaten gilt es noch rund 50 Kilo Alu für ne HSC- Cnc fürn Kumpel zu fräsen. Das wär ja alles nicht so dramatisch wenn sich die Teile selbst programmieren würden… hehe

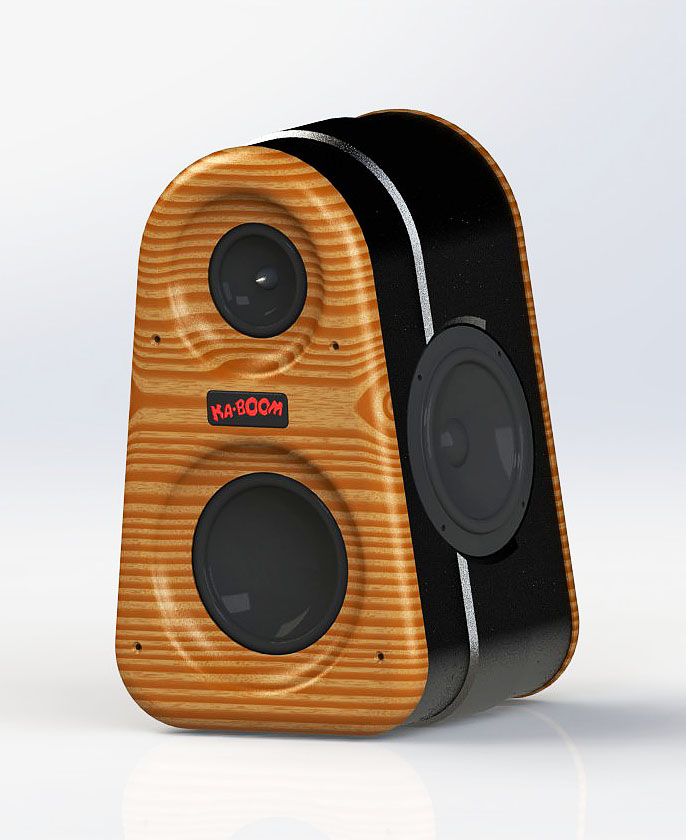

Ein Bluetoothspeaker Version 2 steht in den Startlöchern. Dank Sponsoren praktisch alles hier. Vielen Dank dafür an SB Acoustic, HS Sound, Jahnlederwaren, Desingholz sowie nen Kumpel der wieder den 26.000mA Akku sponsert. Im Grunde ist es ein relativ kompakter Bluetoothspeaker mit einen 5“ Subwoofer und 2Stk. 5“ Passivmembran. Oben rum werkelt ein 4“ Coax. Desweiteren wird auch hier wieder ein DSP integriert. Design noch nicht 100% finish.
Des weiteren soll mein SW6.01 abgelöst werden durch einen Bandpass mit einen ESX QXE 6 D2 befeuert durch ein Monacor D200. Bis auf Holz und ein kleines 12V Netzteil ist schon alles da. Um unten rum etwas Hub zu sparen kommt auch ein Subsonicfilter zum Einsatz.
Auch hier vielen Dank an die Sponsoren wie Monacor, ESX, Creativeaudio, Nordic Panel, Designholz und Hillmann feinstes Leder. Eines meiner ewigen Wunschprojekte. Habe bisher noch nie nen Bandpass gebaut.
Außerdem wird mein 3D Drucker auf Linearführungen umgebaut sowie ein Gehäuse für den Drucker gebaut. Streng genommen ist so gut wie alles auch schon rund 1,5 Jahre da… Muss aber noch alles ins CAD unterbringen und werde einige Bauteile dafür drucken/fräsen müssen. Heizung sowie Filtersystem sollen auch in das Gehäuse integriert werden. Ggf wird auch ein neuer Druckkopf für sehr heiße Materialien hergestellt.
Dann soll nun auch endlich die große Maschine wieder für Kühler in Betrieb genommen werden. Der Pneumatische Werkzeugwechsler ist nach 10 Jahren noch immer nicht im Einsatz. Ich werde die Kühlung mit den Teccooler überarbeiten und werde noch mal das Werkzeugwechselmagazin überarbeiten. Bisher sind nur 10 von 20 Plätze nutzbar. Die Schubladenführungen taugen nix. Hätte sofort auf Linearführungen wechseln müssen. Die Maschine wird mich mächtig voran bringen. 50.000U/min mit pneumatischen Werkzeugwechsler. 2µ Rundlauffehler am Werkzeug. Das Teil rockt. War mit rund 25 Riesen Projektkosten aber auch nicht billig…
Ich habe ergo nächstes Jahr einiges vor Abseits des Kühlerverkaufs. Dennoch versuche ich die eine oder andere Woche für euch freizuhalten. In den nächsten Wochen stehen einige Steuerarbeiten an, die Fertigstellung der aktuellen Produktionsrunde und die Vorbereitung sowie Beginn der nächsten Produktionsrunde bis es schlussendlich ab Dezember erstma zur Reha geht. Aber nun gibt es erstmal Bilder von den neu im Programm gelisteten Kühlern:
- Asrock EPYC3101D44I-2T

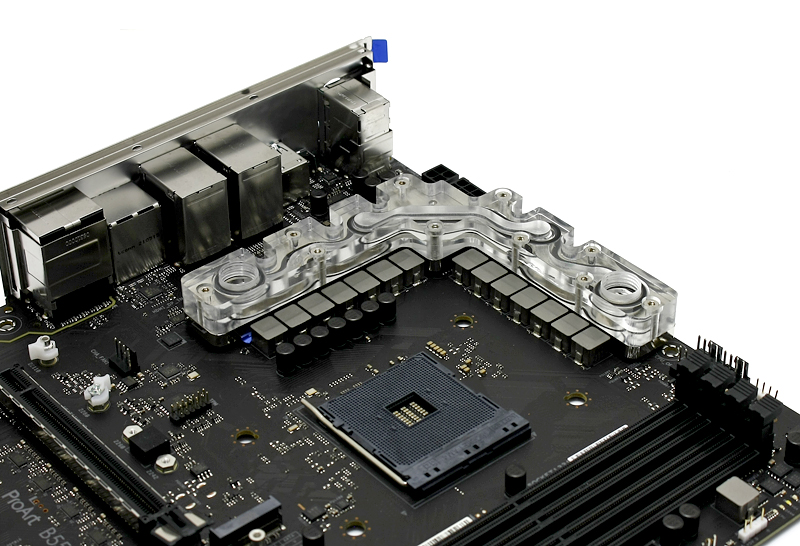

- Asus Proart B550- Creator
- Asus RTX 3060 Ti dual 8G MINI
- Broadcom HBA 9400-8i
- LSI00301 Host Bus Adapter (SGL 8-Port, PCIe 3.0, SAS 2.1)

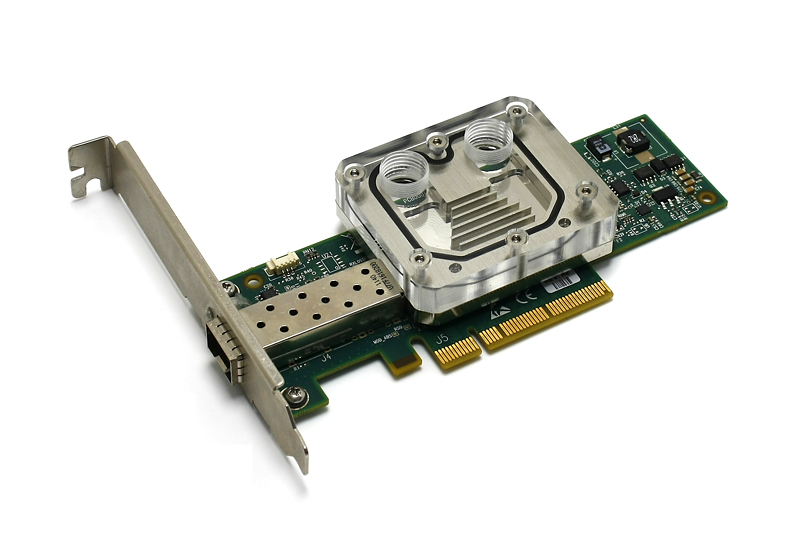

- Mellanox ConnectX-2 MNPA19-XTR
- Zotac RTX 3060Ti Twin Edge OC
Asrock EPYC3101D44I-2T
Asrock X299E ITX ac
Asus Prime X299 Deluxe
Asus Proart B550- Creator
Asus RTX 3060 Ti dual 8G MINI
Dieses Projekt soll mit einen gesponserten Case weitergehen. Es soll ergo dazu auch ein Casemod geben. Ich versuche mir in den kommenden 5 Wochen ein Case zu organisieren…
In den nächsten 2 Monaten gilt es noch rund 50 Kilo Alu für ne HSC- Cnc fürn Kumpel zu fräsen. Das wär ja alles nicht so dramatisch wenn sich die Teile selbst programmieren würden… hehe
Ein Bluetoothspeaker Version 2 steht in den Startlöchern. Dank Sponsoren praktisch alles hier. Vielen Dank dafür an SB Acoustic, HS Sound, Jahnlederwaren, Desingholz sowie nen Kumpel der wieder den 26.000mA Akku sponsert. Im Grunde ist es ein relativ kompakter Bluetoothspeaker mit einen 5“ Subwoofer und 2Stk. 5“ Passivmembran. Oben rum werkelt ein 4“ Coax. Desweiteren wird auch hier wieder ein DSP integriert. Design noch nicht 100% finish.
Des weiteren soll mein SW6.01 abgelöst werden durch einen Bandpass mit einen ESX QXE 6 D2 befeuert durch ein Monacor D200. Bis auf Holz und ein kleines 12V Netzteil ist schon alles da. Um unten rum etwas Hub zu sparen kommt auch ein Subsonicfilter zum Einsatz.
Auch hier vielen Dank an die Sponsoren wie Monacor, ESX, Creativeaudio, Nordic Panel, Designholz und Hillmann feinstes Leder. Eines meiner ewigen Wunschprojekte. Habe bisher noch nie nen Bandpass gebaut.
Außerdem wird mein 3D Drucker auf Linearführungen umgebaut sowie ein Gehäuse für den Drucker gebaut. Streng genommen ist so gut wie alles auch schon rund 1,5 Jahre da… Muss aber noch alles ins CAD unterbringen und werde einige Bauteile dafür drucken/fräsen müssen. Heizung sowie Filtersystem sollen auch in das Gehäuse integriert werden. Ggf wird auch ein neuer Druckkopf für sehr heiße Materialien hergestellt.
Dann soll nun auch endlich die große Maschine wieder für Kühler in Betrieb genommen werden. Der Pneumatische Werkzeugwechsler ist nach 10 Jahren noch immer nicht im Einsatz. Ich werde die Kühlung mit den Teccooler überarbeiten und werde noch mal das Werkzeugwechselmagazin überarbeiten. Bisher sind nur 10 von 20 Plätze nutzbar. Die Schubladenführungen taugen nix. Hätte sofort auf Linearführungen wechseln müssen. Die Maschine wird mich mächtig voran bringen. 50.000U/min mit pneumatischen Werkzeugwechsler. 2µ Rundlauffehler am Werkzeug. Das Teil rockt. War mit rund 25 Riesen Projektkosten aber auch nicht billig…
Ich habe ergo nächstes Jahr einiges vor Abseits des Kühlerverkaufs. Dennoch versuche ich die eine oder andere Woche für euch freizuhalten. In den nächsten Wochen stehen einige Steuerarbeiten an, die Fertigstellung der aktuellen Produktionsrunde und die Vorbereitung sowie Beginn der nächsten Produktionsrunde bis es schlussendlich ab Dezember erstma zur Reha geht. Aber nun gibt es erstmal Bilder von den neu im Programm gelisteten Kühlern:
- Asrock EPYC3101D44I-2T
- Asus Proart B550- Creator
- Asus RTX 3060 Ti dual 8G MINI
- Broadcom HBA 9400-8i
- LSI00301 Host Bus Adapter (SGL 8-Port, PCIe 3.0, SAS 2.1)
- Mellanox ConnectX-2 MNPA19-XTR
- Zotac RTX 3060Ti Twin Edge OC
Asrock EPYC3101D44I-2T
Asrock X299E ITX ac
Asus Prime X299 Deluxe
Asus Proart B550- Creator
Asus RTX 3060 Ti dual 8G MINI
al_bundy
Member
Broadcom HBA 9400-8i
Gigabyte Aorus X570 pro wifi Fullcover
Gigabyte RTX2070 Super
LSI00301 Host Bus Adapter (SGL 8-Port, PCIe 3.0, SAS 2.1)
Mellanox ConnectX-2 MNPA19-XTR
MSI GTX 1080TI Gaming X
Rx Vega 64
Zotac RTX 3060Ti Twin Edge OC
Fertig sind wir im Grunde noch nicht. Nächste Woche sollen noch einige Prototypen fertig gestellt werden. Die Asus RX 5700 Dual Evo 8gb und die RTX A2000 zum Beispiel. Für die letzte Runde dieses Jahr kommen die AMD Radeon 6900XT, Gigabyte RTX 3080 TI Gaming, Nvidia RTX3090 FE und die Powercolor Red Devil RX 6700XT 12GB GDDR6
Gigabyte Aorus X570 pro wifi Fullcover
Gigabyte RTX2070 Super
LSI00301 Host Bus Adapter (SGL 8-Port, PCIe 3.0, SAS 2.1)
Mellanox ConnectX-2 MNPA19-XTR
MSI GTX 1080TI Gaming X
Rx Vega 64
Zotac RTX 3060Ti Twin Edge OC
Fertig sind wir im Grunde noch nicht. Nächste Woche sollen noch einige Prototypen fertig gestellt werden. Die Asus RX 5700 Dual Evo 8gb und die RTX A2000 zum Beispiel. Für die letzte Runde dieses Jahr kommen die AMD Radeon 6900XT, Gigabyte RTX 3080 TI Gaming, Nvidia RTX3090 FE und die Powercolor Red Devil RX 6700XT 12GB GDDR6
Zuletzt bearbeitet:
al_bundy
Member
Hi, nach längerer Reha bin ich wieder zurück mit den Kühlern aus dem letzten Jahr. Die Reha hat gut getan, allerdings bin ich noch nicht vollständig recovered. In diesen Jahr wird’s wie angekündigt auch noch ein paar private Lautsprecherprojekte geben die Dank Sponsoren zustande kommen können. Das Allerdings beizeiten. Aktuell muss ich mich in den kommenden 2-3 Wochen um sehr viel Papierkram kümmern. Danach geht’s dann weiter mit der Produktion. Anbei die Pix zu den Kühlern. Weitere Kühler sind ab April geplant. Darunter fallen auch weitere RTX Karten. Im Details dazu später mehr.
Des weiteren versuche ich bis zum Ende des Jahres einen Partner zu finden der an die Maschine steht. Ich kümmere mich dann um die Büro und Entwicklungsarbeiten. Wer bock drauf hat… J Nach dieser Produktionsrunde will ich es nun endlich gebacken kriegen den Pneumatischen Werkzeugwechsler zu aktivieren. Da werde ich mir mal permanent 2 Wochen Zeit nehmen nach dieser aktuellen Produktionsrunde. Das reduziert weiterhin die Produktionszeit und erhöht zudem auch die Qualität der Kühler, wobei es dabei jedoch einen erheblichen Mehraufwand in CAD bedeutet. So hoffe ich das ich erfolgreich sein werde und dann kann man auch etwa bin in 3 Wochen liefern…
Gainward RTX 3090TI Phantom GS24G
Gigabyte X570I Aorus Pro Wifi
MSI MEG X570 Unify
Zotac RTX 2070 TI Mini
AMD Radeon RX 6900XT
Asrock RX 6800
Asus RX 5700 Dual Evo OC 8GB
Des weiteren versuche ich bis zum Ende des Jahres einen Partner zu finden der an die Maschine steht. Ich kümmere mich dann um die Büro und Entwicklungsarbeiten. Wer bock drauf hat… J Nach dieser Produktionsrunde will ich es nun endlich gebacken kriegen den Pneumatischen Werkzeugwechsler zu aktivieren. Da werde ich mir mal permanent 2 Wochen Zeit nehmen nach dieser aktuellen Produktionsrunde. Das reduziert weiterhin die Produktionszeit und erhöht zudem auch die Qualität der Kühler, wobei es dabei jedoch einen erheblichen Mehraufwand in CAD bedeutet. So hoffe ich das ich erfolgreich sein werde und dann kann man auch etwa bin in 3 Wochen liefern…
Gainward RTX 3090TI Phantom GS24G
Gigabyte X570I Aorus Pro Wifi
MSI MEG X570 Unify
Zotac RTX 2070 TI Mini
AMD Radeon RX 6900XT
Asrock RX 6800
Asus RX 5700 Dual Evo OC 8GB
al_bundy
Member
Hitze simulieren macht keinen Sinn mehr. Das Verhalten ist seit Beginn an gleich. Wo ich begann habe ich das so noch gemacht.
Die erste Runde nach der Reha ist weitgehend abgeschlossen. Ich warte noch auf Kupfer für die X299 Sage Mosfets und dann ist die Nummer soweit auch rum. Einen 4090 Kühler muss ich noch testen. Das erfolgt die kommenden Tage. Bei den 3090TI Wasserkühler habe ich mal einen anderen Ansatz verfolgt. Der Grundkörper besteht nun aus Kunststoff und nicht mehr aus teuren Vollkupfer. Mir gefällt dieser Schritt. Da es auch verstärkt Nachfrage zu Konsolenkühler gibt, habe ich mal den Ur-Xbox Wasserkühler rausgekramt und werde ihn demnächst listen.
Die nächste Produktionsrunde beginnt wohl erst mitte August. Die nächsten 2 Wochen bin ich wieder mit Maschineninstandhaltungen und Steuerkram beschäftigt. Bisschen Zeit zum vermessen von neuen Karten und Boards kann ich jedoch zwischenschieben. Falls ihr für euer Board oder Karte noch nen Kühler braucht sagt bescheid. Gibt’s teilweise umsonst.
Aber kommen wir erstmal zu den Bildern:
Gainward RTX 3090TI Phantom 24gb
KFA2 Geforce RTX 2070 Super EX
Xbox
Zotac RTX 3060 Ti Twin Edge OC
MSI Radeon RX 6900XT Gaming Trio 16G

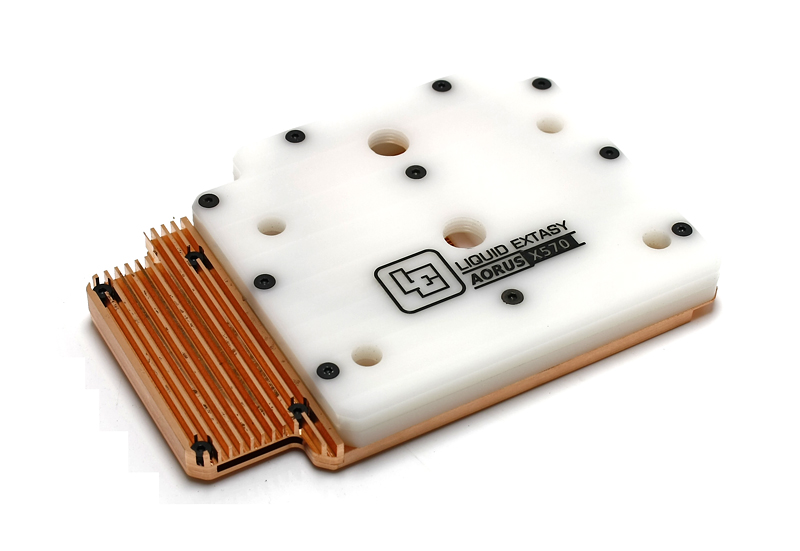

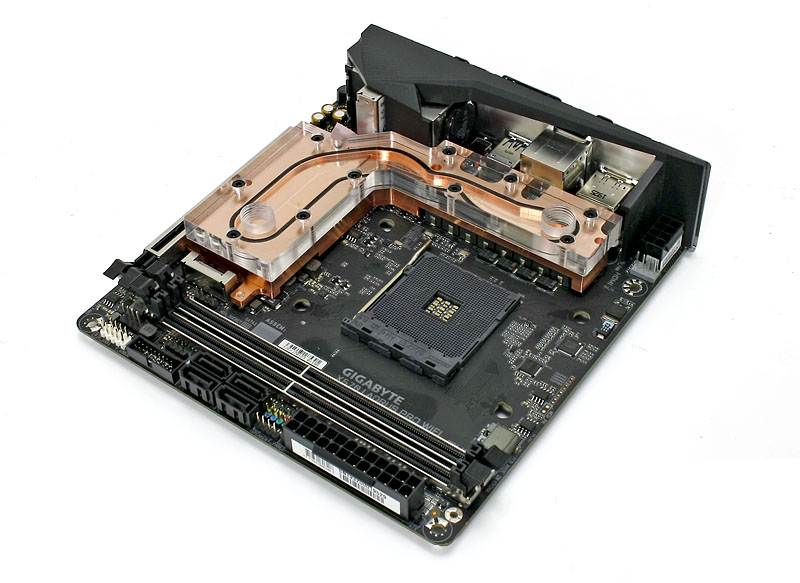

Gigabyte Aorus X570 Pro Wifi
Gainward GTX 1660 Super Ghost 6G
Die erste Runde nach der Reha ist weitgehend abgeschlossen. Ich warte noch auf Kupfer für die X299 Sage Mosfets und dann ist die Nummer soweit auch rum. Einen 4090 Kühler muss ich noch testen. Das erfolgt die kommenden Tage. Bei den 3090TI Wasserkühler habe ich mal einen anderen Ansatz verfolgt. Der Grundkörper besteht nun aus Kunststoff und nicht mehr aus teuren Vollkupfer. Mir gefällt dieser Schritt. Da es auch verstärkt Nachfrage zu Konsolenkühler gibt, habe ich mal den Ur-Xbox Wasserkühler rausgekramt und werde ihn demnächst listen.
Die nächste Produktionsrunde beginnt wohl erst mitte August. Die nächsten 2 Wochen bin ich wieder mit Maschineninstandhaltungen und Steuerkram beschäftigt. Bisschen Zeit zum vermessen von neuen Karten und Boards kann ich jedoch zwischenschieben. Falls ihr für euer Board oder Karte noch nen Kühler braucht sagt bescheid. Gibt’s teilweise umsonst.
Aber kommen wir erstmal zu den Bildern:
Gainward RTX 3090TI Phantom 24gb
KFA2 Geforce RTX 2070 Super EX
Xbox
Zotac RTX 3060 Ti Twin Edge OC
MSI Radeon RX 6900XT Gaming Trio 16G
Gigabyte Aorus X570 Pro Wifi
Gainward GTX 1660 Super Ghost 6G
bolef2k
Administrator
Habt ja echt einige neue Kühler. Aber ist nicht für die neue Generation von Grafikkarten. Bei der RTX 3090 Ti wäre so ein Kühler aber angebracht 🙂
al_bundy
Member
Wäre schön wenn es ein Ihr gäbe. Bin alleine. Ich kann natürlich auch für neuere Karten was rausberingen, allerdings müssten mir Interessenten die Karten zukommen lassen.
Hi, da ja eine ganze Weile nichts neues gekommen ist versuche ich mich jetzt mal an RGB's. Es gab 2021 schon Versuche die gut gegangen sind, jedoch waren die RGB's damals noch zu groß. Jetzt da es 4mm RGB's gibt lassen die sich gut in 6mm Düsenplatten integrieren. Der neue Asus RTX 4090 Wasserkühler der im Oktober released werden soll, soll damit schon ausgestattet werden. Schauen wir mal ob es klappt.
Ferner wurden die Preise im Shop geupdated. Berechnungsgrundlage ist fortan nicht mehr der Aufwand, sondern aufgrund der stark gestiegenen und auch schwankenden Kupferpreise orientiert sich der Preis nun an den Kupferpreis. Das macht den Preis für eine GTX 1080TI Mini nicht kleiner da die Bodenplatte aus 12mm Kupfer besteht. Für die RX 6900XT gibt es aber hingegen beispielsweise Preisreduzierungen. Nur um mal 2 Beispiele zu nennen. Ich muss und werde fortan mehr daran arbeiten weniger Kupfer einzusetzen um die Preise moderat zu halten. Im Vergleich zu meinen Mitbewerbern bin ich bzgl. Preise für normale GPU Kühler jedoch noch unter dem Mittel.
Abschließen möchte ich diese News mit der Vorstellung des Gainward RTX 4090 Phantom GS Wasserkühlers der trotz 10mm Bodenplatte auf den Preis der anderen Hersteller dieser Gattung liegt. In ca. 2 Wochen beginnt die nächste Produktion. Diese ist aktuell recht kurz mit einigen Wochen da durch meine Reha nicht viel nachgekommen ist. Es ist ergo noch viel Luft.
Hi, da ja eine ganze Weile nichts neues gekommen ist versuche ich mich jetzt mal an RGB's. Es gab 2021 schon Versuche die gut gegangen sind, jedoch waren die RGB's damals noch zu groß. Jetzt da es 4mm RGB's gibt lassen die sich gut in 6mm Düsenplatten integrieren. Der neue Asus RTX 4090 Wasserkühler der im Oktober released werden soll, soll damit schon ausgestattet werden. Schauen wir mal ob es klappt.
Ferner wurden die Preise im Shop geupdated. Berechnungsgrundlage ist fortan nicht mehr der Aufwand, sondern aufgrund der stark gestiegenen und auch schwankenden Kupferpreise orientiert sich der Preis nun an den Kupferpreis. Das macht den Preis für eine GTX 1080TI Mini nicht kleiner da die Bodenplatte aus 12mm Kupfer besteht. Für die RX 6900XT gibt es aber hingegen beispielsweise Preisreduzierungen. Nur um mal 2 Beispiele zu nennen. Ich muss und werde fortan mehr daran arbeiten weniger Kupfer einzusetzen um die Preise moderat zu halten. Im Vergleich zu meinen Mitbewerbern bin ich bzgl. Preise für normale GPU Kühler jedoch noch unter dem Mittel.
Abschließen möchte ich diese News mit der Vorstellung des Gainward RTX 4090 Phantom GS Wasserkühlers der trotz 10mm Bodenplatte auf den Preis der anderen Hersteller dieser Gattung liegt. In ca. 2 Wochen beginnt die nächste Produktion. Diese ist aktuell recht kurz mit einigen Wochen da durch meine Reha nicht viel nachgekommen ist. Es ist ergo noch viel Luft.
al_bundy
Member

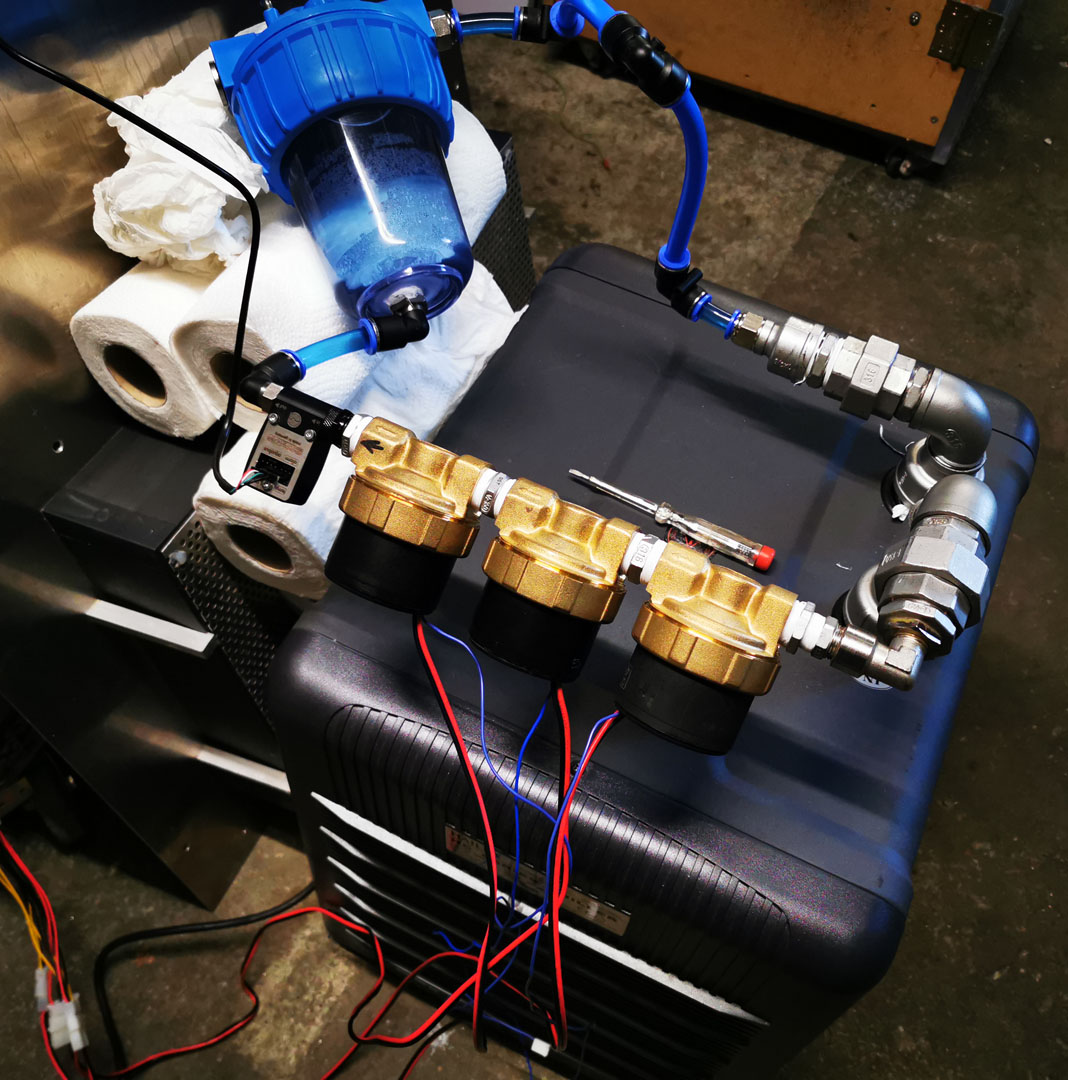

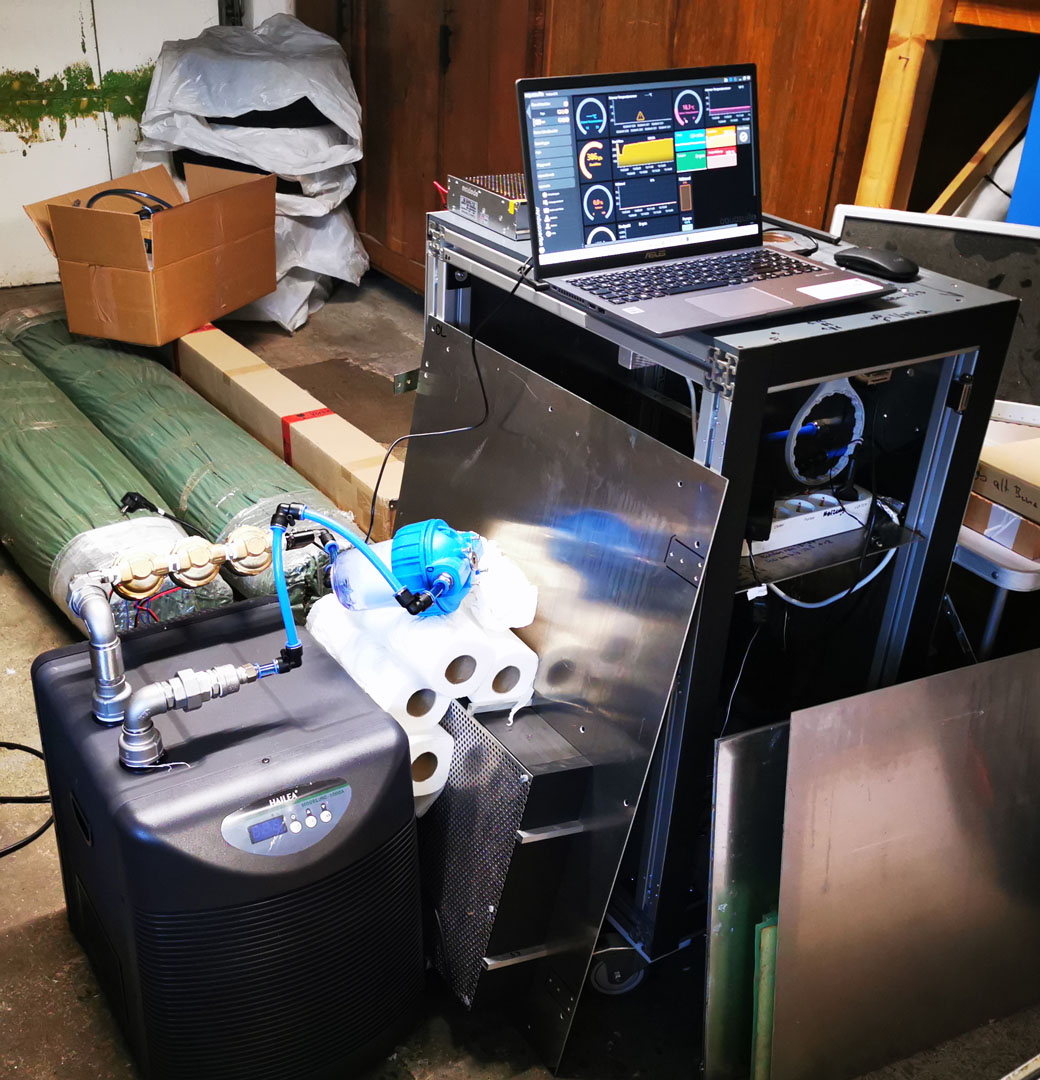

Ich update gerade mein Chillerprojekt. Ich hoffe das ich kommende Woche damit durch bin sodass nun endlich auch die Große Fräse wieder in Betrieb genommen werden kann. Nächste Woche schließe ich die Entwicklung für den ASUS TUF RTX4090 O24G OG Gaming Wasserkühler ab und habe gerade einen Kühler für die KFA2 GeForce RTX 4070 Ti EX Gamer und Playstation 5 in der Vorbereitung. Zwischendurch hatte ich Lust ein CPU Kühlerprojekt zu realisieren. Natürlich nur Hausintern um zu schauen ob ich es noch drauf habe. Und das hat er 🙂 Samir hat mir im Rahmen dieser Aktion auch den neuen Core 1 zur Verfügung gestellt um zu schauen was da alles so geht. Weitere Probanden kamen von EKWB, Watercool und Aquacomputer. Der Core 1 ist schon ziemlich gut, jedoch nicht gut genug für meinen Prototyp. Ich schau mal ob man eine Kleinserie draus zaubern kann oder nicht. Ein paar Prototypen die nicht genutzt werden bleiben sich aber übrig.
Anhänge
al_bundy
Member
Nach dem ich alles rausgeschmissen habe, wurde alles neu eingebaut, eine weitere Pumpe hinzugefügt und ein Gitter in die Rückwand gefräst damit die warme Luft nach außen gelangt.
Die Anlage funktioniert nun. Wie gut wird man im Sommer sehen. Heizen klappt aber gut. Je nach Temperatur habe ich nach 5-10min die benötigten 24°C.
Für Testzwecke und kurze 10minütige benches habe ich mir ne kleine Wakü gebaut.
Eheim 1046, kleiner Ausgleichsbehälter, 30mm 120mm Radiator, Temperatursensor und ein Filter mit Absperrventile von Aquacomputer. Das komplette System läuft mit 230V. Danke des 230V Lüfters kann man ohne weiteres bis zu 200W Langzeit abführen. Peaks in kurze Zeit geht auch locker doppelt so viel. Mit 220x145x255mm ist die Wakü auch noch relativ kompakt und passt auf fast jedes handelsübliche Case.
Die Anlage funktioniert nun. Wie gut wird man im Sommer sehen. Heizen klappt aber gut. Je nach Temperatur habe ich nach 5-10min die benötigten 24°C.
Für Testzwecke und kurze 10minütige benches habe ich mir ne kleine Wakü gebaut.
Eheim 1046, kleiner Ausgleichsbehälter, 30mm 120mm Radiator, Temperatursensor und ein Filter mit Absperrventile von Aquacomputer. Das komplette System läuft mit 230V. Danke des 230V Lüfters kann man ohne weiteres bis zu 200W Langzeit abführen. Peaks in kurze Zeit geht auch locker doppelt so viel. Mit 220x145x255mm ist die Wakü auch noch relativ kompakt und passt auf fast jedes handelsübliche Case.
al_bundy
Member
Hi, kommen wir zum letzten Update. Der Wasserkühler für die Asus TUF RTX4090 o24G OG. Das ist der erste Wasserkühler den ich mit aRGB's ausgestattet habe. Weitere Kühler für das nächste Jahr sind:
KFA Geforce RTX 4070 TI EX Gamer
Playstation 5 Wasserkühler
XFX RX7800XT Speedstar MERC319
AMD K7 Wasserkühler für Retrofans
Und diverse Ramwasserkühler
Die beiden im kommenden Jahr neuen GPU Wasserkühler bekommen auch wieder aRGB aber bekommen ein neues Kleid der auf des No. UNO basiert. Dadurch sieht man einige Schrauben nicht mehr.
Asus TUF RTX4090 o24G OG
KFA Geforce RTX 4070 TI EX Gamer
Playstation 5 Wasserkühler
XFX RX7800XT Speedstar MERC319
AMD K7 Wasserkühler für Retrofans
Und diverse Ramwasserkühler
Die beiden im kommenden Jahr neuen GPU Wasserkühler bekommen auch wieder aRGB aber bekommen ein neues Kleid der auf des No. UNO basiert. Dadurch sieht man einige Schrauben nicht mehr.
Asus TUF RTX4090 o24G OG
al_bundy
Member

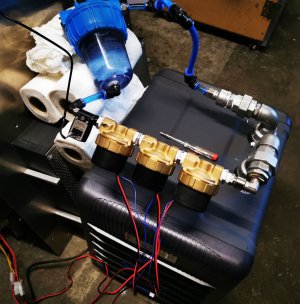

Aktuelles Problem ist das der aktuelle gekaufte Wasserkühlungsflowmeter sich irgendwann nicht mehr dreht wenn genügend Luft sich darin sammelt. Daher habe ich einen Flowmeter mit Luftpott konstruiert. Inkl. G1/4" Gewinde um da ein KFE Hahn zur Entlüftung einzudrehen. Damit sollte das Problem fortan gelöst sein. Fürs einbauen habe ich in nächster Zeit keine Zeit. Das Update an der Cnc folgt dann vermutlich im April. Da möchte ich auch eine neue Absaugung integrieren.
Anbei die Pix
Anbei die Pix
al_bundy
Member
Hi,

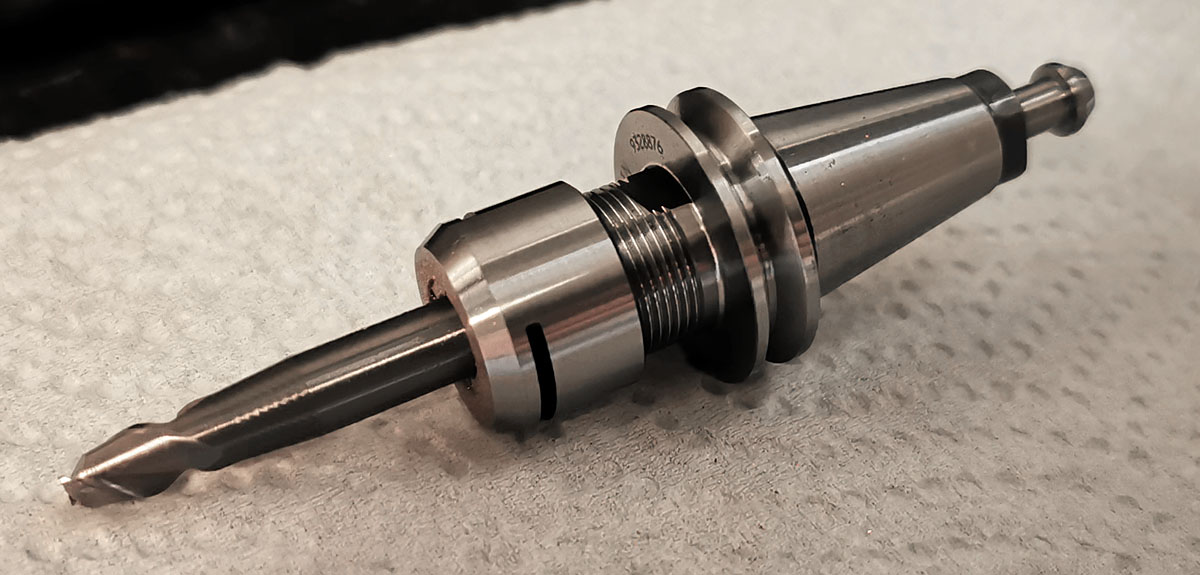

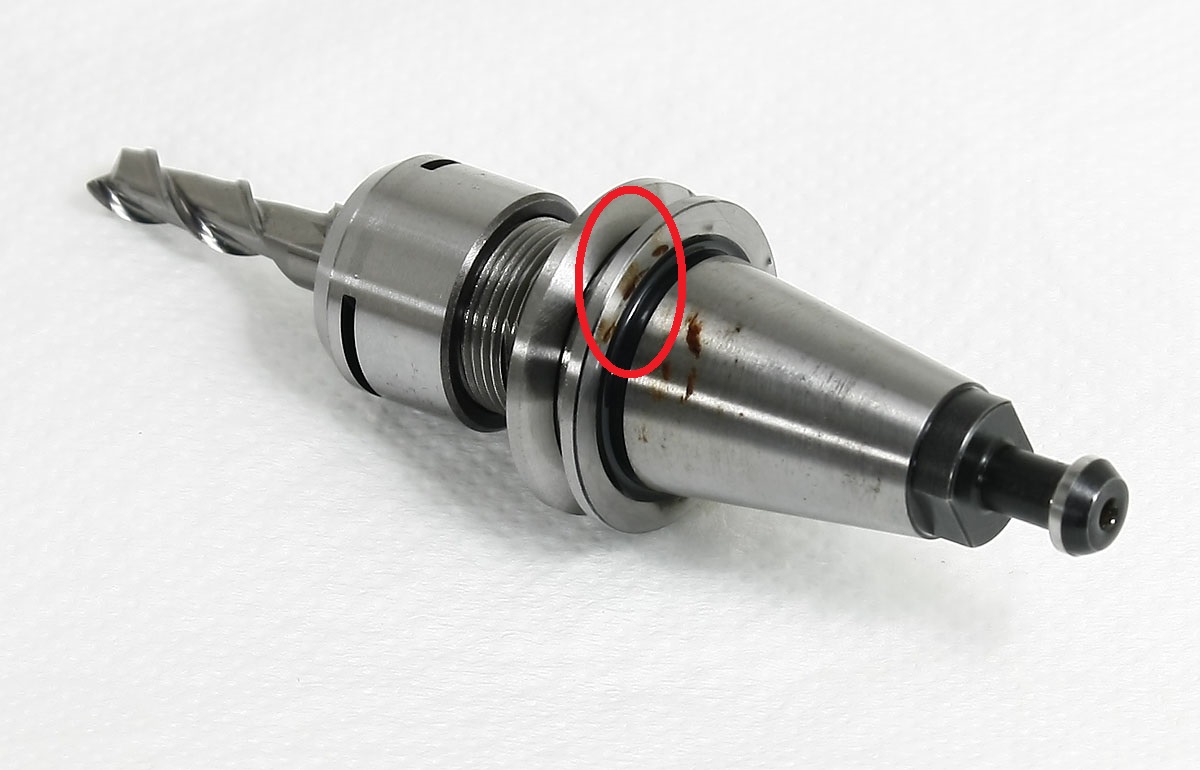

also viel neues gibt es nicht zu berichten. Die Kupfercoldplats wurden gefräst und seit einigen Tagen fräse ich die Kunststoffteile. Ich arbeite nun etwas verstärkt mit der großen Cnc die mechanisch eigentlich stabil sein sollte. Ist sie aber nicht. Vor 4 Jahren habe ich an der Frässpindel für 2500€ alles warten und ersetzen lassen was ging. Dennoch treten die selben Probleme auf. -> Werkzeug wird nich immer korrekt ausgestoßen speziell wenn die Maschine mal 2 Monate nichts gemacht hat. Rost am Flansch bei erhöhter Schnittkraft, die keine ist.
Die Spindel ist mit 40cm³/min angegeben und mein Spanvolumen liegt nur bei 7,5 c,³/min. Darf kein Problem sein. Ist es aber.
Da ich mit einer erneuten Instandsetzung nicht weiter komme da bereits alles instand gesetzt ist muss nun nach einer Lösung gefunden werden. Ich habe 5 Original Werkzeugaufnahmen die mit 400€/Stk nicht ganz günstig waren. 20 Weitere habe ich mir für rund 150€/Stk. Nachfertigen lassen.
Auffällig ist das trotz höherer Schnittkräfte durch höheren Hebel dieses Problem bei den original Werkzeugaufnahmen nicht besteht. Mit den nachgemachten Werkzeugaufnahmen habe ich jedoch Rost am Werkzeug. Ich habe nun 5 neue Fräser bestellt und werde die mal mit der original Werkzeugaufnahme und mit der nachgemachten Werkzeugaufnahme testen und hoffe das sich daraus etwas ableiten lässt. Ich denke schon.
Neuentwicklungen werden ab April gefräst und die aktuelle Produktionsrunde soll ende März abgeschlossen sein was recht knapp wird. Neu sind Sapphire Pulse RX 7800 XT Gaming sowie EVGA RTX 3070 TI XC3. Wer interessae hat seine Karte einzusenden der ist herzlich eingeladen.
also viel neues gibt es nicht zu berichten. Die Kupfercoldplats wurden gefräst und seit einigen Tagen fräse ich die Kunststoffteile. Ich arbeite nun etwas verstärkt mit der großen Cnc die mechanisch eigentlich stabil sein sollte. Ist sie aber nicht. Vor 4 Jahren habe ich an der Frässpindel für 2500€ alles warten und ersetzen lassen was ging. Dennoch treten die selben Probleme auf. -> Werkzeug wird nich immer korrekt ausgestoßen speziell wenn die Maschine mal 2 Monate nichts gemacht hat. Rost am Flansch bei erhöhter Schnittkraft, die keine ist.
Die Spindel ist mit 40cm³/min angegeben und mein Spanvolumen liegt nur bei 7,5 c,³/min. Darf kein Problem sein. Ist es aber.
Da ich mit einer erneuten Instandsetzung nicht weiter komme da bereits alles instand gesetzt ist muss nun nach einer Lösung gefunden werden. Ich habe 5 Original Werkzeugaufnahmen die mit 400€/Stk nicht ganz günstig waren. 20 Weitere habe ich mir für rund 150€/Stk. Nachfertigen lassen.
Auffällig ist das trotz höherer Schnittkräfte durch höheren Hebel dieses Problem bei den original Werkzeugaufnahmen nicht besteht. Mit den nachgemachten Werkzeugaufnahmen habe ich jedoch Rost am Werkzeug. Ich habe nun 5 neue Fräser bestellt und werde die mal mit der original Werkzeugaufnahme und mit der nachgemachten Werkzeugaufnahme testen und hoffe das sich daraus etwas ableiten lässt. Ich denke schon.
Neuentwicklungen werden ab April gefräst und die aktuelle Produktionsrunde soll ende März abgeschlossen sein was recht knapp wird. Neu sind Sapphire Pulse RX 7800 XT Gaming sowie EVGA RTX 3070 TI XC3. Wer interessae hat seine Karte einzusenden der ist herzlich eingeladen.
al_bundy
Member
Ich bin kurz davor die letzten Kühler auszuliefern und warte leider noch immer auf die vernickelten Teile. Unterdessen bereite ich mich auf den Bau eines Filtergehäuses vor. Damit kann ich 30% mehr Volumenstrom fahren was die Emissionen reduziert. Ich muss mal schauen ob ich das direkt nach der aktuellen Produktionsrunde zwischencheiben kann. Nötig wäre es.
Kurz vor den Startlöchern stehen Kühler für die XFX RX7800XT Speedster MERC319, Playstation 5, KFA2 GeForce RTX 4070 Ti EX Gamer, Ramkühler für 2 und für 6 Module sowie ein Custommade waterblock für einen AMD K7.
Für die nächste Produktionsrunde steht das Asus B550I Aorus Pro AX, Sapphire Pulse RX 7800 XT Gaming 16GB DDR5 Dual, EVGA RTX 3070 TI CX3 und die Nvidia RTX 4080 SUPER FE in den Startlöchern. Alle Kühler werden im neuen Design ausgeführt mit eine schicken Blende die die Schrauben verdeckt sowie aRGB.
Kurz vor den Startlöchern stehen Kühler für die XFX RX7800XT Speedster MERC319, Playstation 5, KFA2 GeForce RTX 4070 Ti EX Gamer, Ramkühler für 2 und für 6 Module sowie ein Custommade waterblock für einen AMD K7.
Für die nächste Produktionsrunde steht das Asus B550I Aorus Pro AX, Sapphire Pulse RX 7800 XT Gaming 16GB DDR5 Dual, EVGA RTX 3070 TI CX3 und die Nvidia RTX 4080 SUPER FE in den Startlöchern. Alle Kühler werden im neuen Design ausgeführt mit eine schicken Blende die die Schrauben verdeckt sowie aRGB.
al_bundy
Member
Hi,
in den vergangenen Monaten habe ich wieder einige neue Wasserkühler gebaut. Präsentierfähig ist ein Slot A Kühler für den AMD K7 sowie ein Prototyp für einen 6X Ramkühler basierend auf den Corsair Dominator DDR3. Ich habe mir Bykski Heatspreader für DDR4 und DDR5 gekauft und schau mir mal die Lochabstände an. Der Kühler wird dann darauf angepasst. Ferner erhält er dann noch ein anderes Design mit Kunststoffblende und aRGB. Weiterhin wollte ein Kunde 2 separate Wasserkühler für das Asus X299 sage aus Vollkupfer. Dem konnte ich gerecht werden. Playstation 5 und XFX 7800XTX befinden sich gerade im Zulauf für den Praxistest.
Ansonsten wurde der No UNO auf Igorslab getestet mit einen wie ich finde verheerenden Rating. Schade auch das ein nicht erfahrener Reviewer dieses Review durchgeführt hat L Man sagt der Kühler sei zu groß und es könnten Kollisionen mit Ram geben was persé auch anderen Kühlern von Aquacomputer oder EKWB passieren könnte. Wobei sich mein Kühler da noch im Bereich der Keepoutarea aufhält. Zu groß ist ergo nichts! Die Vollmetallversion wird gerügt dass die in keinen Kupferradiatorkreislauf eingebaut werden sollte da der Kupferradiator dadurch zerstört wird und leider Gottes hat man das Risiko in Kauf genommen und hat den Vollmetallkühler für ein paar Stunden in den Kreislauf zu integriert.
Man erfindet das Pseudoargument wie eine kippelige Backplate und behauptet dass 2 Akzentplatten im Lieferumfang beiliegen würden. Man gibt an den Kühler nicht sachgemäß montieren zu können da man keine Referenzpunkte habe, was so persé Quatsch ist da die Backplate an sich so nur einen Referenzpunkt hat. Die Auswahl fällt entsprechend dünn aus welchen Referenzpunkt man hernehmen muss wenn es nur einen gibt.
Dann hat man den Kühler mit 0,6Nm Drehmoment angezogen und sich gewundert warum Frame und Backplate sich massiv biegen ( Bilder wurden veröffentlicht) unter den Vorwand dass man sich nicht mehr wegen der M3 Schraube zutraute die aber mehr als 3x so viel Drehmoment verträgt…. Bei sachgemäßer Montage haben wir 0,12Nm Drehmoment was einer Anpresskraft von 550N entspricht. Diese 550N sind nicht sehr viel, aber auch nicht sehr wenig. Man vergleiche das mit den Velocity 2 der mit 0,6Nm angezogen wurde und somit auf einigen LGA’s nicht mehr funktioniert da das System schlichtweg durch erhöhte Kräfte nicht mehr postet. Damit wäre auch geklärt warum der Velocity 2 relativ weit vorne ist. Wo er bei akzeptablen Anzugsmomente steht, kann man im Intelranking auch nach verfolgen -> Mittelfeld. Als Fazit könnte man nun meinen dass der No. UNO Acryl nichts taugt, und die Vollmetalversion Kupferradiatoren zerstört bzw. nur für Aluradiatoren geeignet ist. Das ist falsch.
Eloxiertes Aluminium reagiert nicht mit Kupfer. Es gibt noch heute, nach 20 Jahren, HDD Kühler von Aquacomputer die mit eloxierten Aluminium störungsfrei funktionieren. Genauso wie diverse Wasserkühler vom Industriezulieferer Innovatek. Gab nie Probleme. Zum Ablauf sei wie folgt gesagt dass der Uno Acrylkühler zuerst mit 0,6Nm getestet wurde und das System in die Notabschaltmodus brachte. Die Folge ist das sich die Bodenplatte und der Frame verzogen hat. Somit hat man mit 0,3Nm nachgetestet nach dem die Bodenplatte krumm war. Im Ranking würde der Kühler dann im Bereich des Thermaltake Pacific SW1 Plus liegen ( Mittelfeld), was der Reviewer aber nicht gebracht hat... Danach hat man die verzogene Bodenplatte an den Aluframe montiert und getestet mit akzeptablen Ergebnis. -> Platz 5. Dann stelle man fest das man falsche Durchflussmengen ermittelt hatte und testete den Uno Acryl noch mal nach mit entsprechenden Ergebnis -> letzter Platz bei 0,3Nm … mit einer stark verzogenen Bodenplatte. Ferner sind 0,3Nm noch immer zu viel des Guten für die Acrylglasvariante.
Aufgrund der Montageproblematik habe ich mir eine Vorrichtung gebaut um die Anpresskraft von CPU Wasserkühlern ermitteln zu können. Aktuell macht der Sensor bei 550N, also 55Kilo dicht. Ein weiterer Sensor ist bestellt. Der riegelt bei um 2000N ab. Der Mai besteht unter anderen auch daraus den Cutoff der Anpresskraft zu ermitteln. Sowohl von der Alu, als auch von der Acrylglasversion. Es wurden sich ferner Samples anderer Hersteller beschafft um zu prüfen mit wie viel Anpresskraft diese arbeiten.
Um es auf den Punkt zu bringen:
Das Fazit des Reviews ist Quatsch. Der Vollmetallkühler zerstört gar nichts und die Acrylglasversion ist tauglich was eigene Messungen belegen. Die Sheet lade ich auch mal hoch. Die kann sich jeder zum Abgleich mal zu Gemüte führen. -> Uno Acryl = 0,5K vor Core 1! Angermerkt sei bei einheitlichen Anzugsmomenten. Ob der UNO Acryl davon profitiert, oder Leistung abgegeben hat wird im Mai ermittelt.
Auch die Montage wurde bei Igorslab bemängelt, was ich noch nachvollziehen kann. Umständlich finde ich sie nicht. Anders und aufgeräumter schon. Die Wahrscheinlichkeit ist hoch das hier noch etwas kommt. Ich habe Druckfedern bestellt und möglicherweise werden ab den nächsten Chargen dann Druckfedern verwendet nebst M3 Gewindebolzen um es den Reviewer, der ja auch ein Teil der Zielgruppe ist, es Recht zu machen.
An den Ergebnissen kann ich so nichts sagen. So wie der Test durchgeführt wurde, sind die Werte erwartungsgemäß. Es hätte mich aber gefreut wenn die Montage sachgemäß abgelaufen wäre um die tatsächliche Performance ermittelt zu haben. Die Ergebnisse sind daher mit größter Vorsicht zu genießen. Abschließen möchte ich mal mit 2 Zitate des Reviewers selbst, der sich selbst bis auf weiteres für weitere LE Produkttests raus genommen hat:
Beides fand im Review keinerlei Erwähnung. Leider. Im Review wird auch von Nachtests gesprochen dessen der Reviewer vermutlich nicht nachkommen wird. Ich habe dem Reviewer eine Mail geschrieben mit den Unklarheiten und habe unter den Review in den Kommentaren alles detailliert ab Seite 2 klargestellt. Auch Bilder hochgeladen ect. pp. Jeder ist herzlich eingeladen sich an die Diskussion zu beteiligen. Leider bleiben meine Anmerkungen vollständig ungehört außer eine frühere Anmerkung das die Core Backplate aus Stahl und nicht aus Alu sei… … aus meiner Sicht ist es sehr schade.
Anbei der Link zur Excelsheet der kompletten Auswertung:

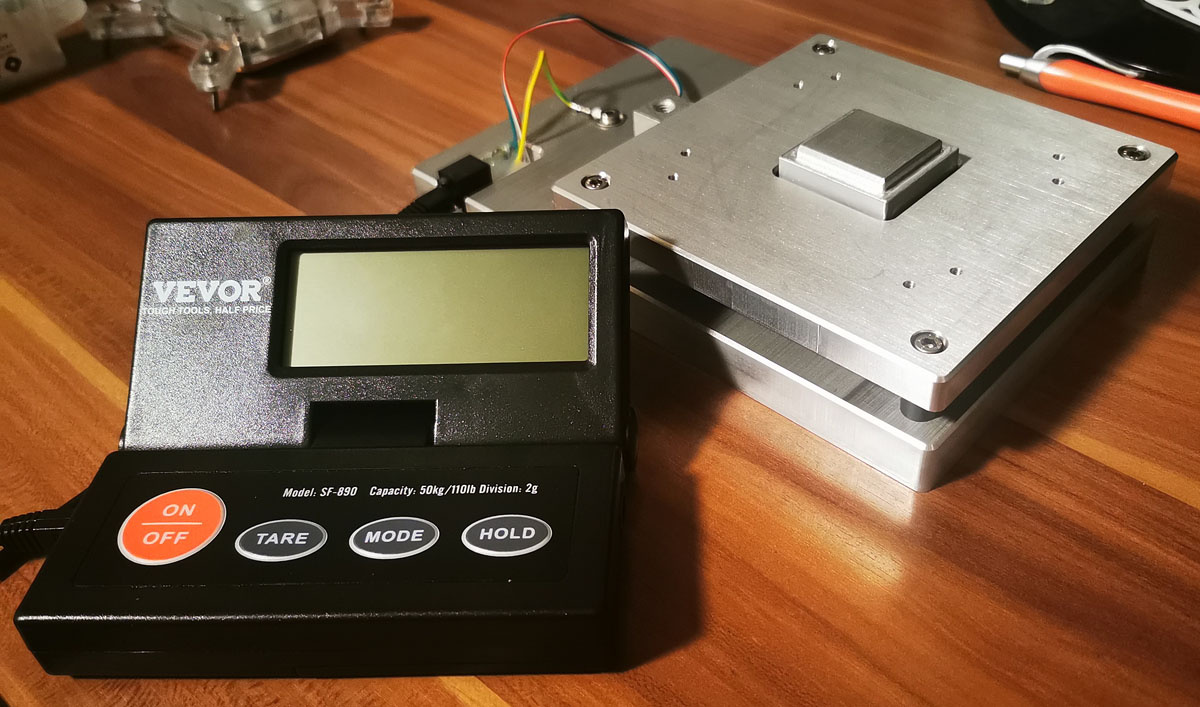

Anpressvorrichtung:
Ram 6X Kühler:

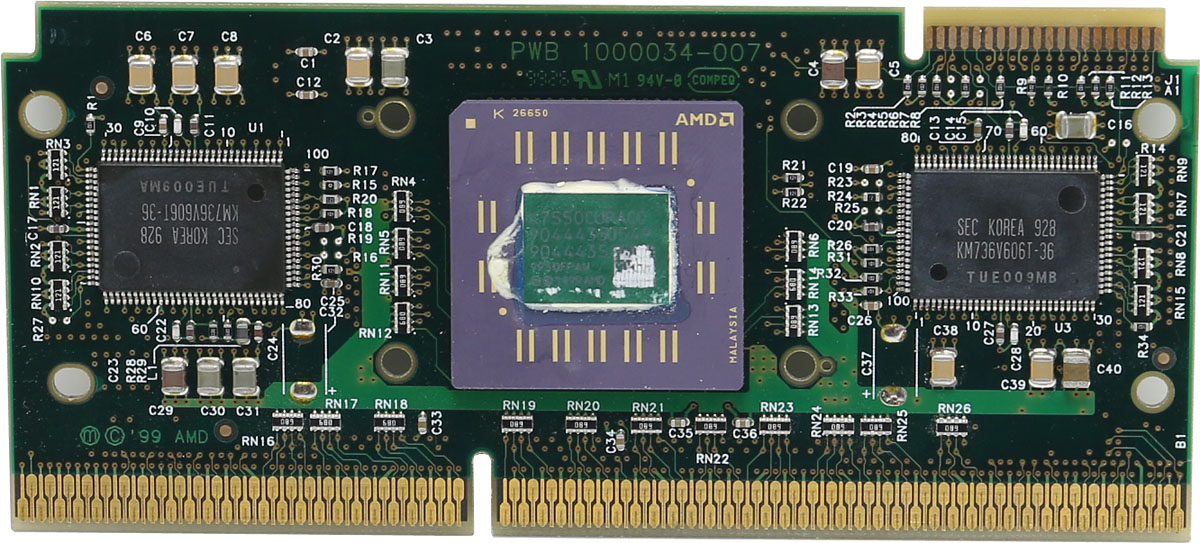

AMD K7 Slot A Kühler:
in den vergangenen Monaten habe ich wieder einige neue Wasserkühler gebaut. Präsentierfähig ist ein Slot A Kühler für den AMD K7 sowie ein Prototyp für einen 6X Ramkühler basierend auf den Corsair Dominator DDR3. Ich habe mir Bykski Heatspreader für DDR4 und DDR5 gekauft und schau mir mal die Lochabstände an. Der Kühler wird dann darauf angepasst. Ferner erhält er dann noch ein anderes Design mit Kunststoffblende und aRGB. Weiterhin wollte ein Kunde 2 separate Wasserkühler für das Asus X299 sage aus Vollkupfer. Dem konnte ich gerecht werden. Playstation 5 und XFX 7800XTX befinden sich gerade im Zulauf für den Praxistest.
Ansonsten wurde der No UNO auf Igorslab getestet mit einen wie ich finde verheerenden Rating. Schade auch das ein nicht erfahrener Reviewer dieses Review durchgeführt hat L Man sagt der Kühler sei zu groß und es könnten Kollisionen mit Ram geben was persé auch anderen Kühlern von Aquacomputer oder EKWB passieren könnte. Wobei sich mein Kühler da noch im Bereich der Keepoutarea aufhält. Zu groß ist ergo nichts! Die Vollmetallversion wird gerügt dass die in keinen Kupferradiatorkreislauf eingebaut werden sollte da der Kupferradiator dadurch zerstört wird und leider Gottes hat man das Risiko in Kauf genommen und hat den Vollmetallkühler für ein paar Stunden in den Kreislauf zu integriert.
Man erfindet das Pseudoargument wie eine kippelige Backplate und behauptet dass 2 Akzentplatten im Lieferumfang beiliegen würden. Man gibt an den Kühler nicht sachgemäß montieren zu können da man keine Referenzpunkte habe, was so persé Quatsch ist da die Backplate an sich so nur einen Referenzpunkt hat. Die Auswahl fällt entsprechend dünn aus welchen Referenzpunkt man hernehmen muss wenn es nur einen gibt.
Dann hat man den Kühler mit 0,6Nm Drehmoment angezogen und sich gewundert warum Frame und Backplate sich massiv biegen ( Bilder wurden veröffentlicht) unter den Vorwand dass man sich nicht mehr wegen der M3 Schraube zutraute die aber mehr als 3x so viel Drehmoment verträgt…. Bei sachgemäßer Montage haben wir 0,12Nm Drehmoment was einer Anpresskraft von 550N entspricht. Diese 550N sind nicht sehr viel, aber auch nicht sehr wenig. Man vergleiche das mit den Velocity 2 der mit 0,6Nm angezogen wurde und somit auf einigen LGA’s nicht mehr funktioniert da das System schlichtweg durch erhöhte Kräfte nicht mehr postet. Damit wäre auch geklärt warum der Velocity 2 relativ weit vorne ist. Wo er bei akzeptablen Anzugsmomente steht, kann man im Intelranking auch nach verfolgen -> Mittelfeld. Als Fazit könnte man nun meinen dass der No. UNO Acryl nichts taugt, und die Vollmetalversion Kupferradiatoren zerstört bzw. nur für Aluradiatoren geeignet ist. Das ist falsch.
Eloxiertes Aluminium reagiert nicht mit Kupfer. Es gibt noch heute, nach 20 Jahren, HDD Kühler von Aquacomputer die mit eloxierten Aluminium störungsfrei funktionieren. Genauso wie diverse Wasserkühler vom Industriezulieferer Innovatek. Gab nie Probleme. Zum Ablauf sei wie folgt gesagt dass der Uno Acrylkühler zuerst mit 0,6Nm getestet wurde und das System in die Notabschaltmodus brachte. Die Folge ist das sich die Bodenplatte und der Frame verzogen hat. Somit hat man mit 0,3Nm nachgetestet nach dem die Bodenplatte krumm war. Im Ranking würde der Kühler dann im Bereich des Thermaltake Pacific SW1 Plus liegen ( Mittelfeld), was der Reviewer aber nicht gebracht hat... Danach hat man die verzogene Bodenplatte an den Aluframe montiert und getestet mit akzeptablen Ergebnis. -> Platz 5. Dann stelle man fest das man falsche Durchflussmengen ermittelt hatte und testete den Uno Acryl noch mal nach mit entsprechenden Ergebnis -> letzter Platz bei 0,3Nm … mit einer stark verzogenen Bodenplatte. Ferner sind 0,3Nm noch immer zu viel des Guten für die Acrylglasvariante.
Aufgrund der Montageproblematik habe ich mir eine Vorrichtung gebaut um die Anpresskraft von CPU Wasserkühlern ermitteln zu können. Aktuell macht der Sensor bei 550N, also 55Kilo dicht. Ein weiterer Sensor ist bestellt. Der riegelt bei um 2000N ab. Der Mai besteht unter anderen auch daraus den Cutoff der Anpresskraft zu ermitteln. Sowohl von der Alu, als auch von der Acrylglasversion. Es wurden sich ferner Samples anderer Hersteller beschafft um zu prüfen mit wie viel Anpresskraft diese arbeiten.
Um es auf den Punkt zu bringen:
Das Fazit des Reviews ist Quatsch. Der Vollmetallkühler zerstört gar nichts und die Acrylglasversion ist tauglich was eigene Messungen belegen. Die Sheet lade ich auch mal hoch. Die kann sich jeder zum Abgleich mal zu Gemüte führen. -> Uno Acryl = 0,5K vor Core 1! Angermerkt sei bei einheitlichen Anzugsmomenten. Ob der UNO Acryl davon profitiert, oder Leistung abgegeben hat wird im Mai ermittelt.
Auch die Montage wurde bei Igorslab bemängelt, was ich noch nachvollziehen kann. Umständlich finde ich sie nicht. Anders und aufgeräumter schon. Die Wahrscheinlichkeit ist hoch das hier noch etwas kommt. Ich habe Druckfedern bestellt und möglicherweise werden ab den nächsten Chargen dann Druckfedern verwendet nebst M3 Gewindebolzen um es den Reviewer, der ja auch ein Teil der Zielgruppe ist, es Recht zu machen.
An den Ergebnissen kann ich so nichts sagen. So wie der Test durchgeführt wurde, sind die Werte erwartungsgemäß. Es hätte mich aber gefreut wenn die Montage sachgemäß abgelaufen wäre um die tatsächliche Performance ermittelt zu haben. Die Ergebnisse sind daher mit größter Vorsicht zu genießen. Abschließen möchte ich mal mit 2 Zitate des Reviewers selbst, der sich selbst bis auf weiteres für weitere LE Produkttests raus genommen hat:
Beides fand im Review keinerlei Erwähnung. Leider. Im Review wird auch von Nachtests gesprochen dessen der Reviewer vermutlich nicht nachkommen wird. Ich habe dem Reviewer eine Mail geschrieben mit den Unklarheiten und habe unter den Review in den Kommentaren alles detailliert ab Seite 2 klargestellt. Auch Bilder hochgeladen ect. pp. Jeder ist herzlich eingeladen sich an die Diskussion zu beteiligen. Leider bleiben meine Anmerkungen vollständig ungehört außer eine frühere Anmerkung das die Core Backplate aus Stahl und nicht aus Alu sei… … aus meiner Sicht ist es sehr schade.
Anbei der Link zur Excelsheet der kompletten Auswertung:
