Corsair iCUE H115i Elite Capellix XT im Test

Einleitung

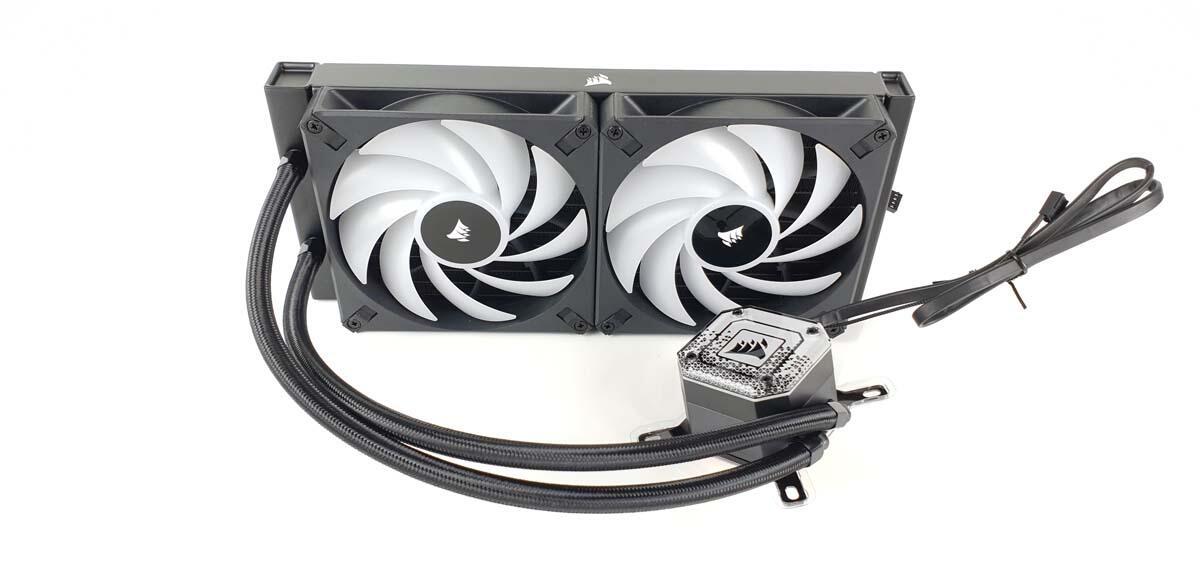

Die neue iCUE H115i Elite Capellix XT ist eine ansprechende All-In-One-Wasserkühlung. Dank des großen 280-mm-Radiators und einer leistungsstarken Pumpe ist sie in der Lage, auch leistungsstarke CPUs zuverlässig zu kühlen. Die beiden großen 240-mm-Lüfter verfügen über eine Entkopplung und RGB-Beleuchtung. Auch die Pumpe ist mit RGB-Beleuchtung ausgestattet, diese kann durch ein Corsair-Display ausgetauscht werden. Zusätzlich liegen der Wasserkühlung zwei zusätzliche Aufsätze mit verschiedenen Designs für die Pumpe bei. Die iCUE H115i Elite Capellix XT überzeugt nicht nur optisch durch ihr ansprechendes Design, sondern auch durch ihre hervorragende Verarbeitung.

Verpackung der iCUE H115i Elite Capellix xt

Corsair hat sich bei der Verpackung alle Mühe gegeben, ein ansprechendes Design zu erstellen. Leider hat unsere Verpackung während des Versands gelitten. Umso erfreulicher war es zu sehen, dass der Inhalt der Verpackung keinerlei Schäden aufweist. Die Verpackung ist in den Grundfarben Schwarz und Gelb gehalten und mit verschiedenen Aufdrucken versehen. Auf der Vorderseite ist die AIO abgebildet, oben links befindet sich das Corsair-Logo, unten links der vollständige Name der AIO sowie der Hinweis auf ihre hohe Leistungsfähigkeit. Unten rechts ist der Hinweis auf die Capellix Corsair LED-Technologie zu finden. Auf der Rückseite ist eine detailliertere Zeichnung der AIO sowie eine Beschreibung einiger Funktionen in verschiedenen Sprachen zu sehen.

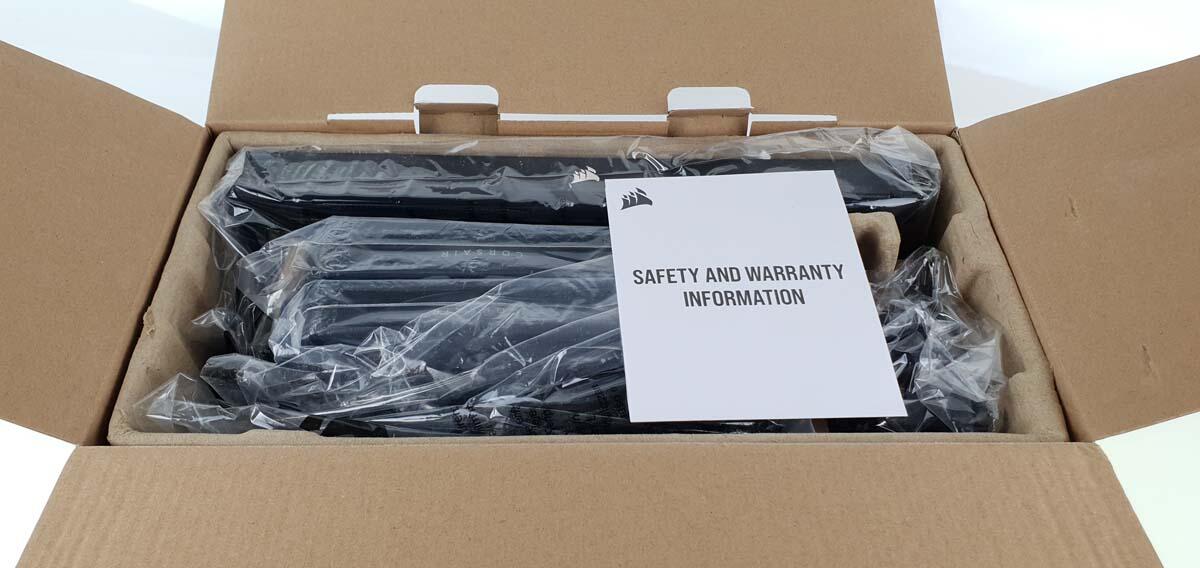

In dem dünnwandigen Karton befindet sich ein Inlay aus biologisch abbaubarem Material, das sehr stabil ist und die Komponenten vor Transportschäden schützt. Um Kratzer zu vermeiden, sind die Komponenten einzeln in Kunststoffbeutel verpackt. Der Montagesatz ist auch in kleinen Tüten verpackt und besonders empfindliche Teile sind zusätzlich in Kratzschutztüten verpackt worden. Da unsere AIO offensichtlich während des Versands Heruntergefallen ist, ist sie ein hervorragendes Beispiel für den Schutz der Komponenten. Im Inneren des Kartons ist kein Schaden zu sehen.

Lieferumfang der iCUE H115i Elite Capellix XT

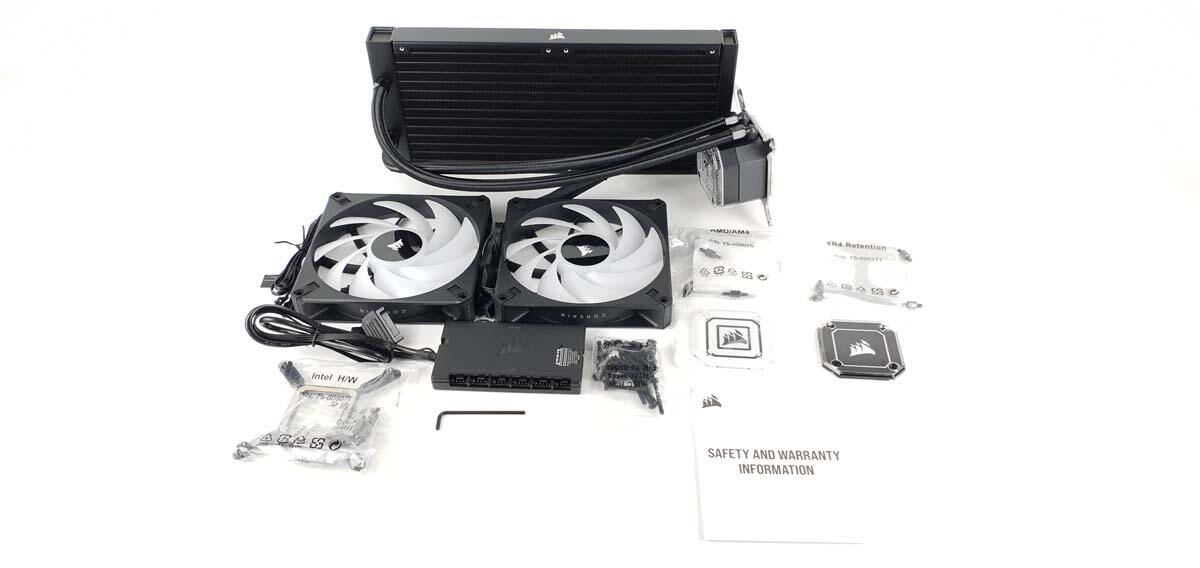

In unserem Fall lag keine schriftliche Anleitung bei. Normalerweise ist bei den AIOs jedoch eine solche Anleitung vorhanden. Möglicherweise gibt es auch einen Barcode, der auf eine Online-Anleitung verweist, den wir übersehen haben. Für erfahrene Bastler ist eine Anleitung jedoch nicht unbedingt erforderlich. Außerdem gibt es viele YouTube-Videos, die eine gründliche Montageerklärung bieten. Abgesehen davon ist der Lieferumfang des iCUE H115i Elite Capellix XT durchaus umfangreich. Zunächst erhalten wir das Grundgerüst der AIO, also den Radiator mit vormontierten Schläuchen und die Pumpe. Dieser Aufbau ist wie üblich bereits mit der nötigen Kühlflüssigkeit befüllt, und der Kühlkörper ist bereits mit Wärmeleitpaste für die Erstmontage versehen. Zusätzlich gibt es zwei 140-mm-RGB-Lüfter, die zur "AF RGB ELITE Series PWM 140mm fan" Serie gehören. Obendrauf bekommen wir einen Corsair iCUE Commander Core Controller und Montagematerial für diverse Sockel.

Der Lieferumfang besteht aus folgenden Komponenten

• 280 mm Radiator
• 2x Corsair AF RGB ELITE Series PWM 140mm fan
• Kühlsystem (Radiator / Pumpe / Schläuche / Kühlflüssigkeit)
• Wärmeleitpaste (bereits aufgetragen)
• Montage-Kit für diverse AMD- und Intel Sockel
• Corsair iCUE Comander Core Controller(Lüfter und RGB Kontroller)
• Kleiner Imbusschlüssel

Kühlblock und Pumpe

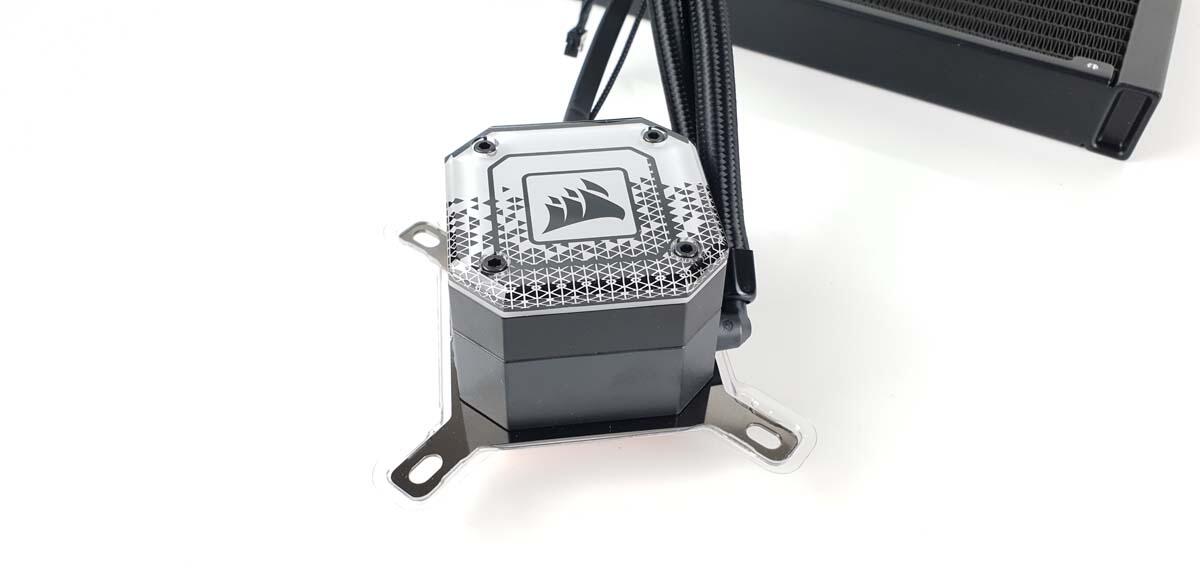

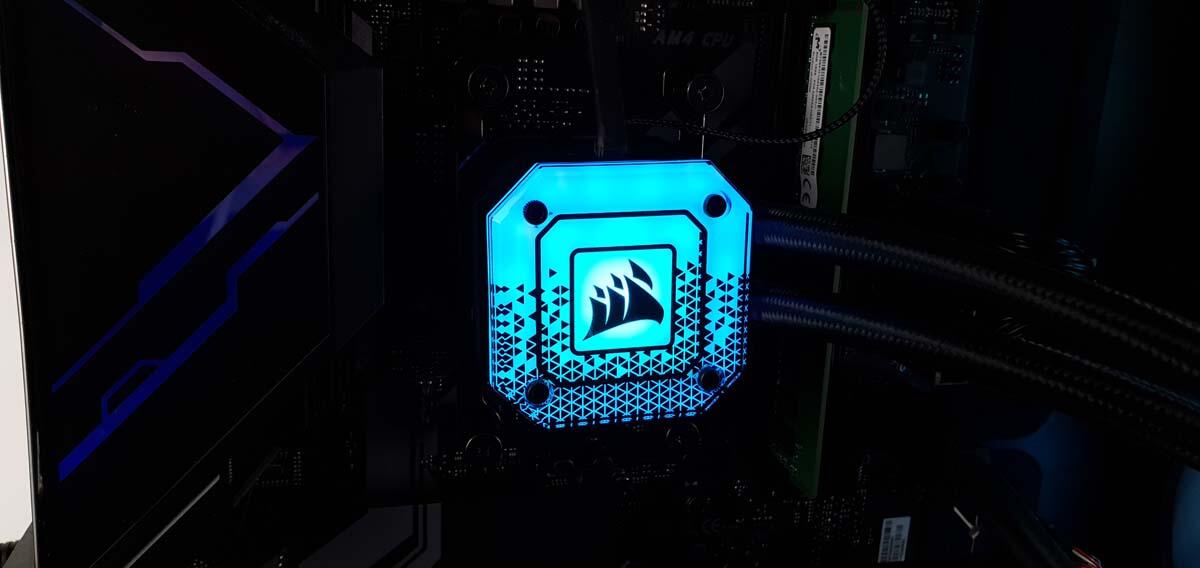

Der Kühlblock macht einen sehr hochwertigen Eindruck. Von außen ist er mit mattem schwarzen Kunststoff umhüllt. Auf der Pumpe befindet sich ein RGB-Element, das durch ein LCD-Panel von Corsair ersetzt werden kann. Obwohl dieses LCD-Panel nicht im Lieferumfang enthalten ist, finden wir die Möglichkeit, es auszutauschen, sehr gut.

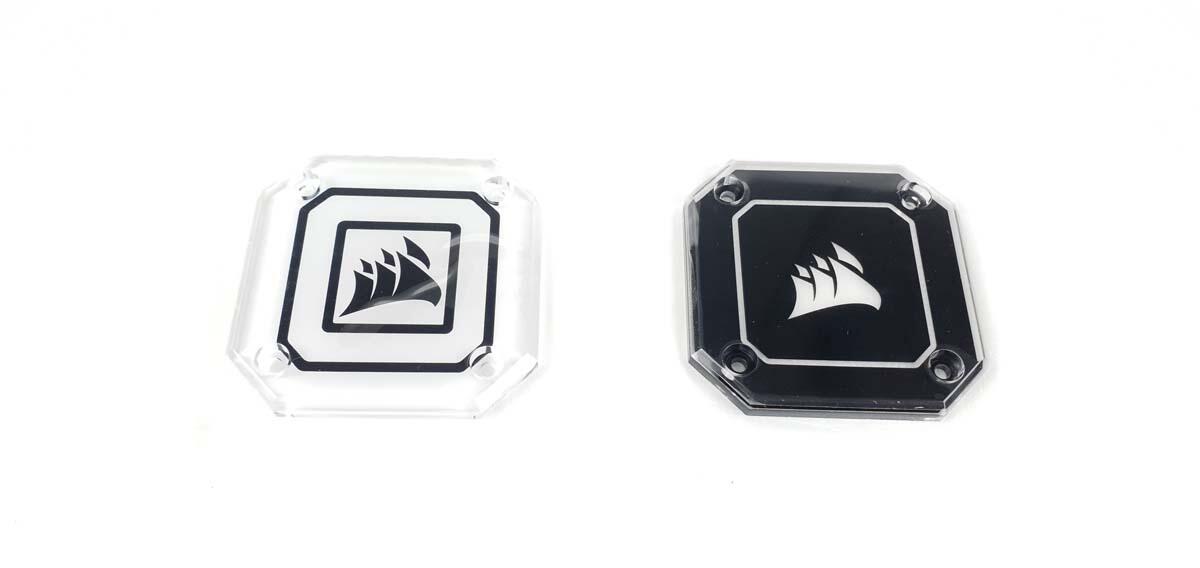

Standardmäßig ist ein durchsichtiges Element mit eingeprägtem Logo auf dem Kühlkörper angebracht. In der Software können viele Effekte und Beleuchtungsoptionen erstellt werden, die auf diesem Element hervorragend aussehen. Zusätzlich sind zwei weitere Elemente im Lieferumfang enthalten, die einfach ausgetauscht werden können. Dazu müssen lediglich die Schrauben gelöst werden, für die ein passender Inbusschlüssel im Lieferumfang enthalten ist.

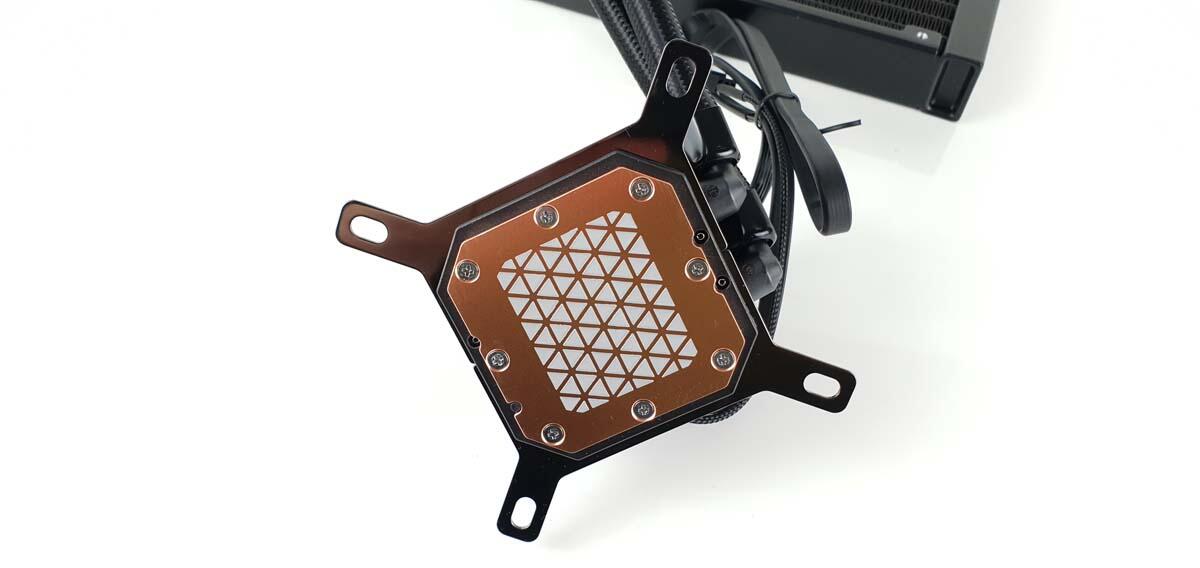

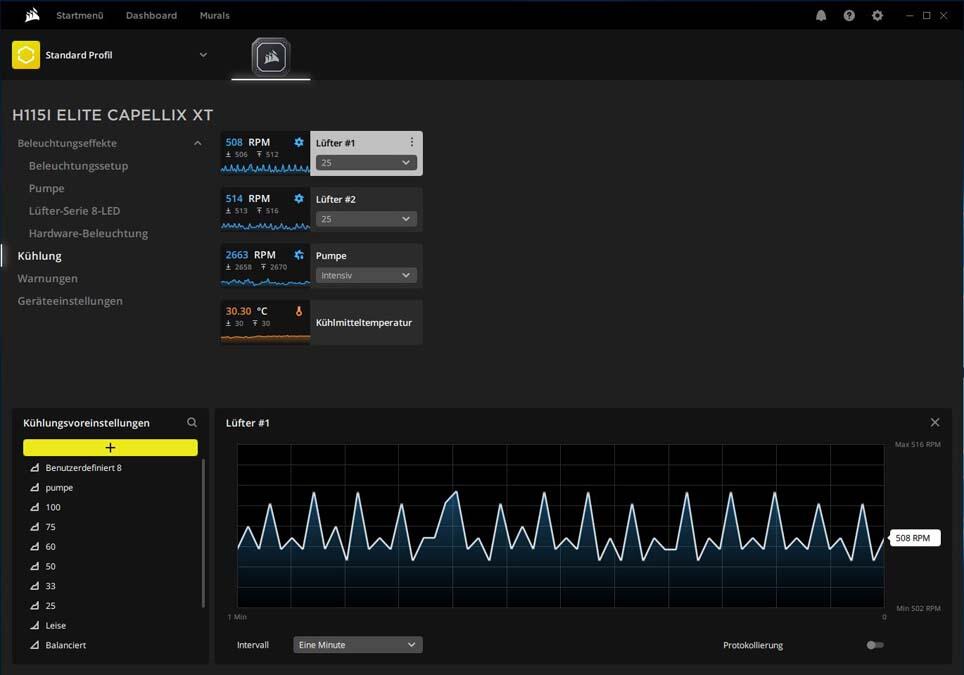

Unter der Verkleidung befindet sich die Pumpe, die die Kühlflüssigkeit durch den Kühlkörper fördert und somit für die Kühlung sorgt. Auf der Corsair-Homepage konnten wir keine Angabe zur Drehzahl finden. Wir haben jedoch eine maximale Drehzahl von 2.667 U/Min gemessen. Im "Intensiven Modus" innerhalb der iCUE-Software ist die Pumpe allerdings auch gut hörbar. Auf der Kühlfläche ist bereits Wärmeleitpaste aufgetragen, die für die Montage ausreicht. Corsair hebt diese Wärmeleitpaste explizit als extrem gute Wärmeleitpaste auf ihrer Website hervor. Wir möchten jedoch gerne ihr Montagesystem hervorheben, da es einfach super unkompliziert ist. Um zwischen den Sockeln zu wechseln, müssen wir an der Pumpe keine Schrauben lösen. Es reicht aus, die Halterung abzuziehen und die neue draufzuschieben - fertig. Das ist einfach super gelungen.

iCUE Software

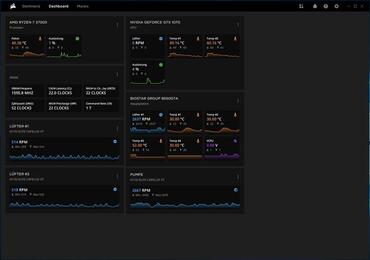

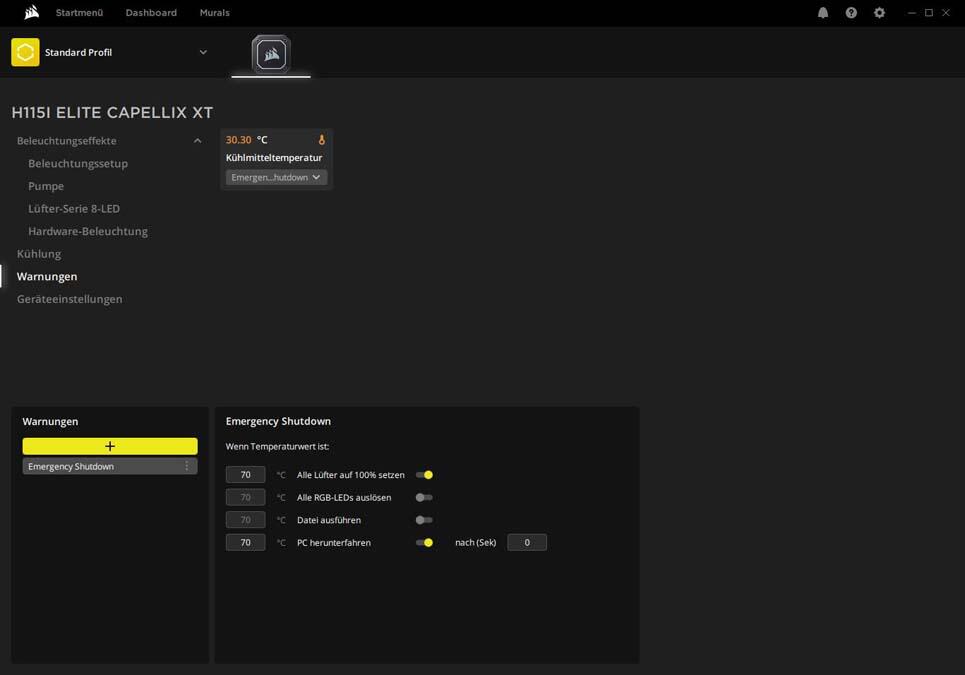

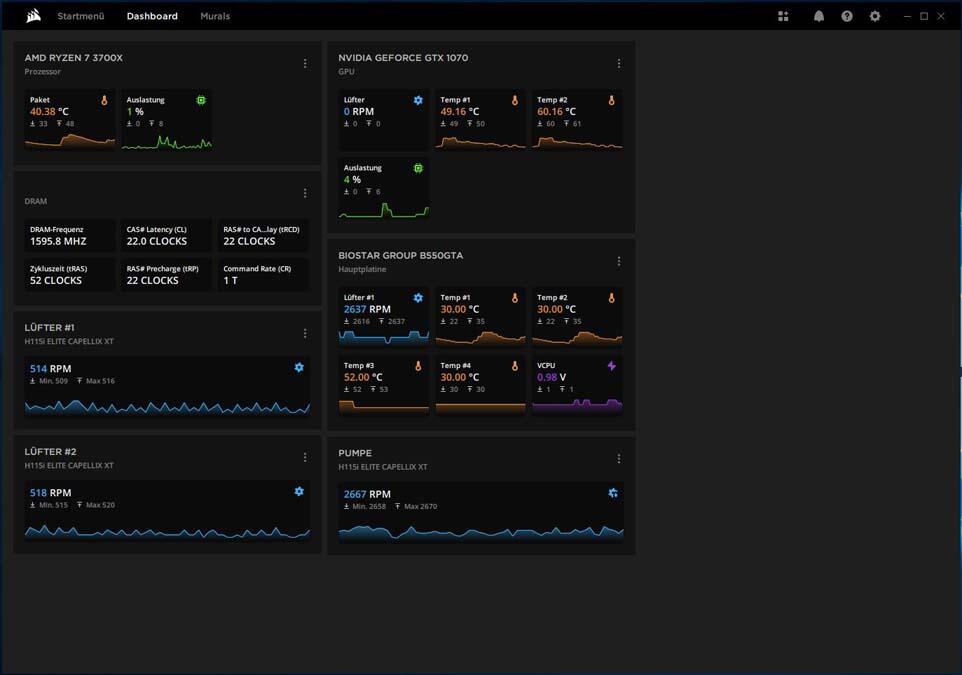

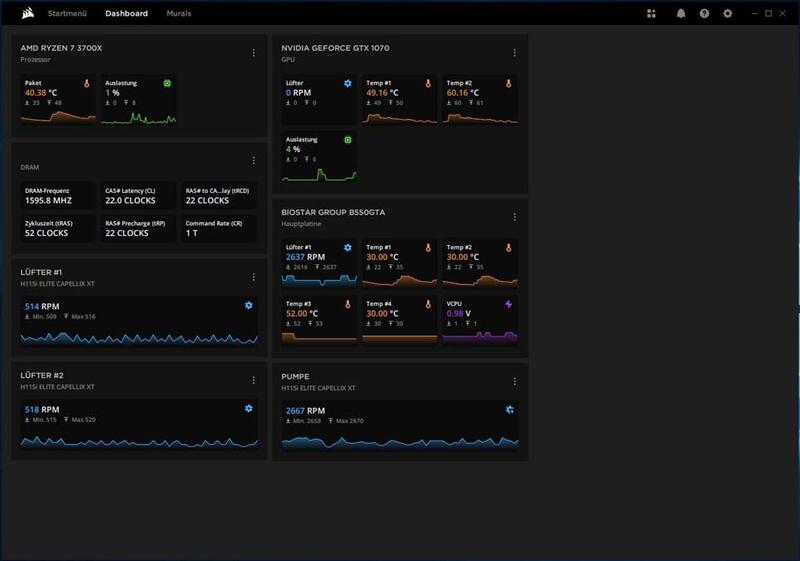

Corsair nutzt für die Verwaltung ihrer Produkte die hauseigene iCUE-Software. Diese ist sehr umfangreich und erkennt automatisch kompatible Hardware, wie beispielsweise die iCUE H115i Elite Capellix XT. Die Software bietet eine detaillierte Ansicht mit Graphen verschiedener Sensoren, die je nach Herkunft farblich unterteilt sind. Zum Beispiel werden Temperaturen in Orange dargestellt. Im Dashboard finden wir alle Sensoren noch einmal für jede Hardware-Komponente unterteilt.

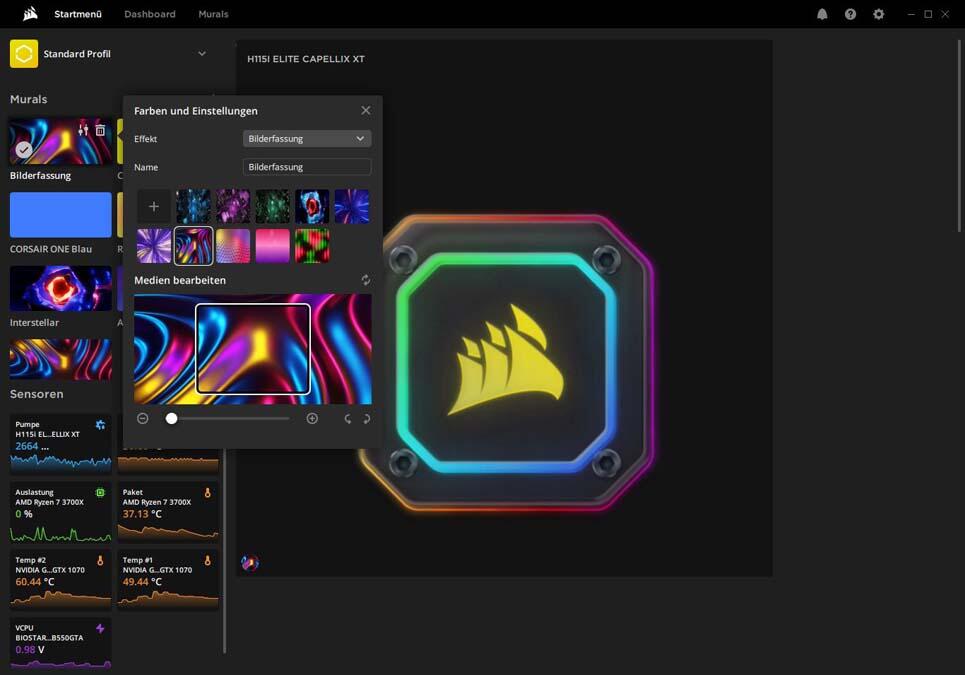

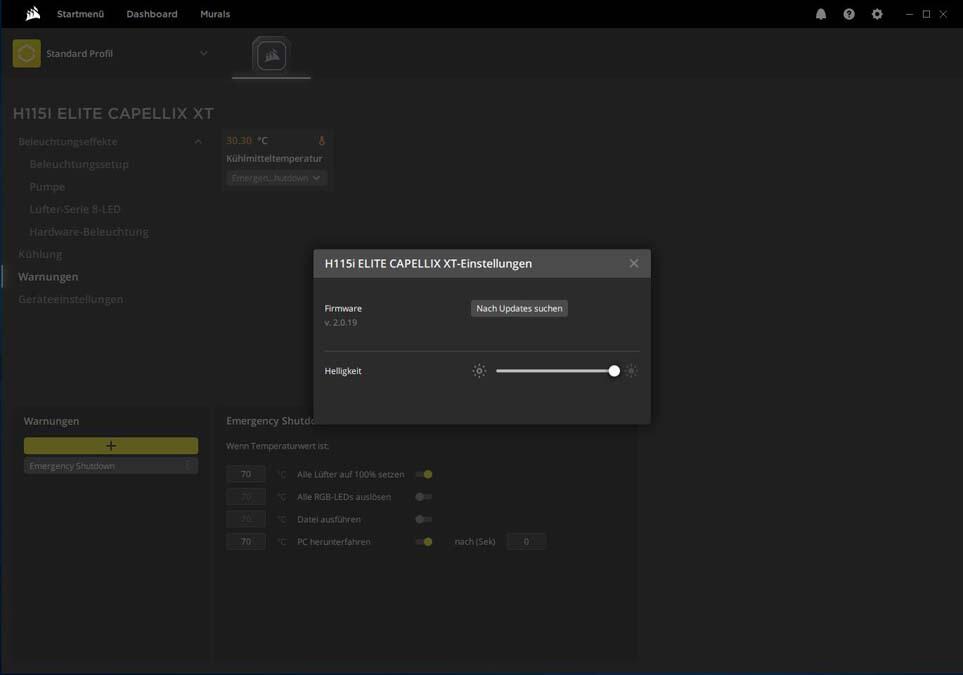

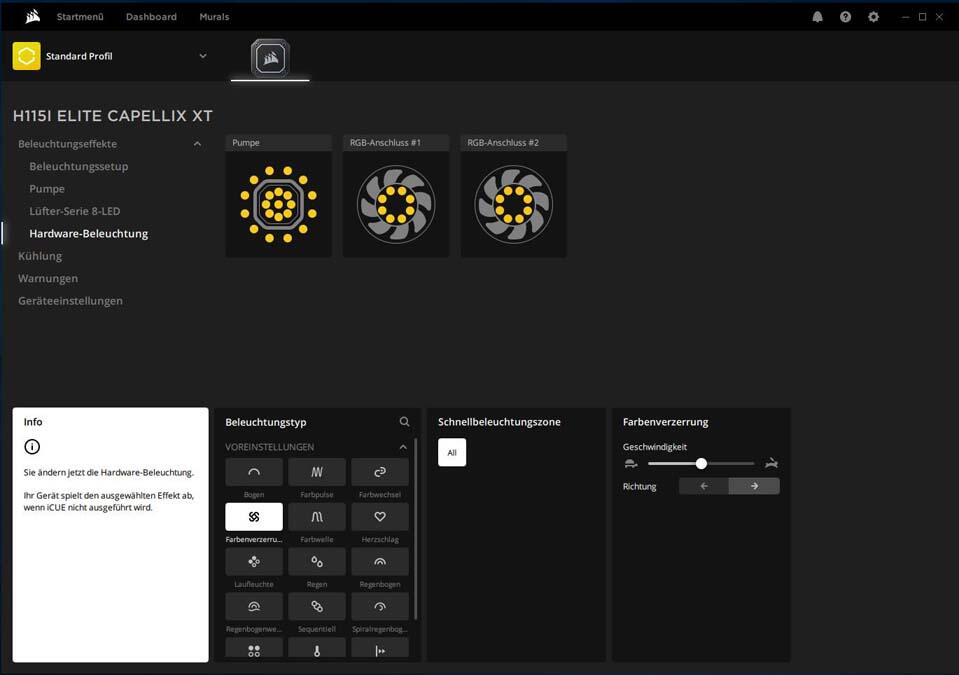

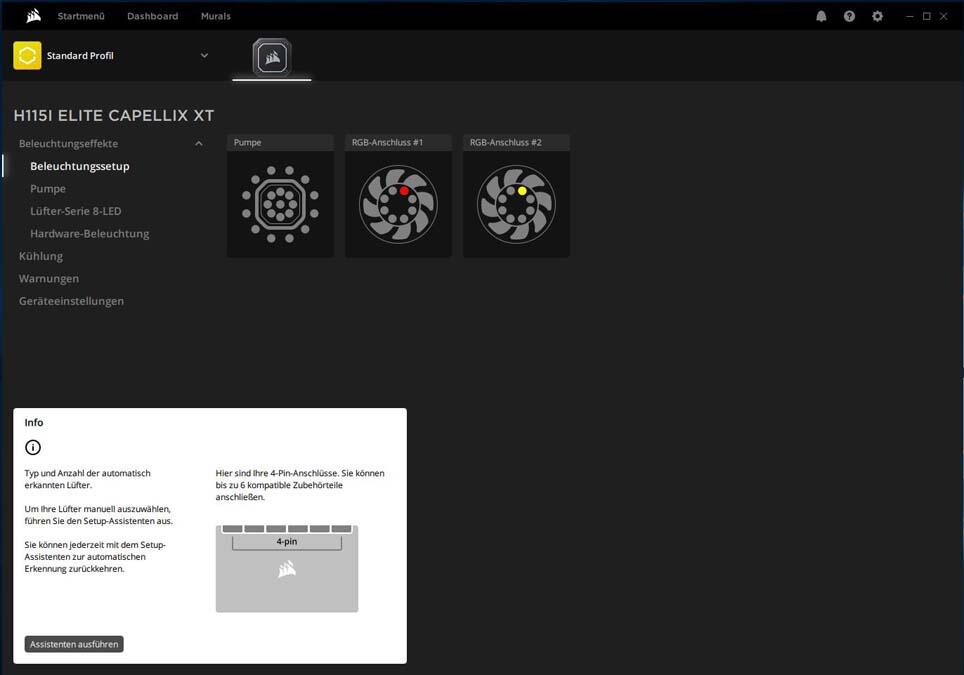

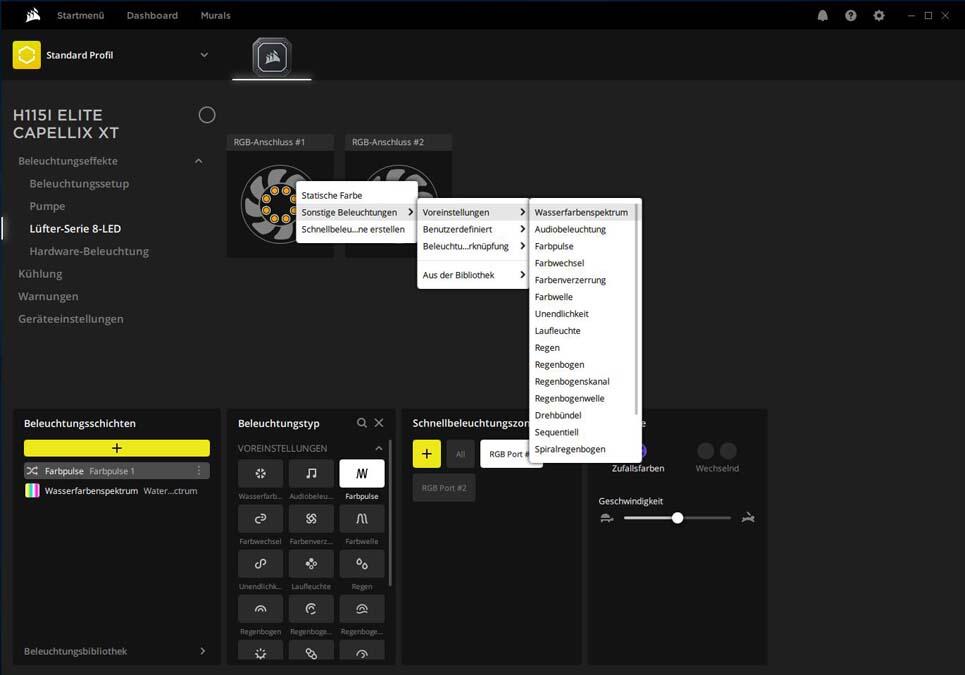

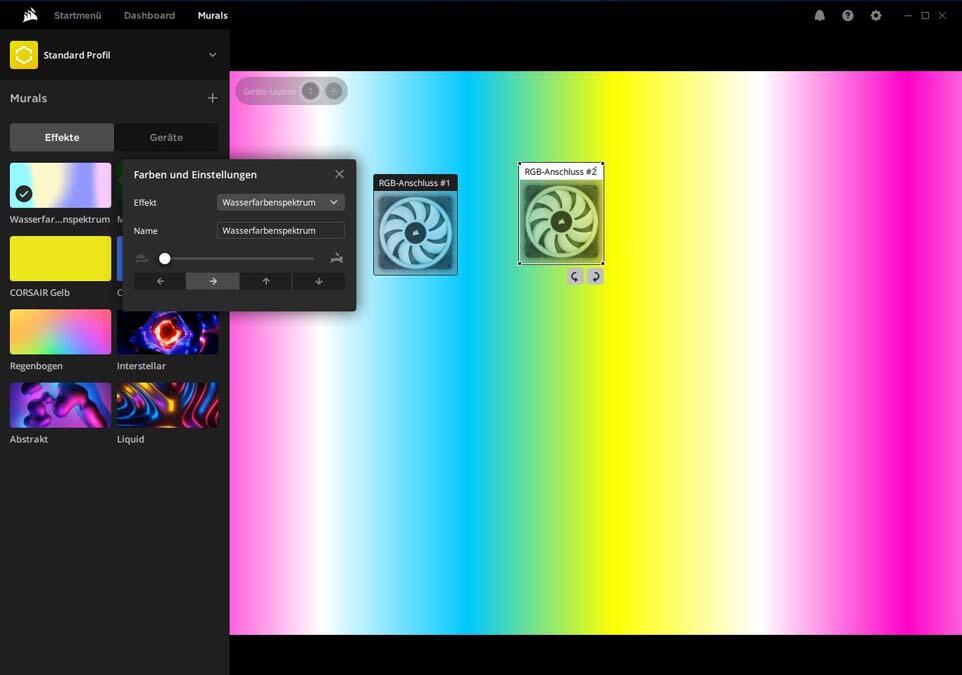

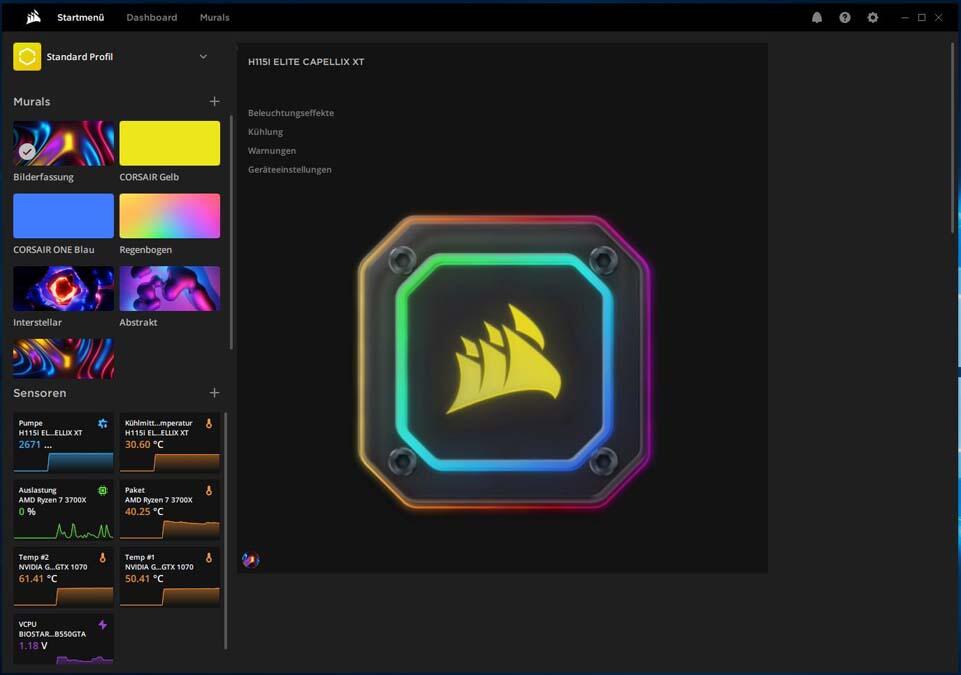

Im Startmenü wird die AIO angezeigt. Hier ist es möglich zwischen den selbst angelegten Profilen zu wählen. Außerdem können vordefinierte Lichteffekte aus Murals eingestellt und angepasst werden. In den Profil-Einstellungen kann für alle Lüfter und die Pumpe eine individuelle Beleuchtung erstellt werden. Dazu gibt es verschiedene Einstellungsmenüs. Im Beleuchtungssetup lassen sich alle Geräte anpassen. Unter "Lüfter-Serie 8-LED" werden nur die Lüfter angezeigt. Damit komplexere Beleuchtungseffekte geladen werden können, muss die Software gestartet sein. Unter dem Punkt "Hardware-Beleuchtung" können grundlegende Effekte erstellt werden, welche auch ohne den Start der Software funktionieren. In der Kategorie "Kühlung" lassen sich Lüfterkurven für die Lüfter erstellen und in Profilen abspeichern. Diese können dann auf alle Lüfter einzeln angewandt werden. Dazu gibt es bereits ein paar vorgefertigte Profile zur Auswahl. Für die Pumpe kann nur zwischen den vorgefertigten Profilen gewählt werden. Die eigens angelegten Profile wurden uns hier nicht angezeigt. Unter dem Punkt "Warnungen" können Verfahren ausgewählt werden, welche durchgeführt werden, wenn eine Temperatur über einen bestimmten Wert steigt. Beispielsweise können alle Lüfter auf 100% geregelt werden oder der PC heruntergefahren werden.

280er Radiator

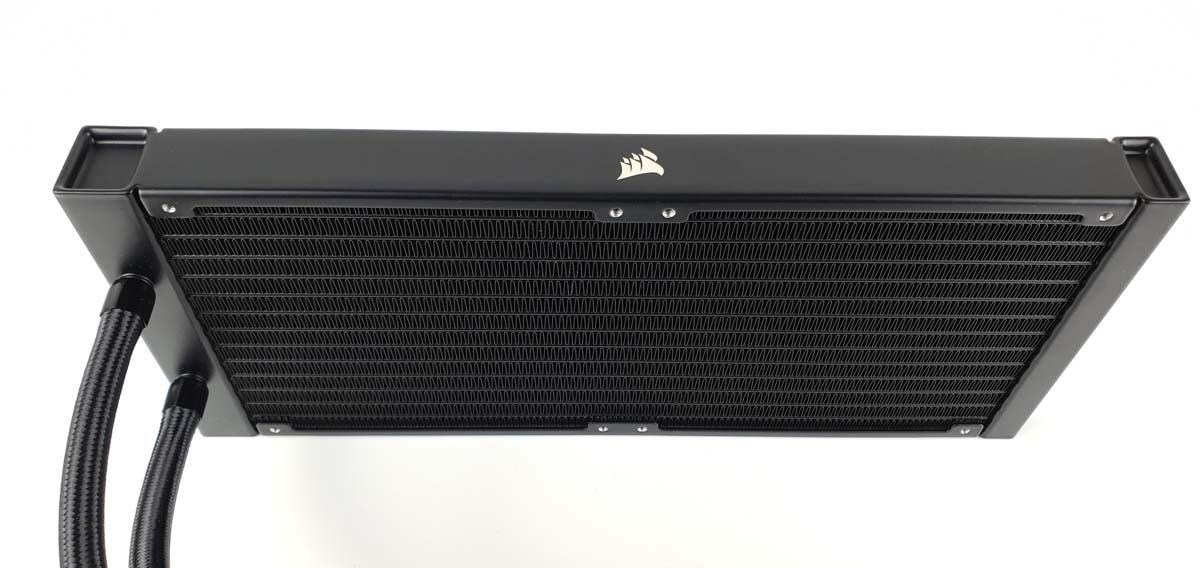

Die H115i verfügt über einen 280-mm-Radiator. Dieser ermöglicht es, zwei 140-mm-Lüfter zu verbauen. Diese befördern die Luft durch den Radiator. Dadurch wird die Kühlflüssigkeit innerhalb des Radiators heruntergekühlt und durch die Pumpe zur Kühlfläche transportiert. Wie die meisten Radiatoren ist auch dieser schwarz lackiert. Allerdings wirkt die Lackierung hier etwas hochwertiger als bei den meisten anderen Radiatoren. Bei den Einlässen für die Schrauben sind keine Unsauberkeiten zu erkennen. Das Corsair-Logo spiegelt leicht, das ist auf dem Bild schlecht zu erkennen, aber das sieht sehr edel aus.

Kabelmanagement

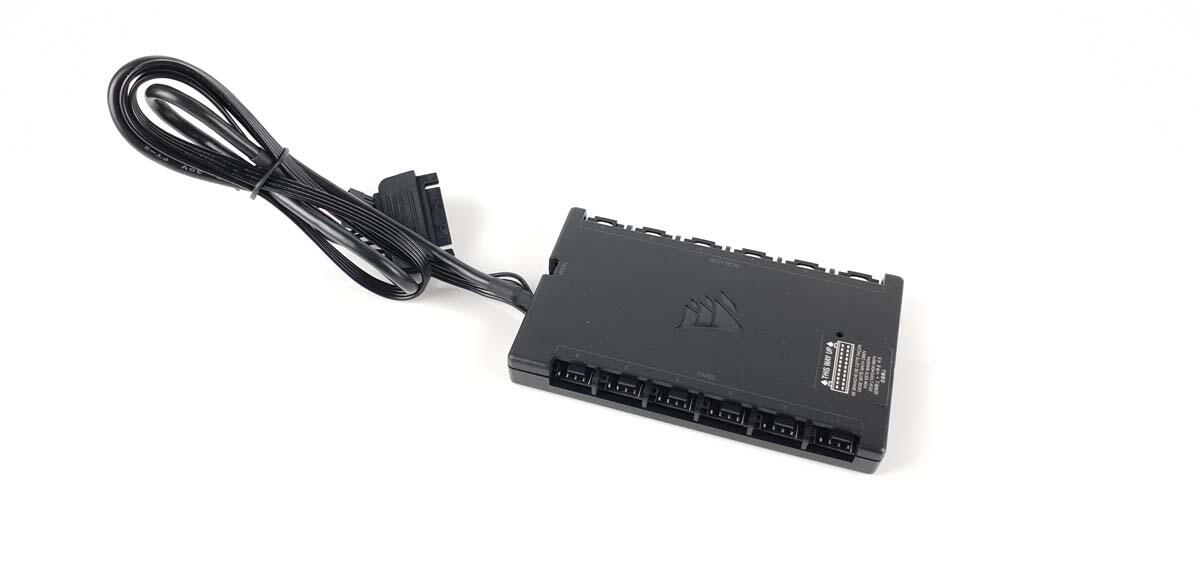

Die iCUE H115i Elite Capellix XT verfügt über kein besonderes Kabelmanagementsystem. Dafür gibt es einen besonderen RGB-Lüfter-Controller. Dabei handelt es sich um den iCUE COMMANDER CORE Controller. Dieser erlaubt es, sechs 4-Pin-PWM-Anschlüsse sowie sechs Corsair-RGB-Anschlüsse zu verwalten. Zusätzlich kann das Corsair-Kabel der Pumpe hier angeschlossen werden. Eine hochwertige Steuerung, die auch noch Puffer für zusätzliche Hardware bietet, ist immer gerne gesehen. Davon abgesehen sind sowohl die Kabel der Lüfter als auch das Kabel der Pumpe mehr als lang genug, um gut verlegt zu werden. Wir sind an dieser Stelle sehr zufrieden.

Drei Corsair AF RGB ELITE Series PWM 140mm Lüfter

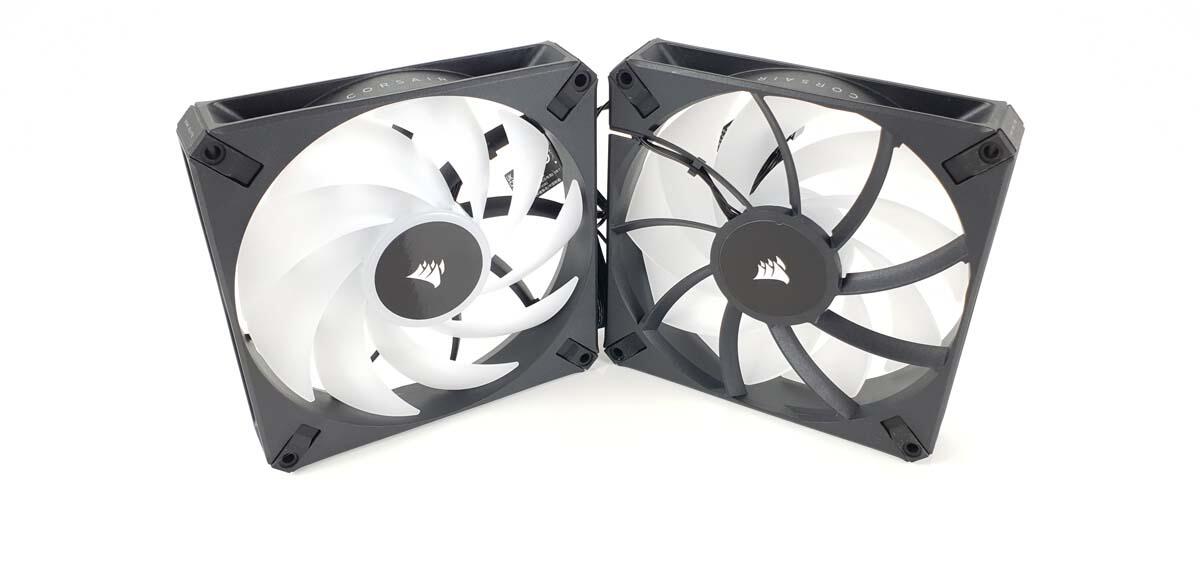

Die Corsair iCUE H115i Elite Capellix xt verfügt über zwei "AF RGB ELITE Series PWM 140mm Fan" Lüfter. Diese sind sehr hochwertig verarbeitet und verfügen über eine Entkoppelung aus Gummi. Obendrauf sind sie RGB-beleuchtet. Die RGB-Beleuchtung sieht auch sehr schön aus, sie zeigt kräftige Farben und ist nicht zu matt. Jeder Lüfter kann einen Airflow von 89,0 CFM erzeugen. Dabei arbeitet er mit bis zu 1.700 U/min und erzeugt eine Lautstärke von bis zu 33,8 dBA. dBA-Werte sind oft schwer zu deuten. Gefühlt ist die H115i im offenen Aufbau bei voller Drehzahl schon recht laut.

Messaufbau

Folgendes System dient der Ermittlung der Messwerte:

• CPU: AMD Ryzen 7 3700X
• Mainboard: [Biostar Racing B550GTA]
• Grafikkarte: MSI GTX 1070 Lüfter sind deaktiviert
• RAM: 16GB G.Skill Aegis DDR4-3000 CL16-18-18-38
• Netzteil: 500 Watt be quiet! System Power 8
• Gehäuse: RAIJINTEK PAEAN Benchtable (offen).

Schalldruckpegelmessung

Die Lautstärke wird auf dem offenen Aufbau bei einem Abstand von ca. 30 cm mit dem UNI-T-UT353-BT-Schallpegelmessgerät gemessen. Hierbei werden für alle unten angegebenen Lüftergeschwindigkeiten 30-40 schnell auf einander folgende Messungen durchgeführt. Die Werte werden in einem Graphen aufgezeichnet. Anhand dieses Graphen werden Ausreißer herausgefiltert und der Wert ermittelt. Während der Messung werden keine HDDs betrieben. Die Grafikkarte wird Passiv gekühlt. Die Messungen finden bei 25%, 33%, 50%, 75% und 100% statt. Zum Zeitpunkt der Messung befindet sich ausschließlich das PC-Netzteil als Geräuschquelle sowie die testende Person im Raum.

Beim "Lautstärke-Test" der Corsair iCUE H115i Elite Capellix xt werden die Lüfter auf 25%, 33%, 50%, 75% und 100% ihrer maximalen Drehzahl geregelt. Bei der maximalen Lüfterauslastung von 25% ergibt sich eine Lautstärke von 38,5 dB(A). Das ist angenehm leise und so gut wie nicht. Bei 33 % erreicht die H115i etwa 38,6 dB(A). Auch das ist quasi nicht hörbar. Schrauben wir die Lüfter auf 50% so erreicht die AIO 40,5 dB(A). Das ist schon hörbar, aber nicht wirklich störend. Bei 75% ihrer maximalen Lüfterdrehzahl werden 47,7 dB(A) erzeugt. Die 75% sind schon laut und stören. Wird die Corsair iCUE H115i auf 100% ihrer maximalen Lüfterdrehzahl gestellt, erreicht sie 52,8 dB(A). Das ist laut und störend. Niemand wird diese Lautstärke auf Dauer um sich haben wollen. Die Kühlleistung ist aber durchaus ausreichend um hohe Drehzahlen im normalbetrieb zu verhindern. Wer hier in der Software eine gute Lüfterkurve einstellt, wird hier ein Gutes Performance zu Lautstärke Verhältnis herausholen.

Temperaturmessung

Um die Temperatur zu testen, wird ein Ryzen 7 3700X verwendet. Das Temperatur-Offset des Vorgängers wurde hier weggelassen. Somit können hier die direkten Messwerte abgelesen werden. Die Tabelle zeigt das deltaT unter Last. Das deltaT resultiert aus der CPU-Temperatur abzüglich der Raumtemperatur.

Beim Temperaturtest der Corsair iCUE H115i Elite Capellix xt werden die Lüfter auf 25%, 33%, 50%, 75% und 100% ihrer maximalen Drehzahl geregelt und beobachtet, wie sich die Temperaturen an dem Prozessor verändern. Dabei wird mit der Software Prime95v266 die CPU zu 100% ausgelastet. Die Pumpe läuft hier permanent auf 100% ihrer maximalen Drehzahl. Bei 25% der maximalen Lüfterdrehzahl erreichen die Lüfter 510 U/min. Dabei messen wir 71°C und ein deltaT von 58°C. Bei 33% werden 74°C mit einem deltaT von 51°C erreicht. Die Lüfter drehen hier mit 780 U/min. Nach der Erhöhung auf 50% der maximalen Lüftergeschwindigkeit erreichen wir 72°C und einen deltaT von 49°C. Bei 75% der maximalen Lüftergeschwindigkeit kein unterschied. Wir erreichen weiterhin die 72°C. Das deltaT resultiert in 49°C. Bei Ihrer maximalen Lüftergeschwindigkeit kühlt die AIO unseren Ryzen auf 71°C. Das deltaT steht hier bei 48°C und die Lüfter drehen mit 1777 U/min. In dem höheren Drehzahlbereich sinkt der Temperaturunterschied zum jeweils vorherigen Bereich. Daher ist es sinnvoll die AIO mit nicht mehr als 75% ihrer maximalen Dreahzahl laufen zu lassen.

Fazit zur Corsair iCUE H115i Elite Capellix XT

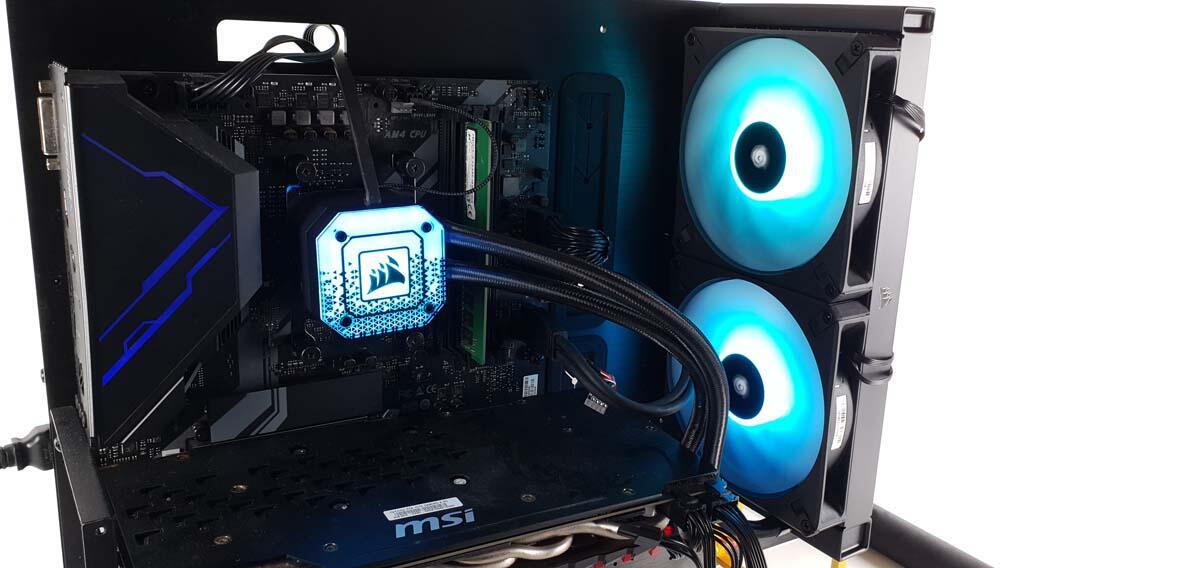

Die Corsair iCUE H115i Elite Capellix XT ist eine hervorragende AIO-Wasserkühlung. Sie besticht nicht nur durch ihr tolles Aussehen, sondern auch durch eine besonders hochwertige Verarbeitung. Die H115i verfügt über einen 280-mm-Radiator. Dieser erlaubt es, zwei große 140-mm-Lüfter zu montieren. Die Lüfter pusten die Luft mit bis zu 1.700 U/Min durch den Radiator. Die Lüfterkurve lässt sich in der iCUE-Software verändern. Dafür gibt es vorgefertigte Einstellungen. Außerdem ist es auch möglich, eigene Kurven zu erstellen und in Profilen zu speichern. Die Lüfter sowie die Pumpe verfügen über eine schöne RGB-Beleuchtung. In der Software ist es ebenfalls möglich, diese anzupassen.

Dabei verfügt Corsair über eine der umfangreichsten Anpassungsmöglichkeiten, die auf dem Markt zu finden sind. Die Pumpe kann mit bis zu 2.600 U/Min betrieben werden. Dabei ist es nicht möglich, eine eigene Kurve in der Software anzulegen. Hier muss zwischen den drei vorgefertigten Profilen entschieden werden. Bei dem intensiven Profil ist die Pumpe dabei deutlich zu hören. Oberhalb der Platte befindet sich eine austauschbare Platte mit einem Design für die RGB-Beleuchtung. Diese Platte kann getauscht werden. Im Lieferumfang sind noch zwei weitere Designplatten vorhanden. Außerdem gibt es die Möglichkeit, ein Display von Corsair zu montieren. Zusätzlich ist der CORSAIR iCUE Commander CORE Controller im Lieferumfang enthalten. Dieser ermöglicht es, die Pumpe und sechs Corsair-RGB-Geräte sowie 4-Pin-PWM-Geräte anzuschließen. Die Kühlleistung der H115i ist wie erwartet sehr gut und kann auch aktuelle High-End-CPUs im Schach halten.

Corsair iCUE H115i Elite Capellix XT Preis und Verfügbarkeit

Die iCUE H115i Elite Capellix XT von Corsair gibt es in der von uns getesteten Variante für 234€ (Affiliate) bei Amazon und auch bei anderen Online-Händlern. Die Verfügbarkeit ist auch soweit gut, sodass die AIO binnen 1-3 Tagen bei einem zuhause ankommt.
