mal etwas neues aus der neuen werkstatt 🙂

wer kann jetzt schon erkennen was das ist?

konservendeckel hier braucht man auch noch dazu

und einen großen kräftigen schraubstock

genau.. unser Anfi-tec Logo als positiv Form

aus messing

und eine kunststoffgegenseite

insgesammt ergibt das eine logostanze ;D
man lege also einen konservendeckel ein

finger weg

und fest zudrehen

fertig 🙂

das ganze macht man dann ein paar mal

jetzt hab ich euch den deckel gezeigt...fehlt noch das gegenstück...
aber das bleibt ja nicht ungefüllt

man nehme je:
eine leerdose
einen eXFRS CPU Kühler

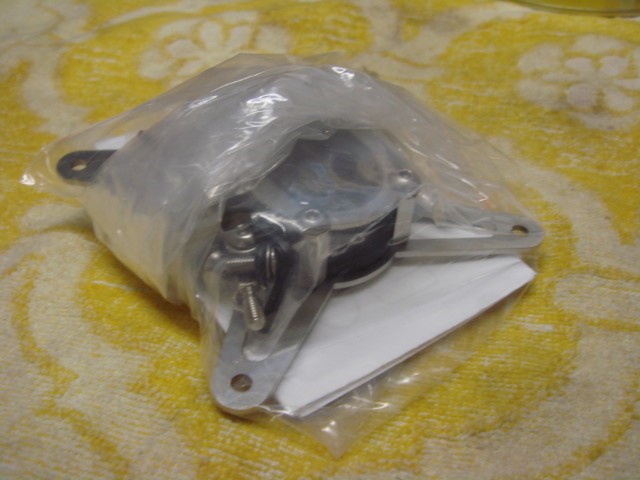

mit Montagematerial
und Anleitung

hier der Kühler

erst die leerdose ein wenig auspolstern

kühler einlegen

weiter auspolstern

fertig ist die exklusivste wasserkühlerverpackung aller zeiten 🙂



[Kingslayer]

Cool Cool das habt ihr mal als Überraschungspack angeboten ne ? Auf meisterkühler oder xtremesystems war das glaub ich ... Da seit ihr auch shcon etwas länger vertreten. Insgesamt aber echt net zu sehen wie das ganze so entstanden ist bzw. entsteht!



[pc- freak]

respekt was ihr da leistet. es wäre cool wenn ihr einen eigenen onlineshop macht



[Gigelz]

ich find das total geil was ihr da macht ! habt euch denke mal einen traum erfüllt oder ? das mit dem onlineshop fänd ich auch klasse aber ich glaube das ihr dann mit der produktion nicht hinterher kommen würdet 🙁



[pc- freak]

sie würden es schon hinterherkommen, wenn die arbeitszeit bzw herrstellung 5 tage oder mehr beträgt. außerdem könntet ihr dann viel kundschaft gewinnen und dadurch wiederum in neue maschinen investieren.



[Andreoid]

Cool Cool das habt ihr mal als Überraschungspack angeboten ne ? Auf meisterkühler oder xtremesystems war das glaub ich ... Da seit ihr auch shcon etwas länger vertreten. Insgesamt aber echt net zu sehen wie das ganze so entstanden ist bzw. entsteht!

das war in erster linie die vorstellung vom eXFRS Cpu kühler (unser erster cpukühler)
ja im MK sind wir seit ~2 jahren oder so. das ist unser offizielles supportforum

respekt was ihr da leistet. es wäre cool wenn ihr einen eigenen onlineshop macht

ich find das total geil was ihr da macht ! habt euch denke mal einen traum erfüllt oder ? das mit dem onlineshop fänd ich auch klasse aber ich glaube das ihr dann mit der produktion nicht hinterher kommen würdet 🙁

die seite feierte vor einer woche ihr einjähriges 😉 ,...am traum erfüllen sind wir noch dran ^^
google doch einfach mal nach meinem nick 😉 oder schau dir die bilderlinks was genauer an

wir sind auch bei aquatuning und schaden tut uns das auch nicht 😀

sie würden es schon hinterherkommen, wenn die arbeitszeit bzw herrstellung 5 tage oder mehr beträgt. außerdem könntet ihr dann viel kundschaft gewinnen und dadurch wiederum in neue maschinen investieren.

es geht ... die lieferzeiten sind dementsprechend weil wie ja nur meistens am woe in der werkstatt sein können

btw...ich kanns zwar nicht mehr hören,.. aber frohe weihnachten 😀



[Gigelz]

hab mir mal die seite von euch genauer angeschaut, sieht echt professionell aus ; wenn man die seit glaubt man garnicht das ihr das alles ´´homemade´´ macht



[Andreoid]

hab mir mal die seite von euch genauer angeschaut, sieht echt professionell aus ; wenn man die seit glaubt man garnicht das ihr das alles ´´homemade´´ macht

danke 😀
nach und nach wirds immer besser

heute gibt es nur etwas kurzes über unsere CNC Fräse

wir haben uns eine 2te Hochfrequenzspindel für die kleinere CNC gekauft.
Diese musste nun Befestigt werden.
Also eine Aluminiumplatte zurechtgeschnitten und die entsprechenden Haltelöcher gebohrt:

so gibt das aber ein risen gepantsche mit dem Schmiermittel.
Das schwarze Rechteckige Kunststoffstück um den Spindelhals ist schon eine luftsperre aus Pom.
die Spindel hat zur kühlung ein paar luftkanäle und das ist quasi wie ein Fön.

Neben der Halteplatte bedarf es dann also noch einem Spritzwasserschutz
wegen der Kühschmiermitteleinsetzung.
Das sollte möglichst schnell und praktisch ab und dranmachbar sein und die luft nicht nach unten leiten.

Also eine plexiplatte der Spindeln angepasst,..mit nem heißluftfön, und an den stellen
zwischen Pomluftsperre und Laufauslass an der Spindel die Durchlässe für den SPritzschutz reingebohrt.
umgespannt:

und ausgefeilt

Dann brauchen wir noch etwas flexibles...
Doppelseitiges Klebeband zum Befestigen:

Dann etwas Kunststofffolie

Die Spindel mit Halter sieht dann so aus:

dann die Pom-luftsperre:

und der Spritzschutz:

der Schutz klemmt einfach durch die Materialspannung vom Plexi.

Auf dem Bild kann man die Luftkanäle auch gut sehen:

und so darf das ganze dann beim Kühlerfräsen rumsauen 🙂

---------------------------------------------------

in der werkstatt friert man sich zur zeit den ar*** ab 🙁

so sieht der Staubsaugerinhalt bei den temperaturen aus ^^



[Gigelz]

lol eingefrohrener staubsauger .... muss echt sau kalt sein wenn der staubsauger schon einfriert.



[Dynamic´´]

Super Thread. Ich bin auf weitere Pics gespannt. 😉



[Gigelz]

mal ne andere frage: vernickelt ihr auch kupfer ?



[MaximK]

Im Luxx geht grad wieder ne sammelbestellung am 1 oder 2 feb. zum vernickler 😉 so nebenbei 🙂


ich hab dan auch noch ne Frage was kostet eure CNC ? und was is es für eine ?

mfg maximk



[Gigelz]

@maximK bis dahin hab ich den kühler noch nicht. möchte lieber das das einer von hier macht weil ich irgentwie mehr vertrauen habe.



[MaximK]

@maximK bis dahin hab ich den kühler noch nicht. möchte lieber das das einer von hier macht weil ich irgentwie mehr vertrauen habe.

ah klar verstehe 🙂

ich bin auch selten im luxx forum aber denen kan man schon vertrauen denk ich ma 🙂

meine beiden Sachen sind zumindest weg ^^ xD



[Andreoid]

mal ne andere frage: vernickelt ihr auch kupfer ?

ah klar verstehe 🙂
haben zwar noch ein paar cpu böden von einer vernickelungskation in nickel übrig,..aber selber können wir das leider nicht,..
ich bin auch selten im luxx forum aber denen kan man schon vertrauen denk ich ma 🙂

meine beiden Sachen sind zumindest weg ^^ xD

jo das im luxx geht echt gut
ansonsten kann man ja auch bei nem galvanisierer bei sich um die ecke mal nachfragen

Momentan posten wir ja leider nicht so viel 🙁
Finn kümmert sich unter der Woche in der Werkstatt um das nötigste
und hat grade auch sehr viel mit seiner Ausbildung um die Ohren.
Ich bin hauptsächlich in meiner WG in Krefeld und mitten in der Klausurphase.
Kümmer mich nebenbei noch um Neuerungen wie z.B. Setzusammenstellungen

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

Trotz dass wir beide auserhalb von Anfi-tec grade viel viel viel zu tun haben
gibt es bei uns nicht nur online ein paar kleine Veränderungen 🙂

Unsere Werkstatt bekommt Zuwachs!
Einer meiner ehemaligen Ausbilder hat bei seiner Hobbywerkstattauflösung an mich gedacht,
und hat mir seine gut erhaltene Robling Drehbank verkauft 🙂
Die habe ich zusammen mit nem guten Kumpel und einem viel zu kleinen Anhänger abgeholt.

An der Decke war ein Kettenzug an nem Stahlträger befestigt...der Kettenzug war jedoch
hoffnungslos mit der Drehe überfordert, das wir sogar die Palette unter der Drehbank
rausnehmen und die Luft aus den Reifen lassen mussten.

Die "Kleine" wiegt wohl so um die 600-700kg.
Hier schon mal am Auto,..aber noch nicht fertig verzurrt.
Die wurde während der Fahrt noch mit der Plane abgedeckt.

hier sieht man die unnötig mitgenommene Palette 😀

unser lieber Nachbar hat uns mit seiner Ameise beim Abladen geholfen.

Jetzt steht die Drehe erst mal auf einer Palette und wartet das sie in die Werkstatt einziehen darf 🙂
Denn bevor das passiert muss erst noch ein ordentliches Fundament gegossen werden.

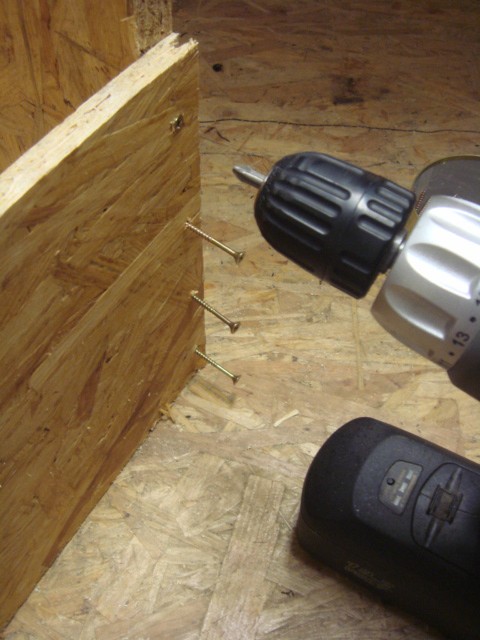

Dazu benötigt man 1. ein bisschen Holz für nen Rahmen

Oder direkt einen Kindersarg :X

Da soll sie später mal stehen:

Dann noch mit der Kreissäge und dem Brecheisen den Boden an der entsprechenden Stelle entfernt:

Jetzt fehlt nur noch der Beton,..aber der kommt erst wenn es wieder etwas wärmer ist.

Bevor jetzt Fragen kommen, ob wir jetzt auch Tüllen herstellen,..nein
erstens steht die Drehe noch nicht und zweitens ist die konventionell
(sprich kein CNC Maschine für Serienfertigung). Aber ich hoffe das sie
uns noch ein paar mehr Möglichkeiten beim Baslten von anderen Dingen
als Wasserkühlern eröffnent. Und das wird sie 😀

btw...
mitte nächste Woche bekomme ich von dem User fhantastic aus dem Forumdeluxx
ein EVGA P55 FTW ausgeliehen:



[MaximK]

Du kannste mir jetzt noch sagen was deine CNC gekostet hat und was des für eine is ? 😀

mfg maximk

schöne sache das mit der drehbank ^^ wollte grad fragen ob ihr anschlüsse macht xD



[Andreoid]

Du kannste mir jetzt noch sagen was deine CNC gekostet hat und was des für eine is ? 😀

mfg maximk

schöne sache das mit der drehbank ^^ wollte grad fragen ob ihr anschlüsse macht xD

was die gekostet hat will ich garnich wissen,..aber wohl soviel wie ein gebrauchter kleinwagen,..wenn se mal fertig ist soviel wie ein neuer kleinwagen -.-
die ist größtenteils selbstbau

nun zeige ich euch mal unsere neuen Kühler fürs EVGA P55 FTW 200

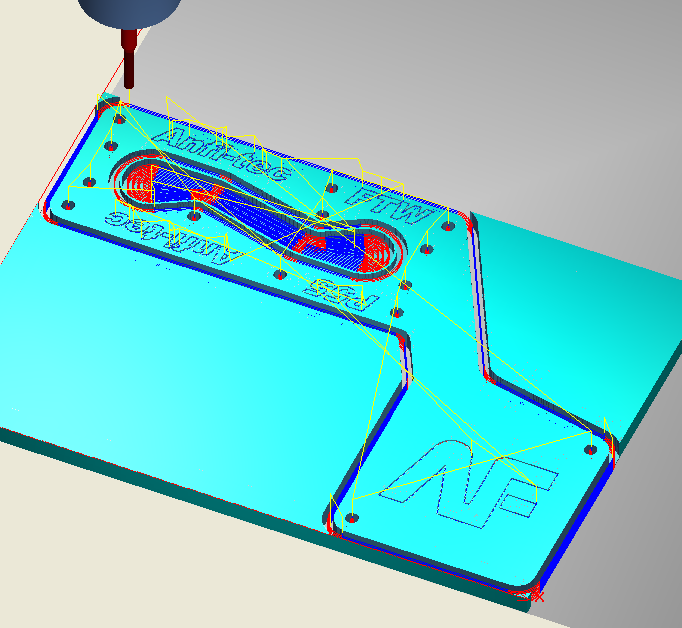

der Entwurf des NB/SB Kühlers sah zuerst so aus

musste nach der ersten Anprobe der Plexidummys eine weitere Aussparung hinzufügen
und die Gravuren habe ich etwas reduziert...
kann man hier gut sehen warum:

hier ist er schon fertig und Finn baut den Kühler grade zusammen:

der NB/SB Kühler funktioniert wie unser letzer MSI 790FX fullcoverblock:

(das Bild ist von dem LUXX User Schlingel_INV)
er benutzt die Wärmeleitfähigkeit des Kupfers
Die SB hat nicht viel Wärmeleistung und so reicht eine Kupferbrücke locker aus.
Wenn dann wäre auch nur Platz für einen Kanal gewesen, was man hier sehen kann

Dann hätte einer der Anschlüsse unten zwischen den Grafikkarten sitzen müssen.

Der Platz für die Spannungswanderlkühler war auch nicht grade großzügig bemessen, also musste ich wegen den G1/4" Anschlüssen in die Höhe bauen -.-

Zumindest konnte ich so oft verwendete Deckel weiterbenutzen..
das spart nicht nur Nerven ^^ und gibt ein einheitliches Bild

jedoch hätte ich lieber Finns neue tolle Deckelkreation untergebracht

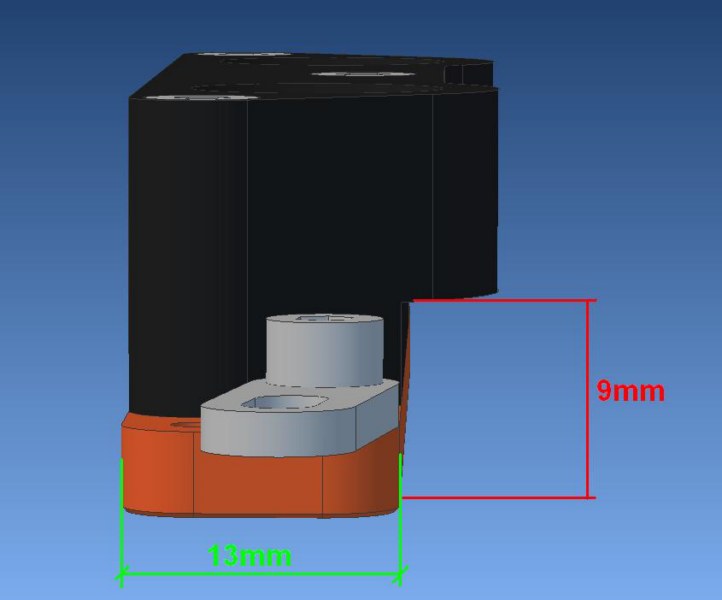

PWM026 und 027 für ein 780i FTW mit einem Deckel mit Überbau und komplett aus einem Stück 🙂
benötigen "nur" 13mm Kupferbreite mit innenliegendem Kanal und Struktur 🙂
Beim P55 FTW hatte ich leider nur 7mm Breite zur Verfügung :'(

was sich EVGA bei den P55 NB Befestigungen denk weis ich auch nicht
so viele Halteschrauben gabs noch nie an einem Kühler,..

******************************************
hier noch ein paar Impressionen mit 13mm Dangerden Tüllen 🙂

finde das ist ein sehr gutes Bild geworden 🙂

selbes Bild mal in waagerecht

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

et voilà

die Spannungswandlerkühler passen wohl auch auf das normale EVGA P55 FTW
wer sonst noch ein P55 EVGA hat was kein ftw ist der kann ja mal hiermit

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

sein Glück versuchen ^^

werde mir wohl mal ein fotozelt zulegen müssen,..schrecklich dunkle Bilder sind das geworden -.-
tut mir leid 😀



[Marvin09]

Ich find die Bilder super :-D
Coole Sachen macht ihr da



[Razerman009]

Tolle Arbeit die ihr da macht:-D
Mir gefällt der MSI 790FX Fullcoverblock sehr und ich werde wohl im April mal ne Bestellung aufgeben, da Ihr ja so ein schönes komplett Set für mein Board anbietet🙂

MFG Razerman009.



[Andreoid]

Tolle Arbeit die ihr da macht:-D
Mir gefällt der MSI 790FX Fullcoverblock sehr und ich werde wohl im April mal ne Bestellung aufgeben, da Ihr ja so ein schönes komplett Set für mein Board anbietet🙂

MFG Razerman009.

der wird wahrscheinlich sogar noch aufs kommende MSI 890FX passen 🙂


es gibt mal wieder etwas neues von uns

ratet mal was da an diesem bild neu ist 😀 ^^

genau die farbe!

nach ein paar tests können wir nun unsere kupferböden recht gleichmäßig dunkel färben

es ist kein richtig tiefes schwarz so wie das vom delrin oder vom oring
je nach licht eher ein dunkles grau...

harmoniert aber dennoch verdammt gut mit dem POM

ich hatte jetzt leider nur meine schreibtischlame in meiner wg zum fotos machen 🙁

werde am woe mal bilder auf nem board nachreichen wenn ihr das sehen wollt??!!
ansonsten will noch gesagt sein das das ein neuer boden für Gigabyte P55 boards ist 🙂
der neue PWM031 kühler

die farboption weise deckel bei uns im shop auszuwählen... das möchten weniger als 4% unserer kunden bei ihrer bestellung... meint ihr das eingefärbe böden eine bessere wahl wären als weiße deckel?
was haltet ihr so von der färbung?!



[homer the pc noob]

Ich fänds eine gelungene und noch nicht weit, wenn nicht sogar noch nirgendwo, verbreitete Alternative. Farbe gefällt mir soweit sehr gut und wäre wiederum eine Alternative zu Nickel.



[alflife2007]

sieht cool aus mit der einfärbung!
das auf jedenfall was ganz neues was es so noch net giebt.

und ich könnte mir eigendlich auch gut vorstellen die gefärbten böden mit weißen deckeln xD.

fg alfi



[buguser]

richtig geile sachen die ihr da macht *respekt mein lieber*

macht ihr nur einzelanfertigung oder habt ihr auch einen shop wo man eure meisterwerke kaufen kann?

macht weiter so 🙂



[Andreoid]

richtig geile sachen die ihr da macht *respekt mein lieber*
macht ihr nur einzelanfertigung oder habt ihr auch einen shop wo man eure meisterwerke kaufen kann?
macht weiter so 🙂

les mal den thread von anfang... die frage habe ich bestimmt schon 3 mal beantwortet 😛
ansonsten sollte der name "Anfi-tec" als antwort reichen ^^


btw..die böden werden chemisch oberflächenbehandelt ganz ohne farbpartikel die die wärmeleistung einschränken...ist auch schon im shop auswählbar 🙂

Nach den Chipsatzkühlern sind wir nun auch bei den Spannungswandlern
bei einer beachtlichen Menge an Modellen angekommen.
Atm zählen wir 31 verschiende Modelle.

Habe mal änliche SpawaKühler zusammengesammelt:
v.l.n.r. PWM 031, 030, 024, 023, 021, 015, 014, 013

Naja das sind nun schon ein paar und alle mit dem gleichen Deckel..
wenn ich die jetzt alle übereinanderlege habe ich die benötigten Lochabstände:

Aber schon recht ätzend wenn man für jedes neue Board einen um 1mm
abweichenden Kühler zeichnen und fräsen darf ...findet ihr nicht auch?

Letzes Woe habe ich mal einen Prototypen mit UCDlaschen gefertigt aber nicht mehr geschafft Bilder zu machen
...ist im endeffekt nur ein beschnittener normaler PwmKühlerboden ^^
so sieht der in der 3D CAD aus:

mit den 3 verschienden Laschen wie bei den UCDs und 4 Montagelöcher...

Ich Habe Finns, schon sehr guten, Deckel noch etwas verfeinert.
Der Boden ist nun 13mm schlank und die engste Stelle des Kühlers
hat eine strömungsoptimierte Querschnittsverengung um den
Flusswiderstand möglichst gering zu halten.
Hier mal eine Schnittansicht:

Der Deckel besteht auf einem Stück Pom und hat G1/4" Gewinde.
Der Balkon, oder besser "Vorbau" ^^ ist 9mm hoch und macht so Platz
für RIO Bauteile oder Kondensatoren im CPU-PWM-Bereich

Hier mal eine 3D PDF,.zum drehen, Bauteile ausblenden...reingucken...etc
nur kühlen tut der nicht ^^
(als Tip: am bessten die "CAD-optimierte-Beleuchtung" und "gefüllte Kontur" in den Einstellungen wählen)

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

jetzt die frage ob wir alte Modelle beibehalten sollten..
die UCDs haben die alten NBSB Modelle fast komplett verdrängt...und das recht erfolgreich.
Nach dem Erfolg der UCDs und das daraufhin auch andere deutsche Hersteller an universallösungen versuchten
würde es mich nicht wundern wenn nach der Markteinführung dieser universellen
PMWKühler auch noch ein paar deutsche Hersteller änliches entwickeln werden.
Das g1/4" Original gibts nur von Anfi-tec XD hehe

edit:
ups die bodenabmessungen oben im text vergessen ^^
Bodengröße: 13mm x 82mm



[Andreoid]

Ihr seit ja hier auch nicht nur alle scharf auf die Kühler,..sondern auch auf die Maschinchen die die Kupfer schönheiten herstellen...
ich hatte euch ja den Baubericht von unserer CNC versprochen wo wir grade sehr sehr sehr viel zeit mit verbringen

fangen wir an mit dem grundgerüst:

Ein gegossener Mineralguss mit der Kantnelänge von 700mm
(also nicht so groß wie es scheint 😀 )

von der lieferung auf der palette hab ich leider keine bilder..
der Guss stand erstmal ein halbes jahr bei uns eingepackt in der werkstatt auf seiner palette
weil wir mit dem ausbau der Werkstatt soviel zu tun hatten
Die Führungen/Linearschienen die wir vorher zum Gusshersteller gesendet hatte waren alle sehr sauber montiert.

die Kugelumlaufspindeln haben wir hier aus einem CNC forum.
20mm durchmesser..10er Steigung

bei ebay hatten wir noch
8 Führungswagen von Bosch Rexroth, MNR: R165171422 (30er größe)
4 Führungswagen von Bosch Rexroth, MNR: R165121420 (25er größe)
mit den passenden schienen geschossen

den guss hatten wir als cad vom Hersteller bekommen
den hatte ich in mein programm (Alibre) importiert
meine ersten versuche im cad sachen dann so aus:

mit hilfe der cad datei wollte ich eine sichere konstruktion erstellen um mal eben
einfach maße abnehmen zu können. ohne die cad darstellung hätts wohl garnichts geklappt
in der cad war ich nun noch nicht weit genug das ich mit großen teilen der cnc anfangen konnte,
also machte ich kleine notwendige sachen wie die Feingewindemuttern und Lagerblöcke.

man nehme: Messing Sechskant und einen Trennjäger

eine hübsche kleine drehbank,..(hier noch mit einem meiner übungsstücke...
welches ich in alten foren auch schon mal gezeigt hatte)

Werkzeug:

Kernlochbohren

Gewindebohren

Fasen

Abstechen

fast fertige Teile

sorry für die shclechte quallität der bilder... die waren noch mim handy gemacht

soooo kommen wir zu den lagerblöcken

die habe ich mit der Mikron hier bearbeitet

parallel 2 halbzeuge vorgeschruppt

den kleinen hier hätte ich besser direkt genommen,..ging damit viel flotter

die Haltestege zum Befestigen am Guss stehen gelassen

dann die Haltelöcher für die Fest und Loslager gebohrt
und mal ordentlich Bohren
das hat spaß gemacht 🙂

demnächst gehts weiter... hoffe die die nur Kühler sehen wollen verziehen mir diesen kleinen Exkurs ^^
