[Tagebuch] Benchtable - Wasserkühlerprüfstand

Hi al_bundy!

Ich möchte jetzt nochmal nachfragen, denn beim ersten Mal ist die Frage ja ein bisschen untergegangen: Mit welchen/m Programm/en erstellst und renderst du deine Bilder, z.B. das Netzteil da oben??

mfG HD

Also ich habe das so verstanden, als würde er mir das vorschlagen um zu rendern, aber ich möchte wissen, mit welchem Programm er es macht.

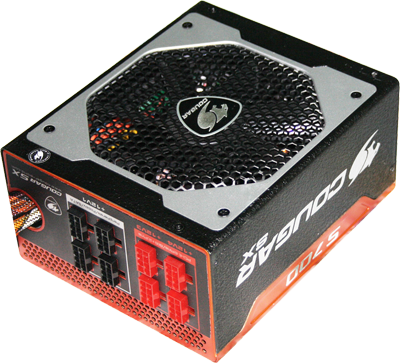

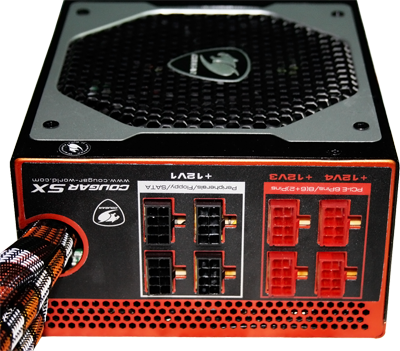

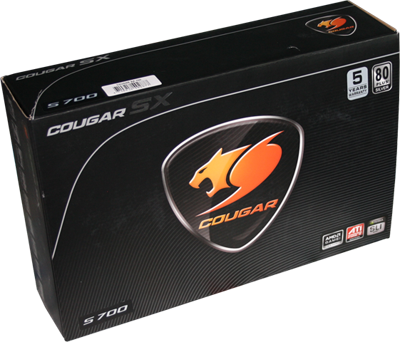

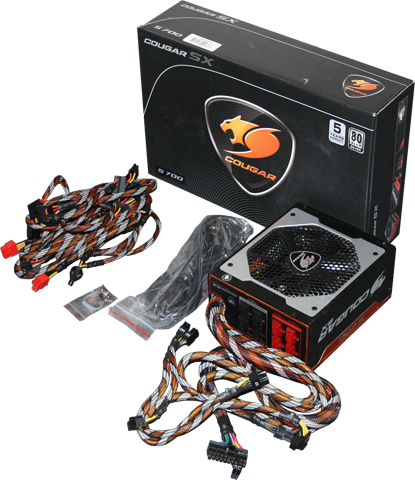

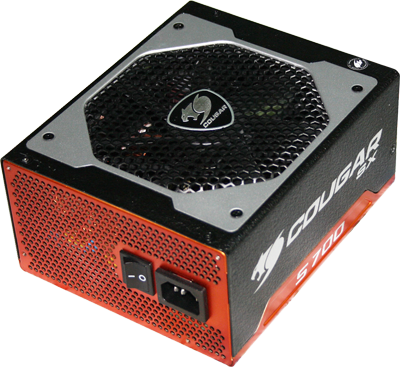

So, der test zum Cougar SX 700 ist fertig. Den könnt ihr
Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren
einsehen. Weiterhin noch die Bilder die sich dort befinden.

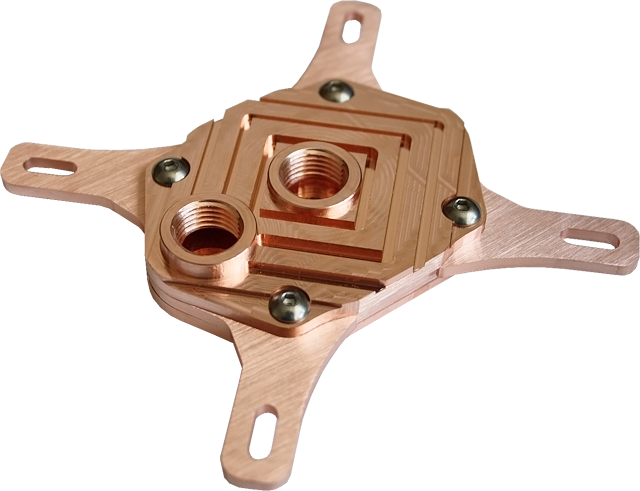

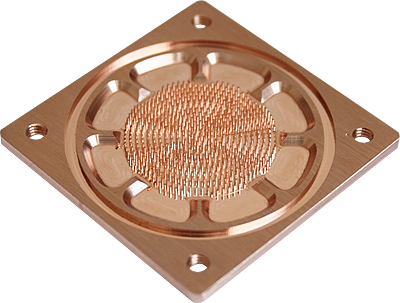

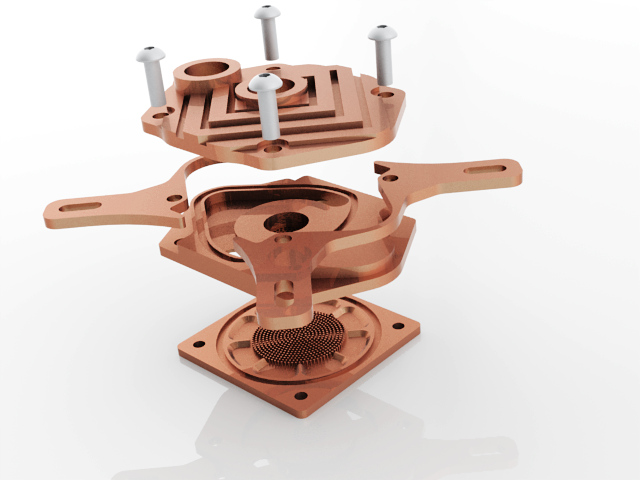

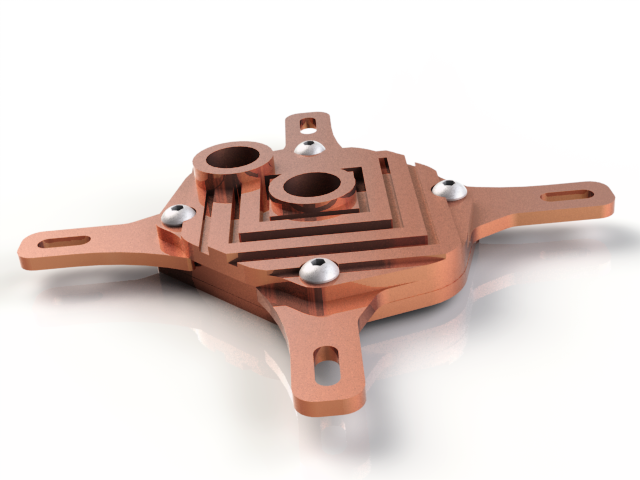

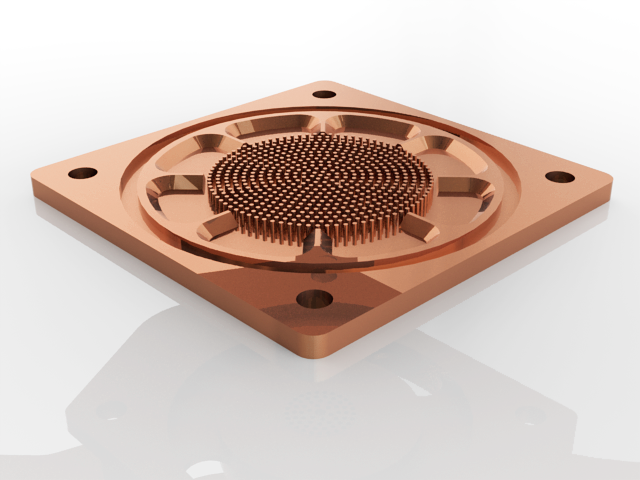

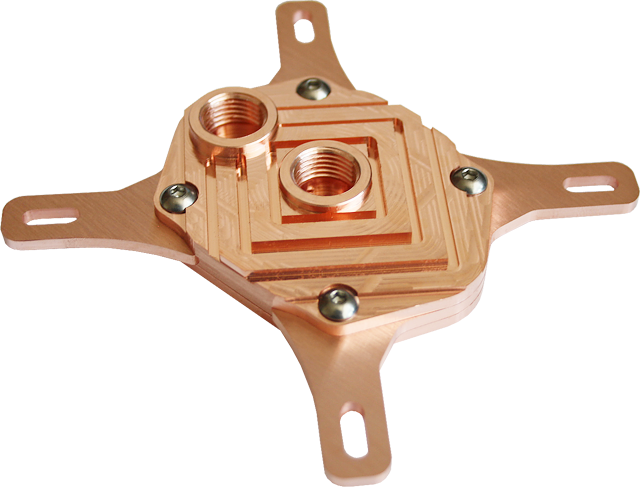

Hat das Review vom Sx700 eigentlich jmd. gelesen? Habe heute mal einen Referenzkühler für den Grill geplant. Die Bodenplatte ist auch schon fertig und den Rest möchte ich heute auch noch fräsen. Vielleicht schaff es ich noch Bilder davon zu machen. Der Kühler ist recht einfach aufgebaut. Im groben und ganzen basiert er auf den legendären Nexxxos XP. Allerdings etwas strömungsoptimierter und aufwendiger in der Fertigung. Die Struktur der Bodenplatte wurde mit einen 0,5mm Fingerfräser gefräßt. Die Pins sind immer versetzt und rund ausgeführt. Sowas hat man ab und an in anderen Projekten mal vorgefunden, jedoch nie in einer solchen Dimension. So ergibt sich eine minimum Kanalbreite von nur 0,5mm und einen Pindurchmesser von ebenfalls 0,5mm. ->590Pins. Die Kanaltiefe wurde auf 1,3mm begrenzt aufgrund der Schneidenlänge des Fräsers. Nach 2 Ansätzen war der Boden fertig. Nach etwa 1mm brach der Fräser beim ersten Versuch ab. Daher habe ich die Struktur nochmal mit 80% Speed nachgefräßt und das Ergebnis ist hervorragend. Die Struktur hat sage und schreibe 3h in Anspruch genommen. Für eine Serienfertigung undenkbar. Hinzu kommen noch angephaste 8 kleine Stützstege im Boden die den Boden stabilisieren sollen. Aufgrund der geringen Kanaltiefe ist die Restbodenstärke im Verhältnis zu vielen kommerziellen Kühlern mit 1,2mm recht hoch, aber immernoch Wirkungsvoll. Die Düsenplatte besteht aus 6mm Kupfer und besitzt 60Stk 0,7mm Bohrungen. Diese kann ich leider nicht realisieren weil ich kein Bock habe für einen Kühler extra Bohrer zu bestellen die ich möglicherweise nie wieder brauche. Daraufhin werden Diese mit einen 1mm Bohrer gebohrt. Zentrisch liegt noch eine 3mm Bohrung. Der Kühler sollte in Sachen Kühlleistung und Durchfluss noch ungefähr im vorderen Mittelfeld der kommerziellen Kühler mithalten können. Schätzungsweise um 180L @ 14,7K bei 160W Quadcoredummy. Näheres dazu wenn er gefertigt und gegrillt wurde. Anbei noch ein paar Render.






EDIT (autom. Beitragszusammenführung):


Folgend das Original...





Zuletzt bearbeitet:
Nein nicht wirklich. Der Boden müsste eine andere Struktur bekommen, dann wäre es sinnvoll. Preisleistung ist dann jedoch noch nicht gegeben. Dafür brauch ich ne schicke Spindel mit WZW und ne Maschine die den ganzen Tag nur schlitzt.

Hi Leute,
ich hab jetzt das MSI P67A-GD65 und das Gigabyte P67A-UD3P-B3 hier und wollt mal fragen welches Board besser zum Grill passt. Über hilfreiche Antworten würde ich mich sehr freuen. Entweder kommt ein I5 2400 oder ein I5 2500K drauf. Kommt drauf an wieviel Wärme der 2400 erzeugt. Speicher sind Crucial 8GB Kit (4GBx2), 240-pin DIMM, DDR3 PC3-10600 memory module 1,35V, CL9. Danke im voraus.

Ps: der Proto ist deutlich besser als erwartet ;-) Ergebnisse gibts später.

Endlich hab ich es mal gschafft das P67A von Msi zu vermessen. Kurzer Hand habe ich gleich die Kühler dafür gezeichnet. High Resolution wenn ihr auf das Bild klickt.

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

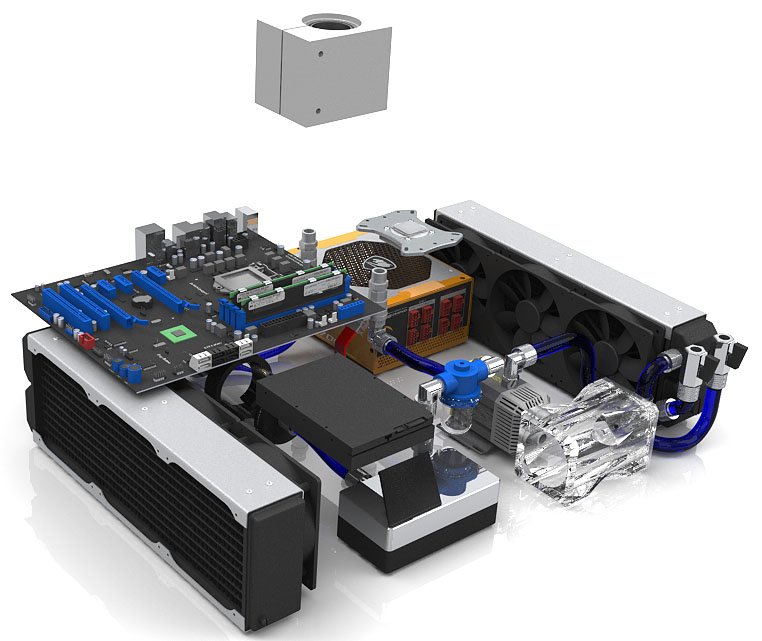

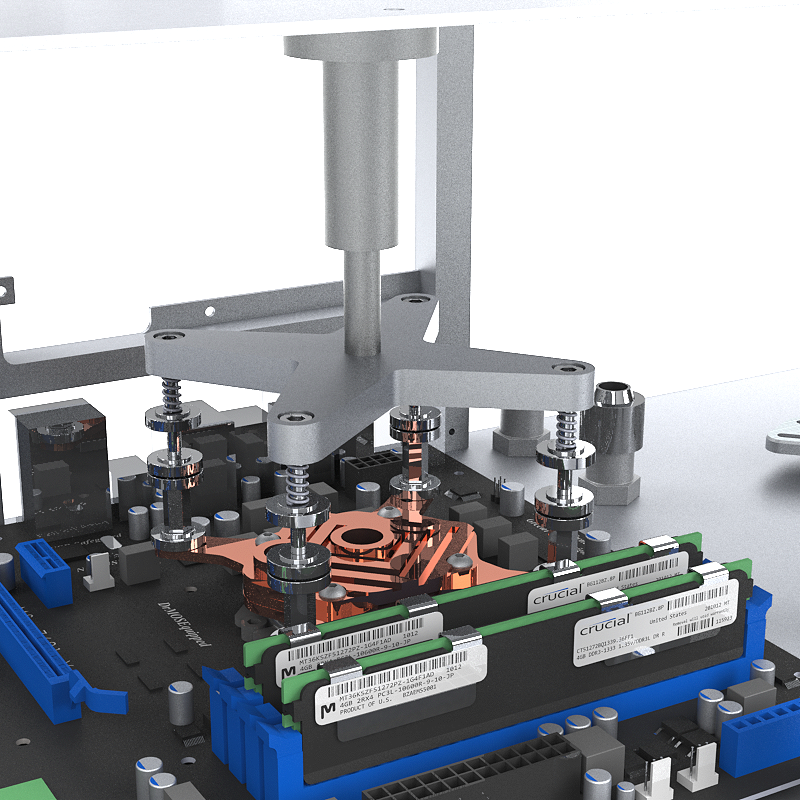

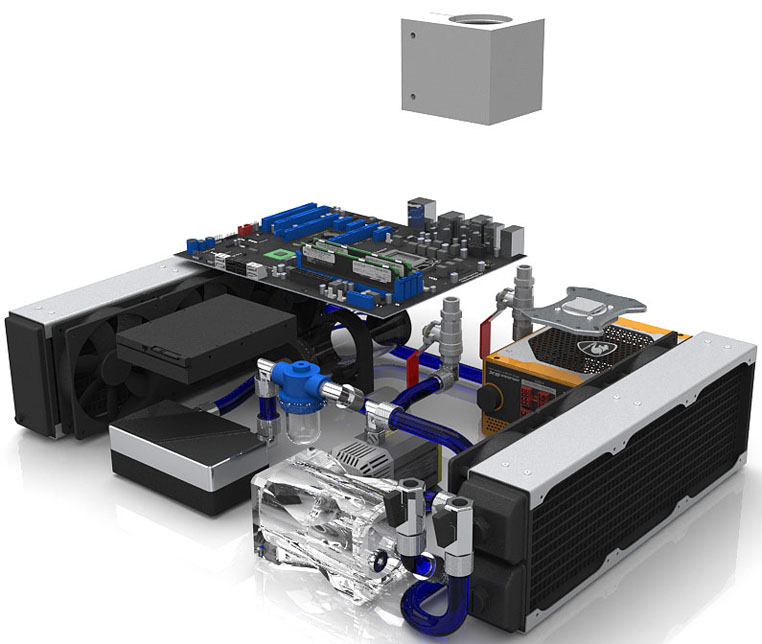

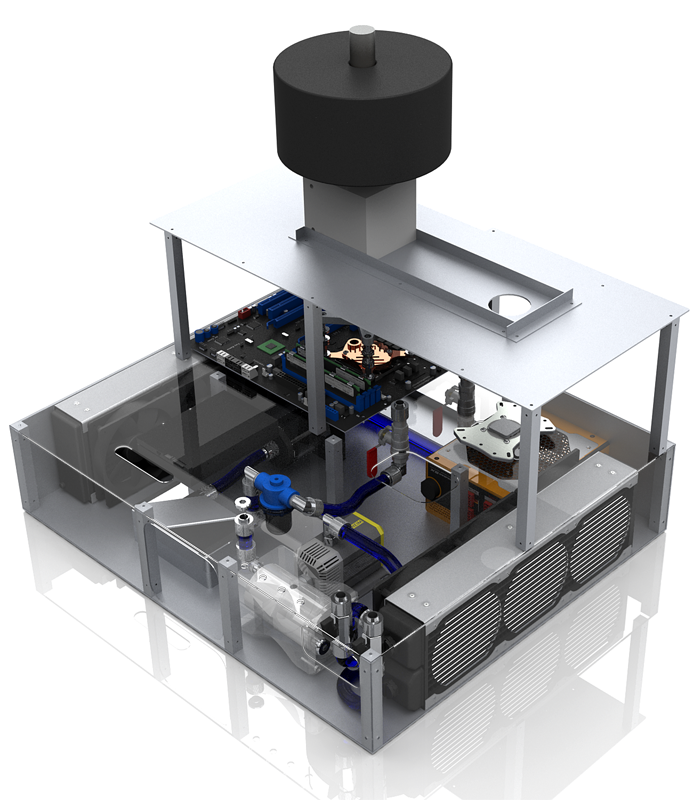

So, nach gut 1 Jahr geht es hier sporadisch weiter. Einige Teile wurden zusammengetragen und wurden vermessen. Jetzt habe ich erstmal die gängige Hardware zurechtgelegt und verschlaucht. Ich muss mir jetzt noch um alle Kabel ein Kopf machen sowie muss noch die Messelektronik integrieren. Für das erste ist das jedoch schonmal ein geeigenetter Aufbau. Aktuell bewege ich mich auf 2 Montageebenen. Vorraussichtlich kommt jedoch noch eine Ebene hinzu. Dort wird ein Labornetzteil integriert zur Versorgung des Heizfets. Wenn auf dieser ebene noch Platz für ein Laptop ist wäre das natürlich toll.




Die Konstruktion sieht ja schon Mal recht edel aus. Autodesk Inventor ??

Soll die Halterung oberhalb der CPU für einen Stickstoff- oder Trockeneis-Kühler sein ?

Ja, war mir aber nicht sicher, ob es nach teils acht Jahren noch darum geht. Man hätte ja auch denken können, dass die Testphase abgeschlossen wurde und du dein Sekundärziel nun verfolgst und einen i7 oder ähnliches kühlen willst.

In erster Linie soll hier aber geiheizt werden ;-)


EDIT (autom. Beitragszusammenführung):

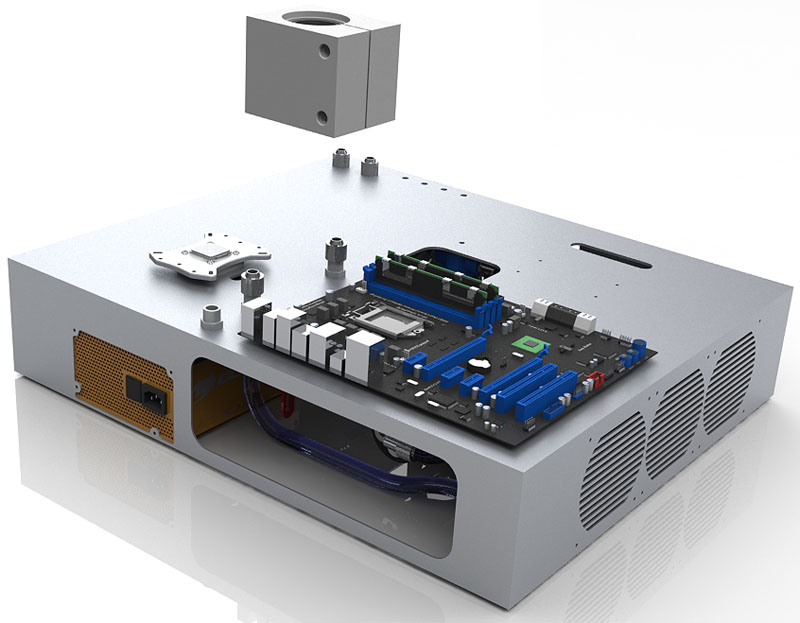

Habe eben noch ein paar Blechteile eingezeichnet die dem Gehäuse zuzuordnen sind. Beim nächsten Update sollten bis auf einige kleine Details die Planung abgeschlossen sein, und man könnte ggf. schon mit der Fertigung anfangen. Dauert aber noch paar Wochen.


Zuletzt bearbeitet:

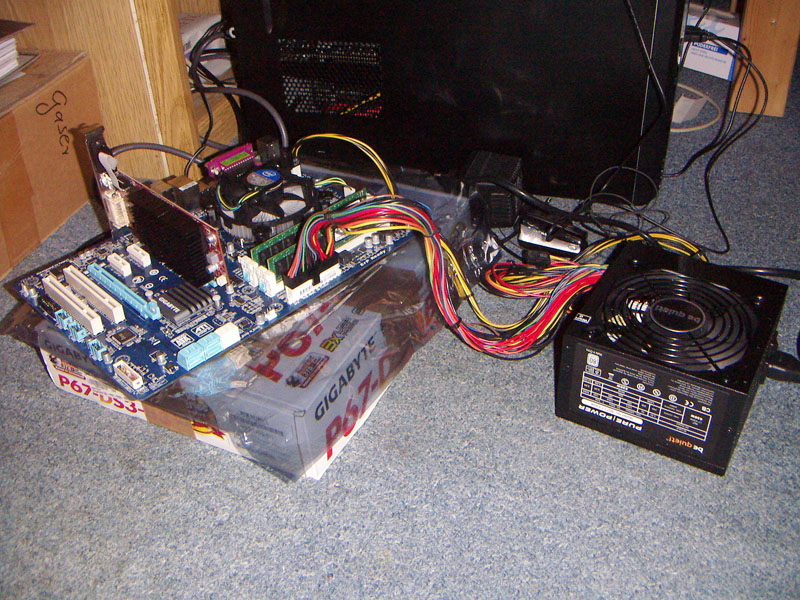

Heute ma die Hardware geprüft.
Mein Kosmonauten Ram Crucial (4GB PC3-10600 DDR3-1333 ECC Registered CL9 240-pin DIMM 1.35v Low Voltage Dual Rank Memory Module Mfr P/N CT51272BQ1339.36FF1) funzt mit den Brett leider nicht. Inzwischen ist es ein Gigabyte P67-DS3-B3 geworden und ein I5 2500K. Durch den freien Multi lohnt es sich auch herkömlichen OEM Ram (Crucial 2GB, 240-pin DIMM, DDR3 PC3-10600 memory module, Part Number: CT25664BA1339 ) einzusetzen. Dem Testsystem macht es ja nix aus ob es 4GB Ram oder 8GB Ram läuft. Und zum takten nutze ich somit nur den Multi. Ein neues Nt gibt es ebenfalls. Das Cougar ist für die Graka und das mäßige oc einfach unterfordert. Ich habe mich für das preisgünstige und leise Bequit Pure Power L7 entschieden. Mit 430W bietet es zwar nicht viel Spielraum nach oben, für eine LowendKarte und mäßigen Oc eines I5 2500K reicht es jedoch aus. Ich versuche im laufe der nächsten Woche das Layout fertig zubekommen sodass ich schonmal so langsam mit einen Auge auf die Fertigung schauen kann. Zeit wirds... Aber erstmal muss die neue Fräse laufen. Die letzten Teile müsste nächste woche eintrudeln, dann könnte man zumindest schonmal mit spielen.


Die Vorbereitungen sind weitgehend abgeschlossen. Wie es auf dem Table aussehen wird weiß ich noch nicht genau. Da werde ich später improvisieren. Anbei vorerst der letzte Entwurf. Jetzt geht es ans sparen und an die Umsetzung. Soll schließlich auch mal irgendwann laufen 🙂

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren
