Unkontrollierter Basteldrang
- Ersteller al_bundy
- Erstellt am
gsg9man
New member
Hey al_bundy,
hab grad erstmal hier durchgeschaut und bin begeistert. Ich hätte auch gerne solche Maschinchen bei mir im Keller 😀 ...
Du mal ne Frage, hättest du nen ganz billigen CPU-Kühler? Muss nichts High-End technisches sein. Will nur langsam mit WaKü anfang und da habe ich mir gedacht, wenn schon einer von PCM solche Dinger macht, kann ich ihn ja auch "bereichern" 😉
gsg9man
hab grad erstmal hier durchgeschaut und bin begeistert. Ich hätte auch gerne solche Maschinchen bei mir im Keller 😀 ...
Du mal ne Frage, hättest du nen ganz billigen CPU-Kühler? Muss nichts High-End technisches sein. Will nur langsam mit WaKü anfang und da habe ich mir gedacht, wenn schon einer von PCM solche Dinger macht, kann ich ihn ja auch "bereichern" 😉
gsg9man
nixchecker14
New member
Wenn du was billiges willst:
EK Supreme Acetal LT
Kostet nur 35€ nur bin ich mir nicht sicher, ob bundys Kühler noch billiger und schlechter/besser ist oder nicht.
Übrigens freut mich, dass du mit WaKü anfangen willst !
EK Supreme Acetal LT
Kostet nur 35€ nur bin ich mir nicht sicher, ob bundys Kühler noch billiger und schlechter/besser ist oder nicht.
Übrigens freut mich, dass du mit WaKü anfangen willst !
al_bundy
Member

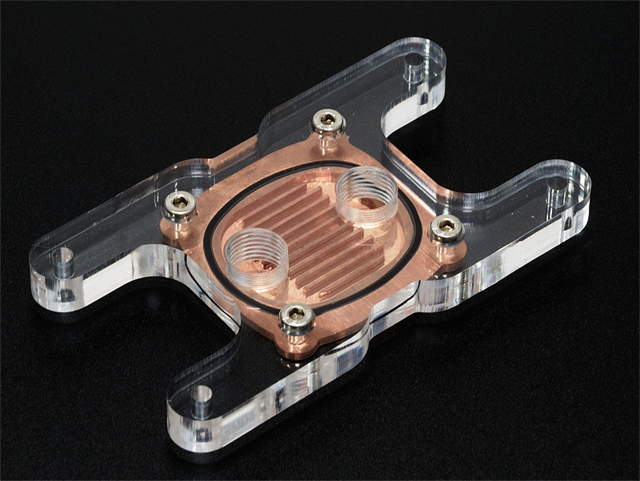

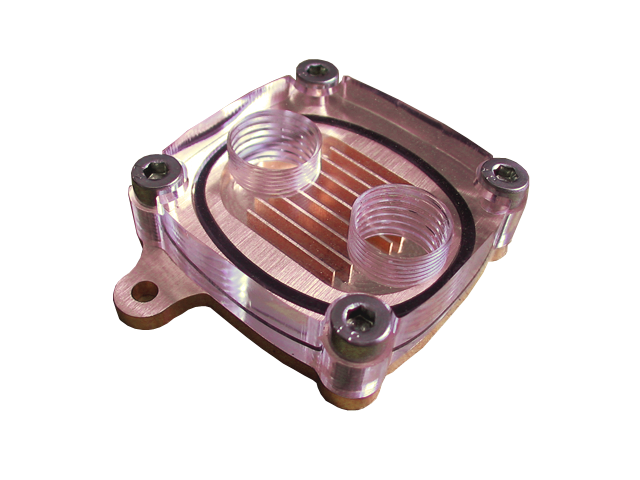

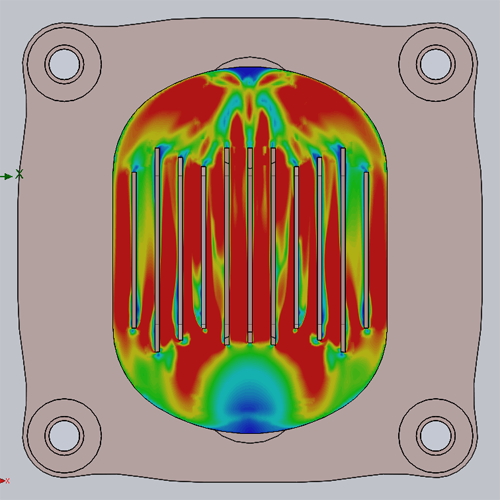

Hi, es gibt wieder Neuigkeiten. Konkret kann man alles im Meisterkühlerforum nachlesen. Heute möchte ich euch mal einen überarbeitetten cpu Kühler vorstellen. Dabei habe ich auch einmal ein Bild aus der Strömungssimulation hochgeladen. Ich konnte die Oberfläche um 10% sowie den Durchfluss um ca 6% erhöhen. Sieht auf jeden Fall geil aus.
Hier sind deutlich die roten Bereiche ersichtlich welches die schnellfließenden Wasserzonen darstellen. Diese Zonen bilden das Fundament der Kühlleistung in diesen Kühler. Es ist außerdem ersichtlich das keine nennenswerten Todwasserzonen in der Kühlstruktur vorhanden sind. Die Darstellung der blauen Zonen beinhalten die langsamfließenden und Todwasserzonen. Dort gibt es Ansammlungen von grenzschichten die hohe Performanceinbußen zur Folge haben.

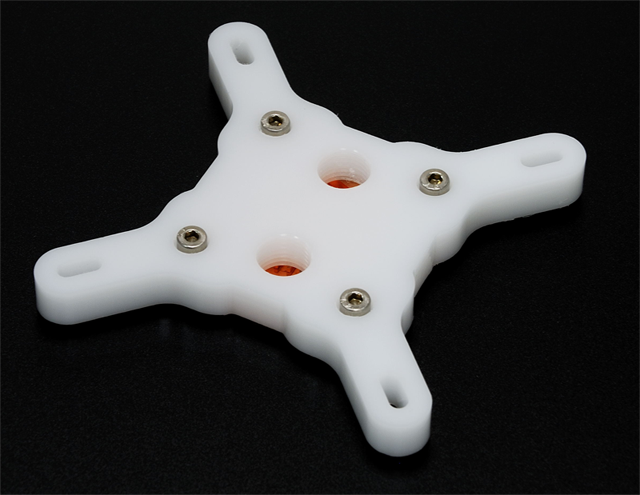

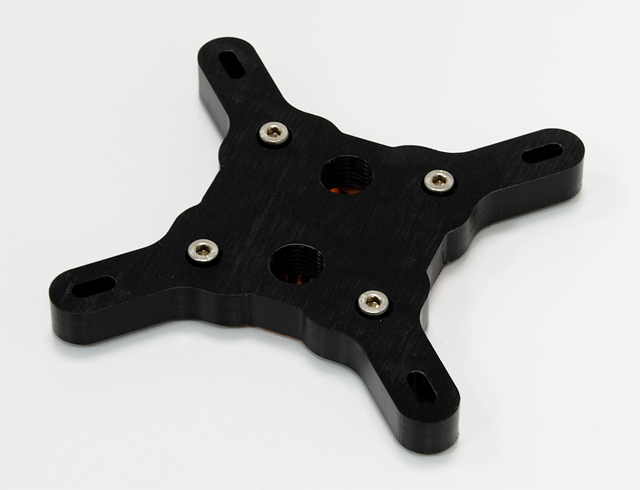

Intel So775/ So1366
AMD AM2/ AM3
Darüber hinaus habe ich endlich die Kühler für das Asus Rampage extreme fertigstellen können. Darunter ist auch ein Fullcoverkühler für die Northbridge und Southbridge. Passt alles Wunderbar und kühlt hervorragend. Die Positionierung der G1/4" Anschlussgewinde wurde so gewählt das auch große Feseranschlüsse verschraubbar sind.
Folgend die Bilder für die Schmuckstücke.

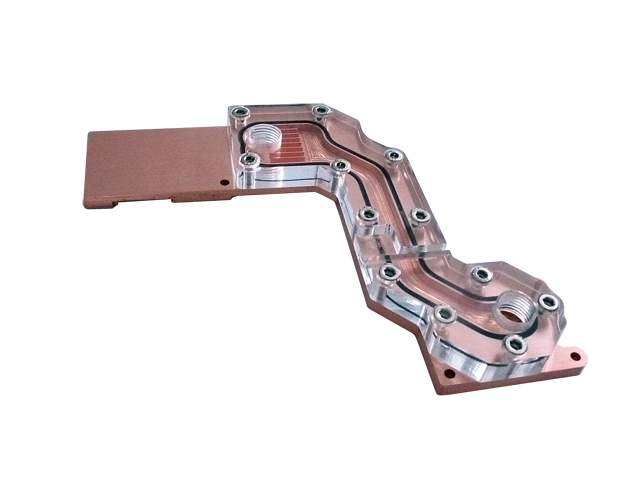

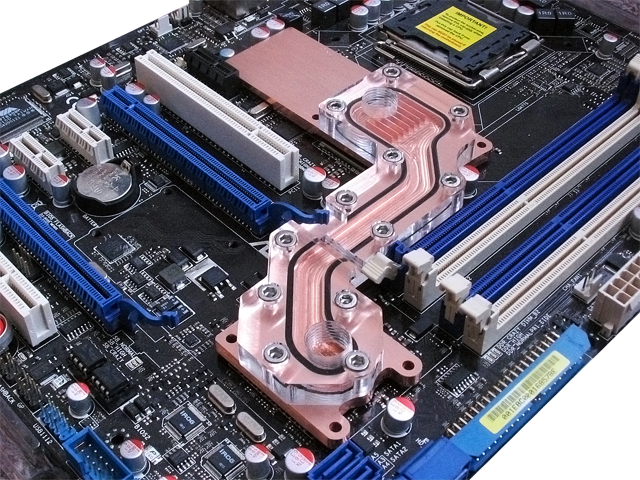

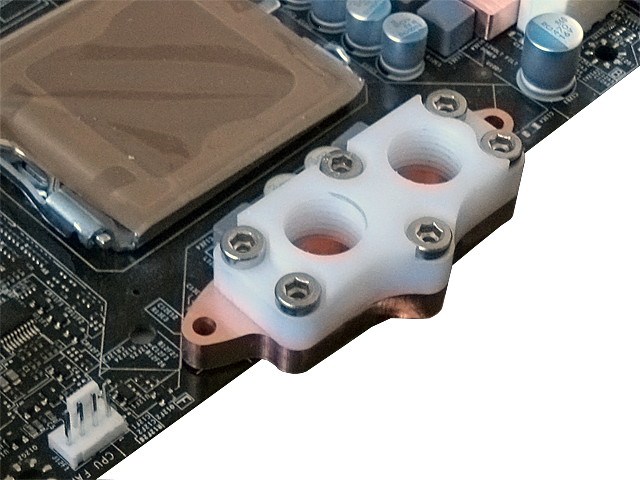

Der Fullcovercooler

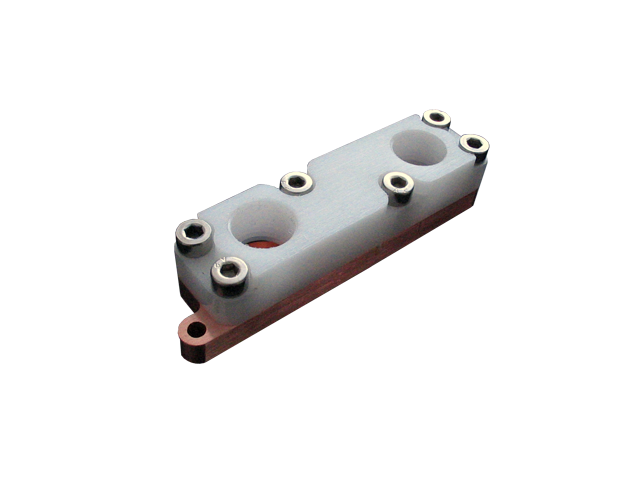

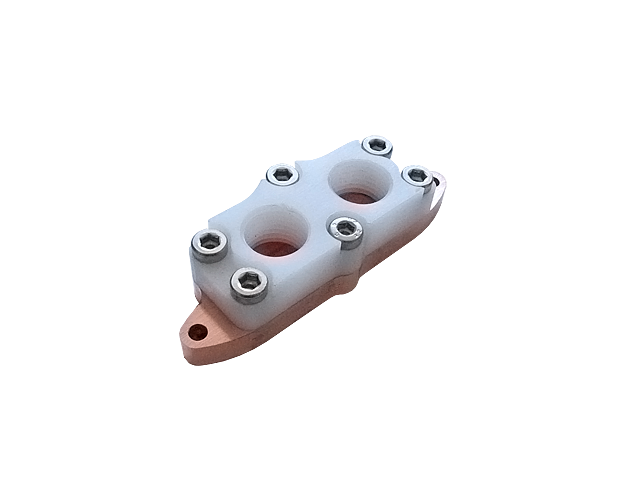

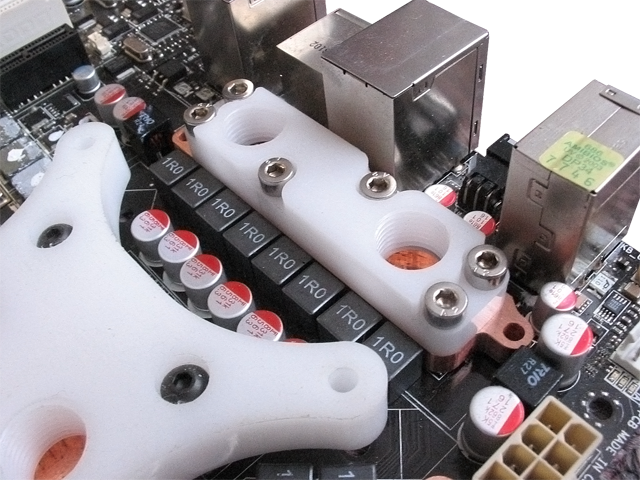

Der Spannungswandlerkühler für oben

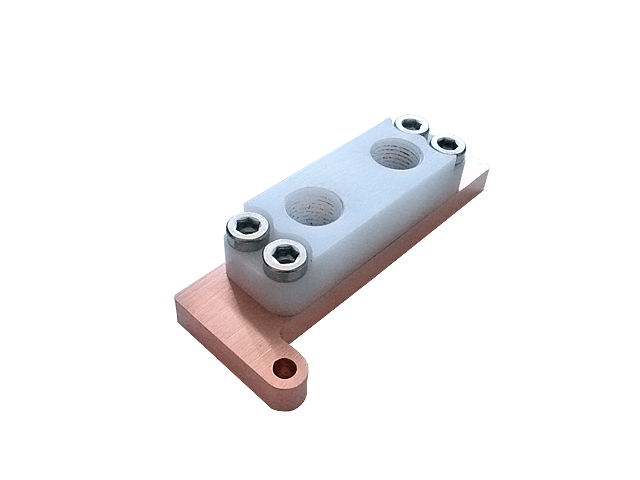

Der Spannungswandlerkühler für rechts
Weil noch ein wenig Zeit vorhanden war konnte ich mich auch um die 4870 HD in der 2GB Version kümmern. Nach einigen Tagen entstand ein GPU/Ram Kühler, ein Spannungswandlerkühler und ein Ramkühler für die Rückseite der Karte. Ich habe versucht alles so Kompakt wie möglich zu halten damit es Gewichtsmäßig keine Probleme gibt. Auch bei diesen Kühler sind keine Wärmeleitpads erforderlich. Alle Chips können mit Wärmeleitpaste bestrichen werden. Jeder der Kühler wurde mit G1/4" Anschlussgewinde ausgestattet. Glücklicherweise blieb soviel Spielraum das auch größere Anschlussgewinde verwendet werden können.

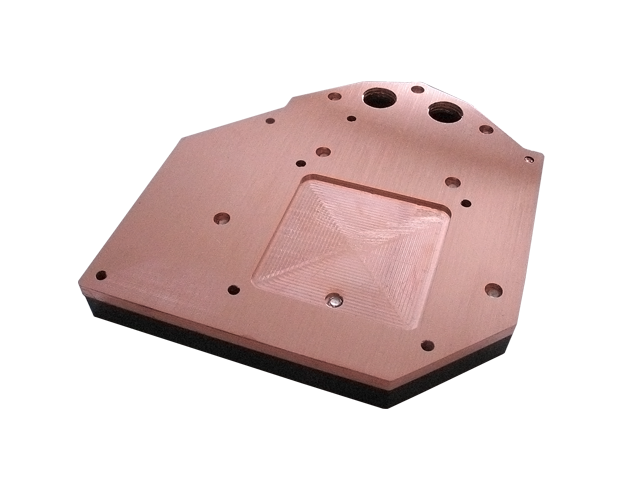

Narrow Line GPU Ati 4870 HD 2Gb

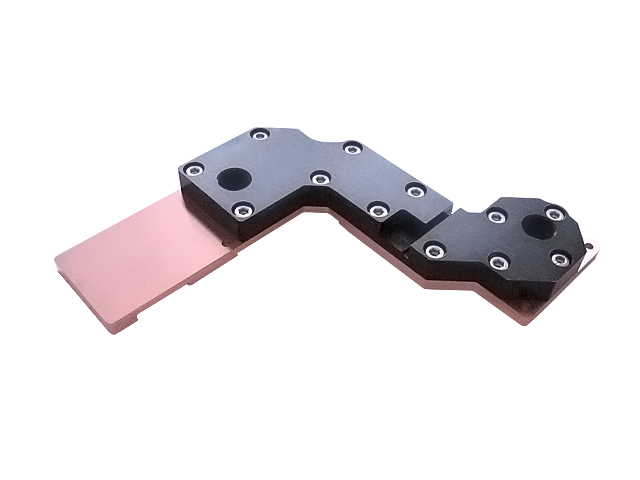

Narrow Line Spannungswandler Ati 4870 HD 2Gb

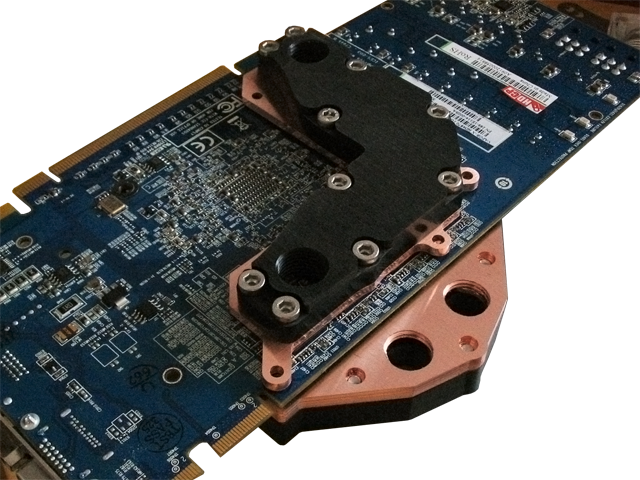

Narrow Line Ramkühler Ati 4870 HD 2Gb

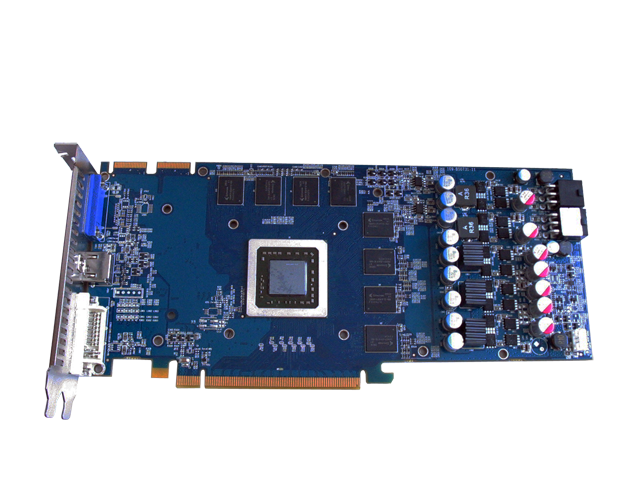

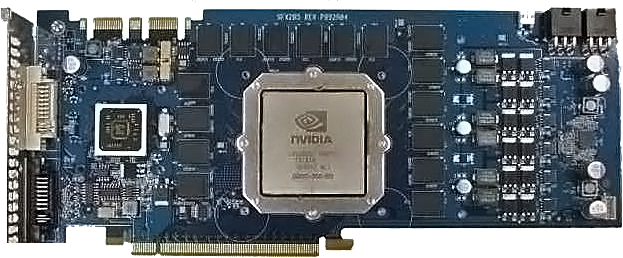

Diese Wasserkühler sind für folgendes Layout geeignet.
So und weils ja Leute gibt die geil auf noch mehr Bilder sind stelle ich euch mal die Kühler für das JW 790 gx extreme vor. Dieses Board gestalltete sich relativ problemlos. Innerhalb weniger Stunden war die Sache erledigt.
Narrow Line Cs JW 790 GX extreme

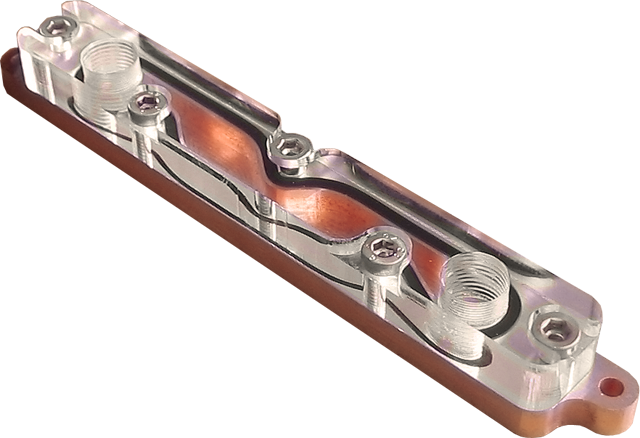

Narrow Line Sp JW 790 GX extreme Spannungswandler oben
In rund 4 Wochen wirds das nächste update geben, wenn ich denn dazu komme. Bei mir steppt immo tierisch der Bär. Neue Werkzeuge, neue Kumpels neue Orientierung. Ich kann aber versprechen das es sich wiederum um Grakakühler, Mainboardkühler und auch CPU Kühler drehen wird.
gruß Marc
Hier sind deutlich die roten Bereiche ersichtlich welches die schnellfließenden Wasserzonen darstellen. Diese Zonen bilden das Fundament der Kühlleistung in diesen Kühler. Es ist außerdem ersichtlich das keine nennenswerten Todwasserzonen in der Kühlstruktur vorhanden sind. Die Darstellung der blauen Zonen beinhalten die langsamfließenden und Todwasserzonen. Dort gibt es Ansammlungen von grenzschichten die hohe Performanceinbußen zur Folge haben.
Intel So775/ So1366
AMD AM2/ AM3
Darüber hinaus habe ich endlich die Kühler für das Asus Rampage extreme fertigstellen können. Darunter ist auch ein Fullcoverkühler für die Northbridge und Southbridge. Passt alles Wunderbar und kühlt hervorragend. Die Positionierung der G1/4" Anschlussgewinde wurde so gewählt das auch große Feseranschlüsse verschraubbar sind.
Folgend die Bilder für die Schmuckstücke.
Der Fullcovercooler
Der Spannungswandlerkühler für oben
Der Spannungswandlerkühler für rechts
Weil noch ein wenig Zeit vorhanden war konnte ich mich auch um die 4870 HD in der 2GB Version kümmern. Nach einigen Tagen entstand ein GPU/Ram Kühler, ein Spannungswandlerkühler und ein Ramkühler für die Rückseite der Karte. Ich habe versucht alles so Kompakt wie möglich zu halten damit es Gewichtsmäßig keine Probleme gibt. Auch bei diesen Kühler sind keine Wärmeleitpads erforderlich. Alle Chips können mit Wärmeleitpaste bestrichen werden. Jeder der Kühler wurde mit G1/4" Anschlussgewinde ausgestattet. Glücklicherweise blieb soviel Spielraum das auch größere Anschlussgewinde verwendet werden können.
Narrow Line GPU Ati 4870 HD 2Gb
Narrow Line Spannungswandler Ati 4870 HD 2Gb
Narrow Line Ramkühler Ati 4870 HD 2Gb
Diese Wasserkühler sind für folgendes Layout geeignet.
So und weils ja Leute gibt die geil auf noch mehr Bilder sind stelle ich euch mal die Kühler für das JW 790 gx extreme vor. Dieses Board gestalltete sich relativ problemlos. Innerhalb weniger Stunden war die Sache erledigt.
Narrow Line Cs JW 790 GX extreme
Narrow Line Sp JW 790 GX extreme Spannungswandler oben
In rund 4 Wochen wirds das nächste update geben, wenn ich denn dazu komme. Bei mir steppt immo tierisch der Bär. Neue Werkzeuge, neue Kumpels neue Orientierung. Ich kann aber versprechen das es sich wiederum um Grakakühler, Mainboardkühler und auch CPU Kühler drehen wird.
gruß Marc
Grillmaster
New member
eine augenweide, unglaublich. 😍die MB kühler😍(hammer)
was produktives kann ich leider nicht sagen aber machst du die nur für dich selber oder verkaufst du die auch?(sry hab den thread nicht...)
PS
hab den button grade gesehen fide aber kein gigabyte zubehör?
PSS
auf eurer seite wirst glücklich bin völlig baff von der rolle.
PSSS
schon mal an ne fullcoverlösung gedacht wo die spanungswandler auch mitgekühlt werden?(oder hab ich was verpasst?)das wäre doch der burnrer.mit mehreren anschlüssen damit man das individuel istallieren kann.oder ist das quark.
was produktives kann ich leider nicht sagen aber machst du die nur für dich selber oder verkaufst du die auch?(sry hab den thread nicht...)
PS
hab den button grade gesehen fide aber kein gigabyte zubehör?
PSS
auf eurer seite wirst glücklich bin völlig baff von der rolle.
PSSS
schon mal an ne fullcoverlösung gedacht wo die spanungswandler auch mitgekühlt werden?(oder hab ich was verpasst?)das wäre doch der burnrer.mit mehreren anschlüssen damit man das individuel istallieren kann.oder ist das quark.
Zuletzt bearbeitet:
al_bundy
Member
im grunde is alles soweit hier vertreten
Bongos
Member
WOW....hab diesen Thread eben entdeckt und ich muss sagen: Das sieht echt nach Milimeterarbeit aus. Ich glaube das du schon eine um einiges bessere Qualität ablieferst als manche Markenhersteller...Und das du das alles selber in Einzelarbeit fertigst ist auch echt hammer.
Wenn du soweiter machst und nochmal so einen großen Fortschritt machst wie von deinem ersten Beitrag bis jetzt, dann kannst du die denk ich wirklich TEUER verkaufen!
Einzelarbeit
Wahrscheinlich ne Hammer Qualität (So siehts zumindest aus)
"Sonder"anfertigung
"Limitierte Stückzahl"
Und es sieht einfach Hammer aus! 😀
Du hast meinen vollsten Respekt!😀
Wenn du soweiter machst und nochmal so einen großen Fortschritt machst wie von deinem ersten Beitrag bis jetzt, dann kannst du die denk ich wirklich TEUER verkaufen!
Einzelarbeit
Wahrscheinlich ne Hammer Qualität (So siehts zumindest aus)
"Sonder"anfertigung
"Limitierte Stückzahl"
Und es sieht einfach Hammer aus! 😀
Du hast meinen vollsten Respekt!😀
al_bundy
Member
hi, heute abend mal ein megaupdate. 29 verschiedenne kühler möchte ich heute ma vorstellen. in der vergangenheit hatte ich leider keine zeit dazu, daher jetzt im zusammengefassten post. viel späne und eine enorme entwicklungszeit war notwenidg. aber irgendwie hab ichs geschafft...
aber schaut selber...

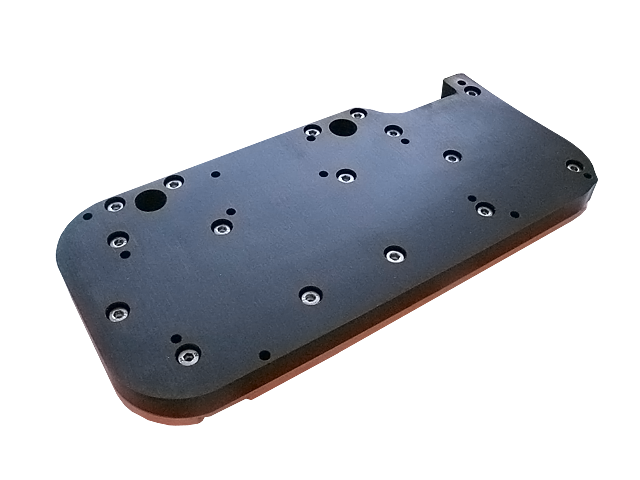

280gtx Grafikkartenrückseitenkühler

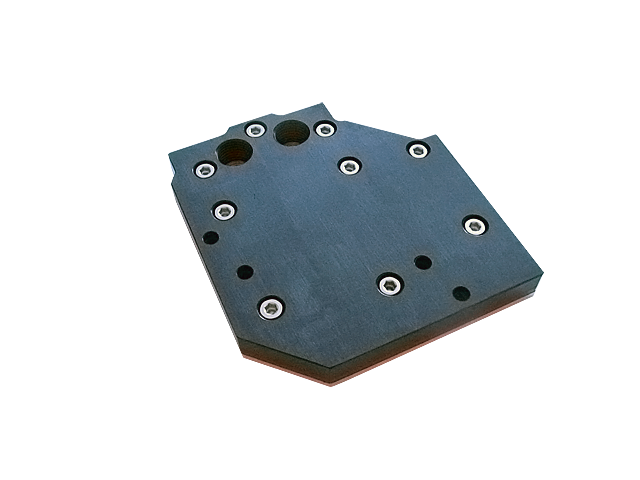

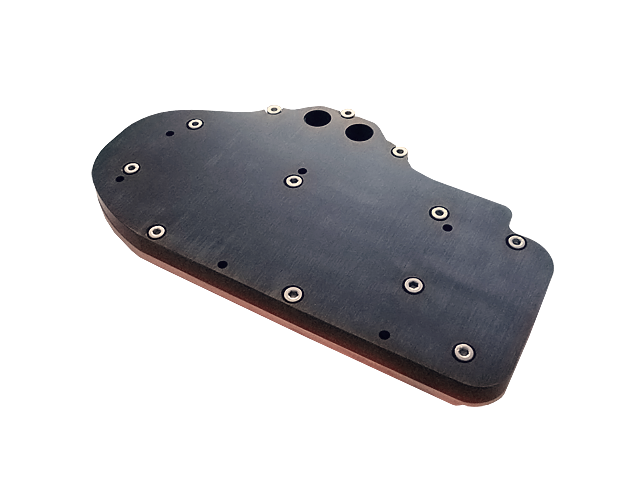

280gtx im schwarzen Delrinlook
280gtx in der Lowprofileversion für kleine Gehäuse

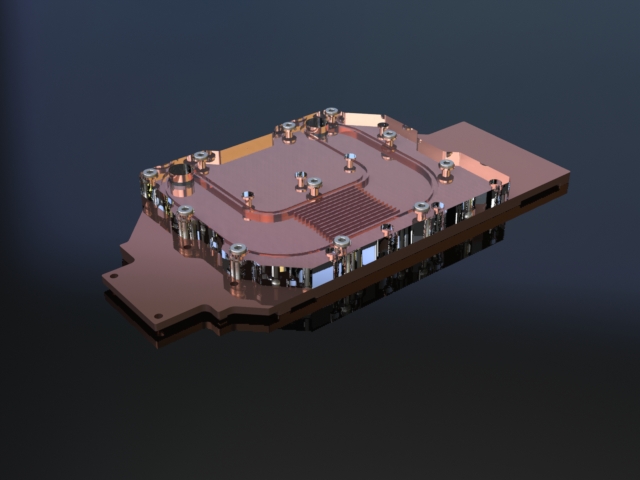

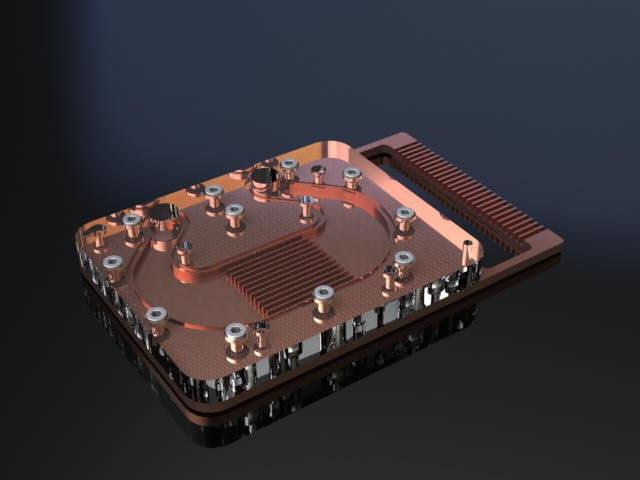

Ein nettes Renderbild von einen 285gtx Wasserkühler
285gtx in der Lowprofileversion für kleine Gehäuse

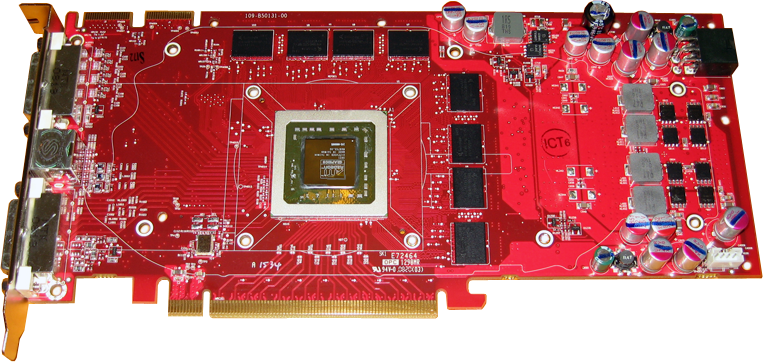

4850 für folgendes layout...

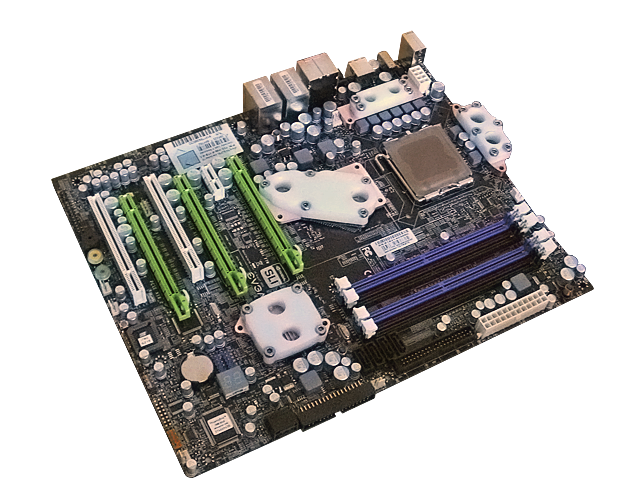

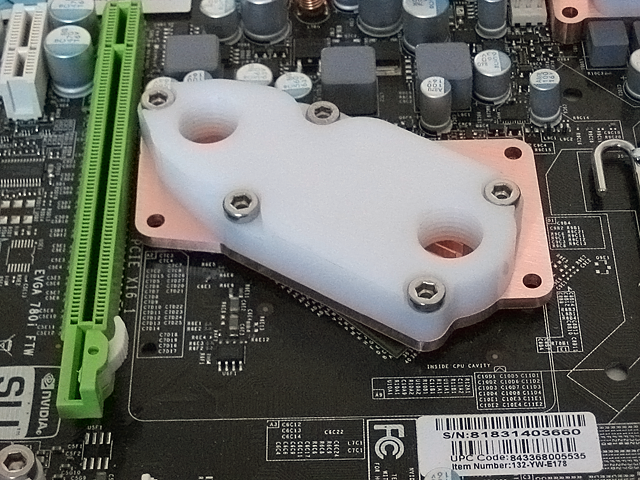

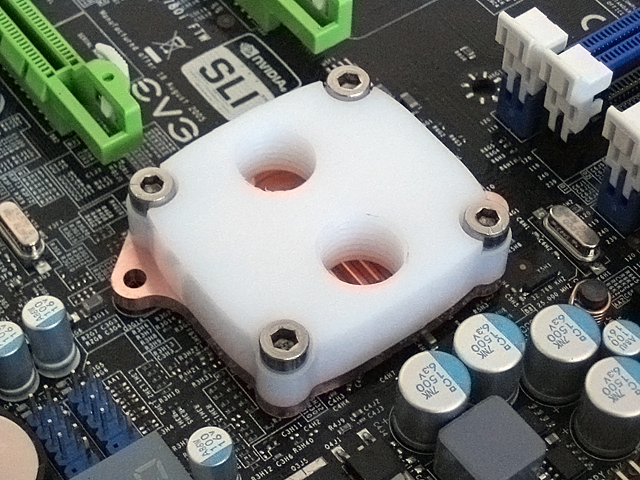

Evga 780i Sli Northbridgewasserkühler

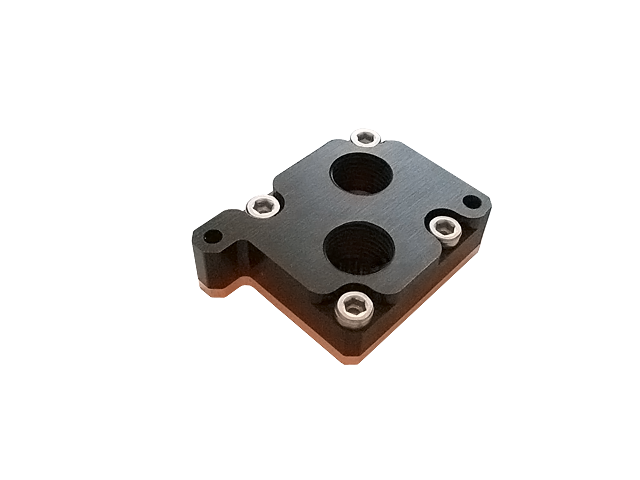

Evga 780i Sli Southbridgewasserküherl

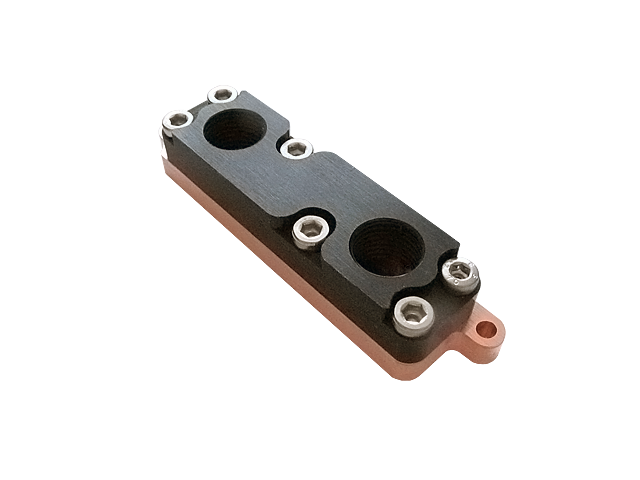

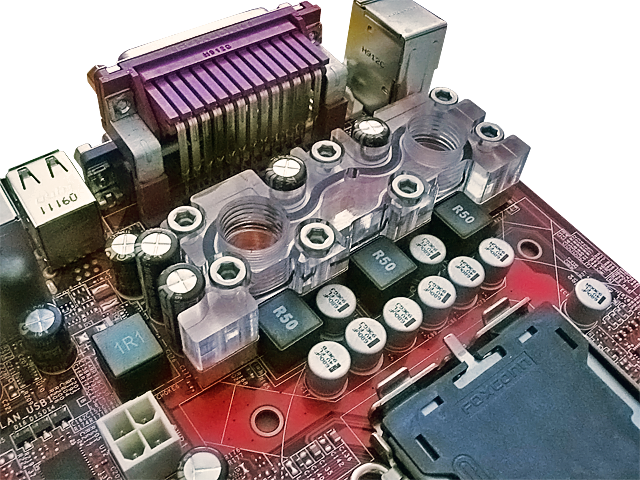

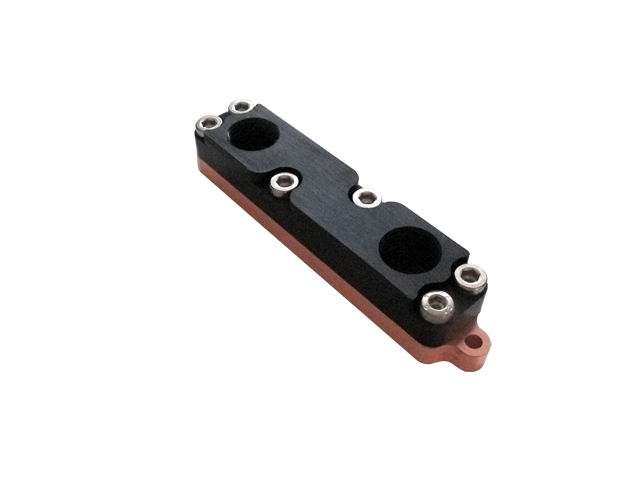

Evga 780i Sli Spannungswandlerkühler für den oberen Spawabereich
Evga 780i Sli Spannungswandlerkühler für den rechten Bereich

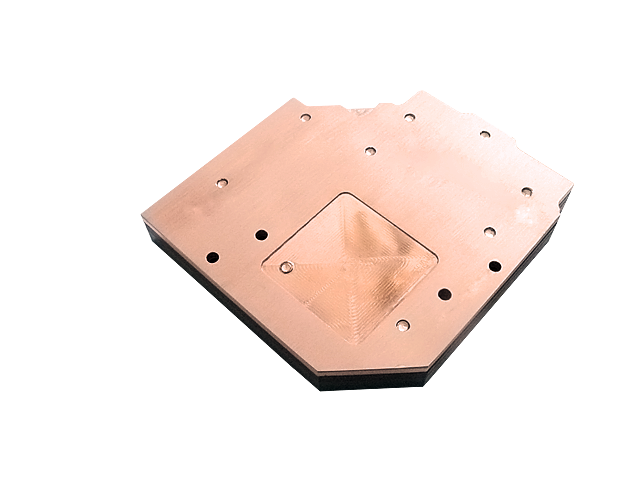

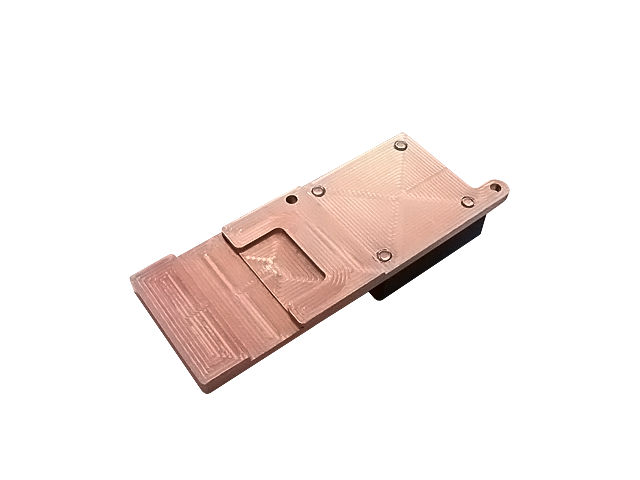

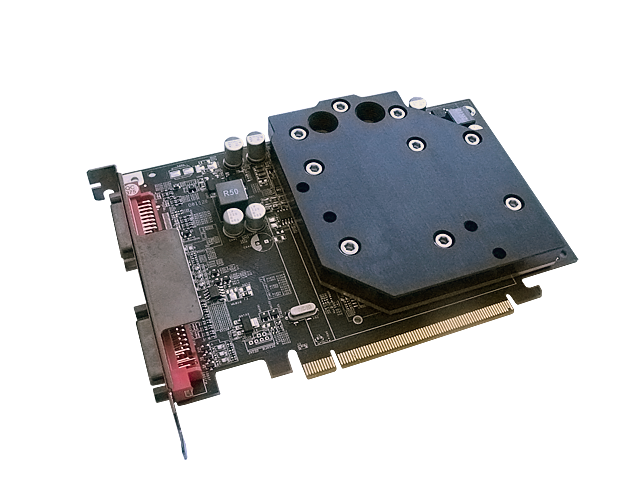

4650 Wasserkühler...
Ein weiteres renderpic von einen 4670 Wasserkühler
Und noch ein Renderpic, allerdings für die 4850

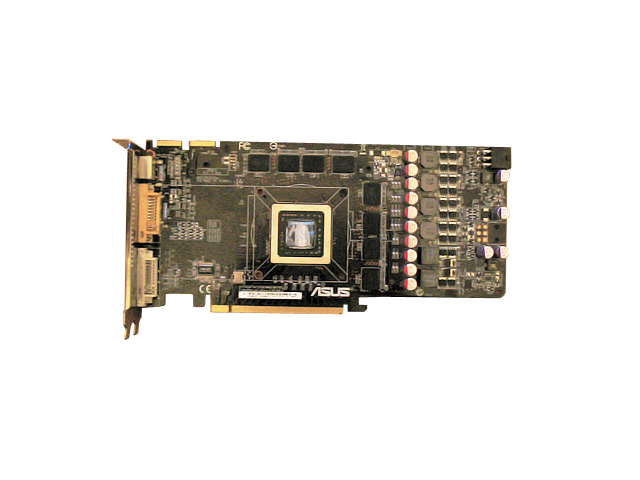

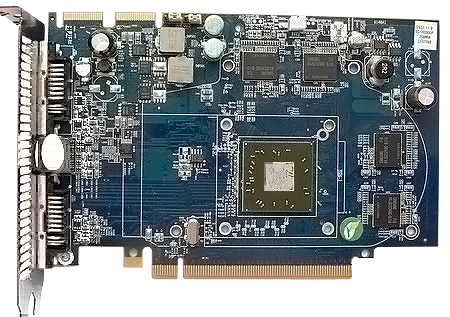

Nun die dritte Version eines 4850 Kühlers für folgendes layout...
sowie auch die Lowprofileversion

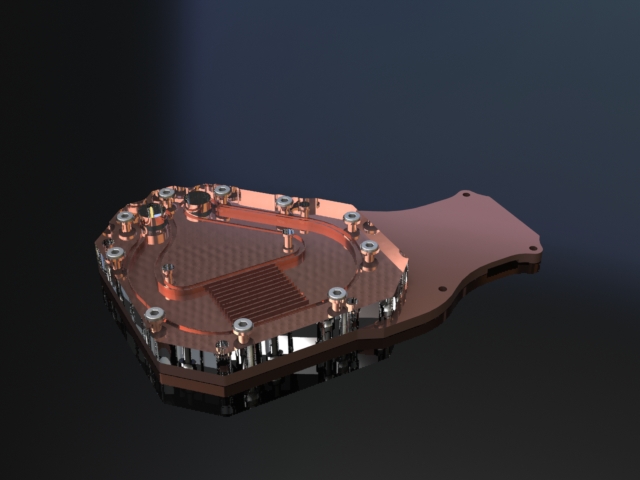

Renderpic deluxe auch für die 4870 als 2gb Ram Variante

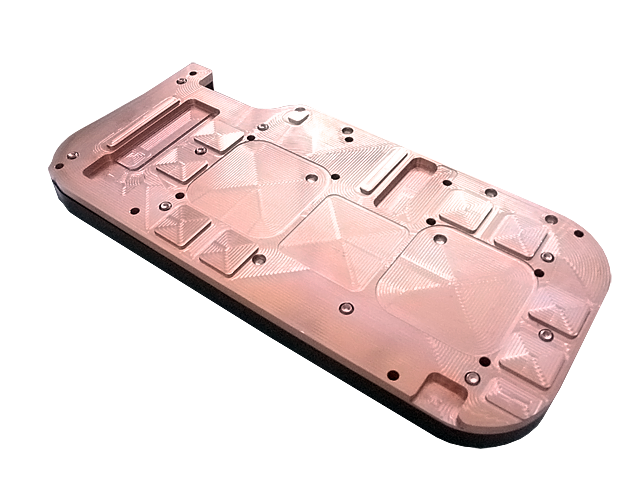

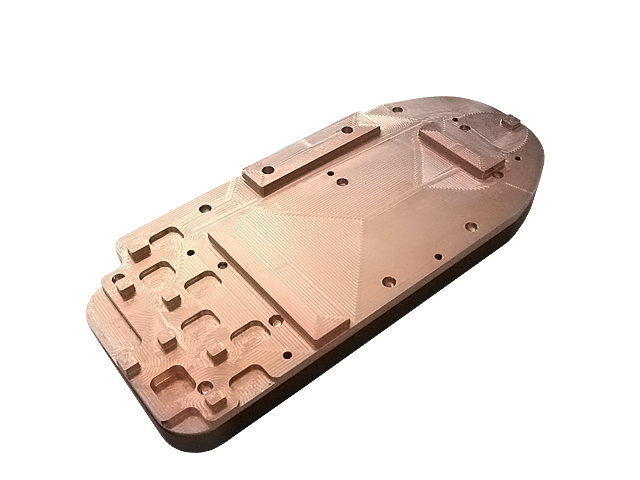

4870 Wasserkühler
4870 X2 Wasserkühler als Lowprofileversion

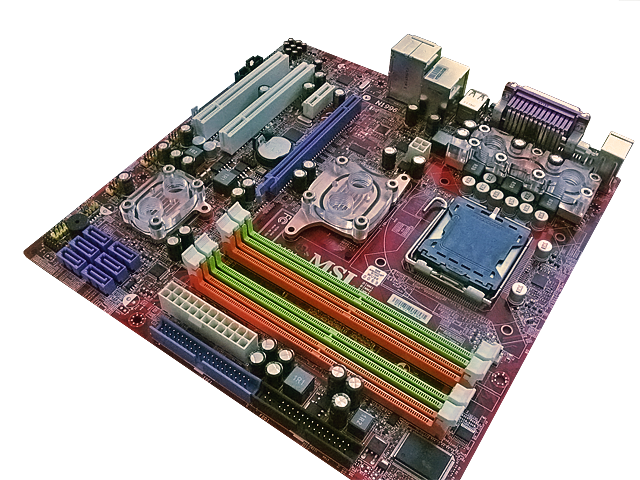

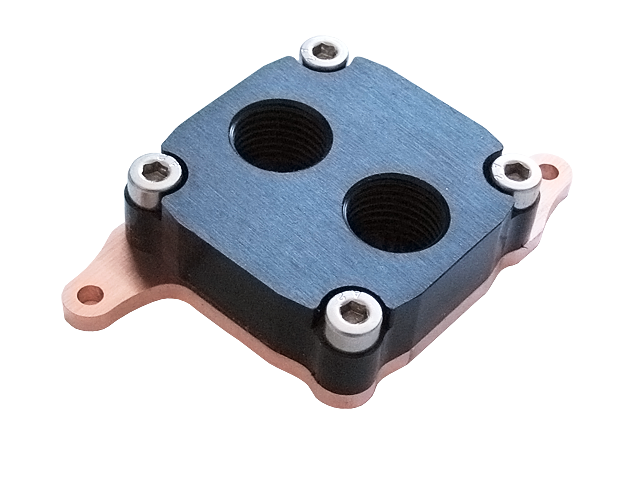

Msi G45m Wasserkühler für die Northbridge

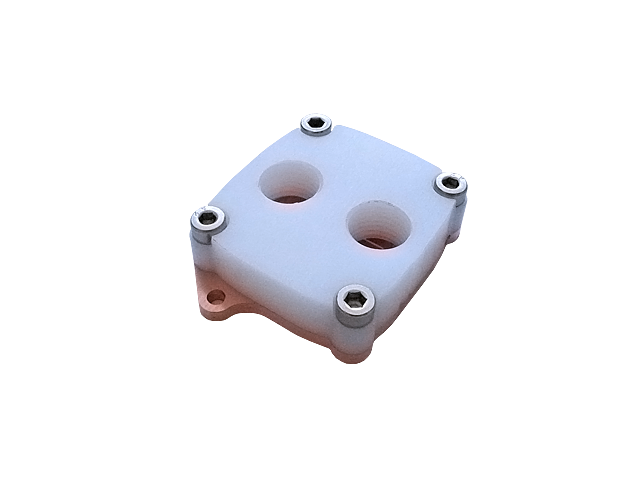

... Southbridge...

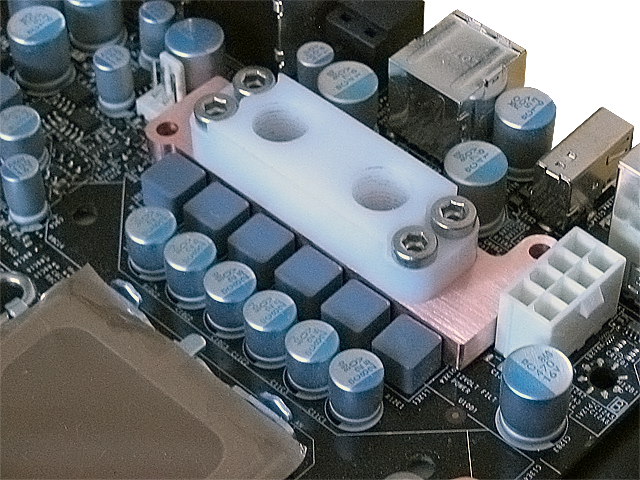

...Spawa...

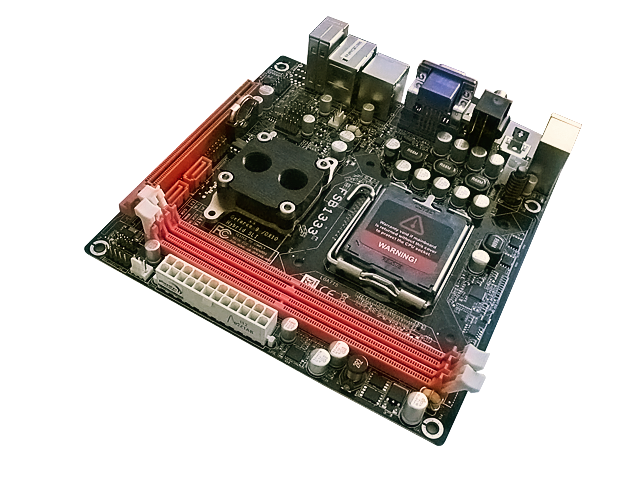

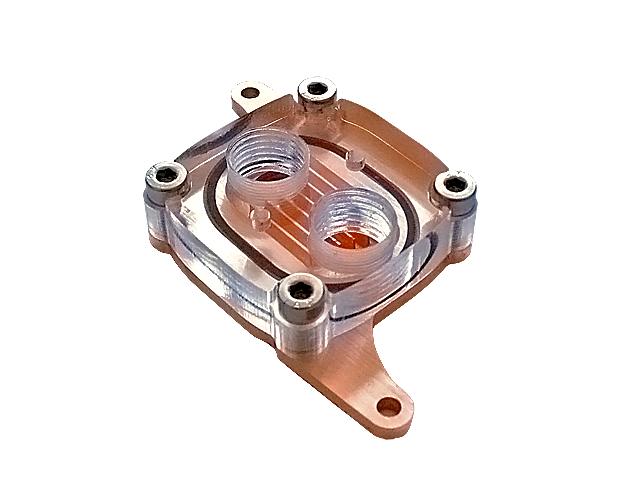

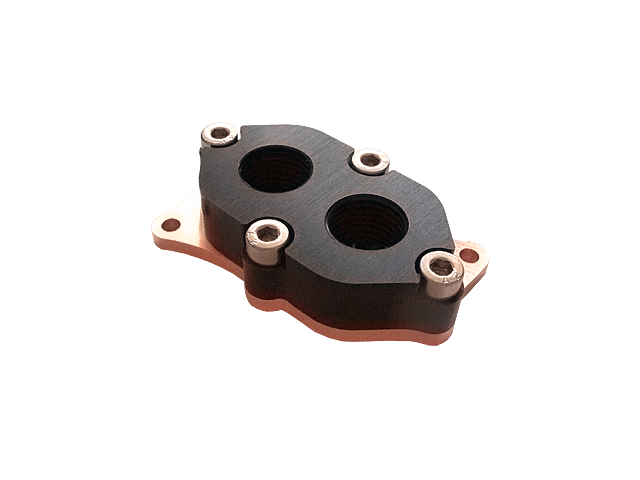

Zotac 9300 ITX Northbridge Wasserkühler

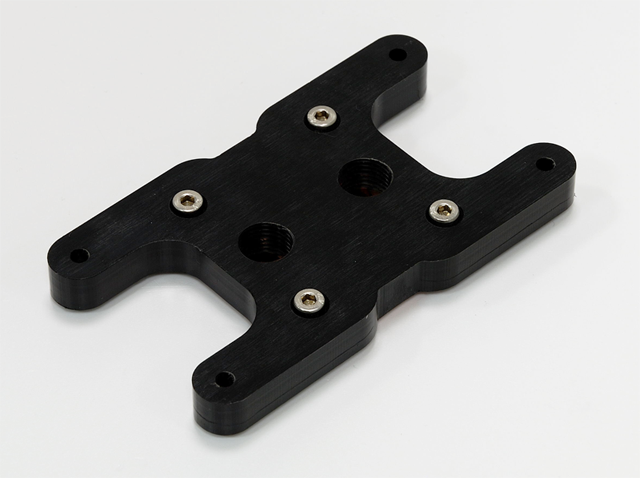

Das Rampage extreme X48 jetzt auch mal in Delrin... Fullcoverkühler für Nb und SB...
Nb
Sb
Spawa oben
Spawa rechts

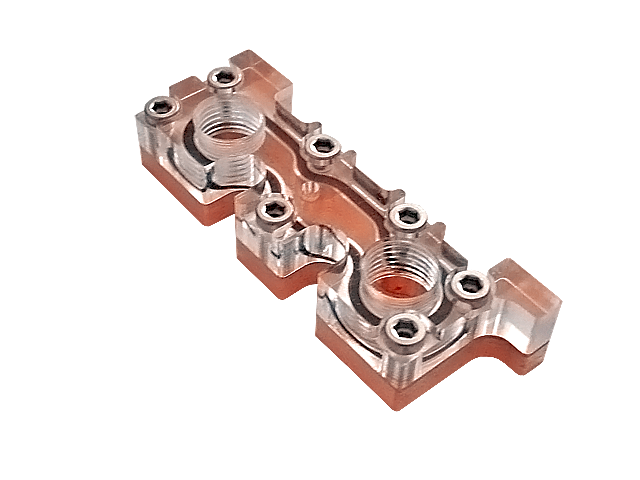

und zu aller letzt der Fuzionblock
aber schaut selber...

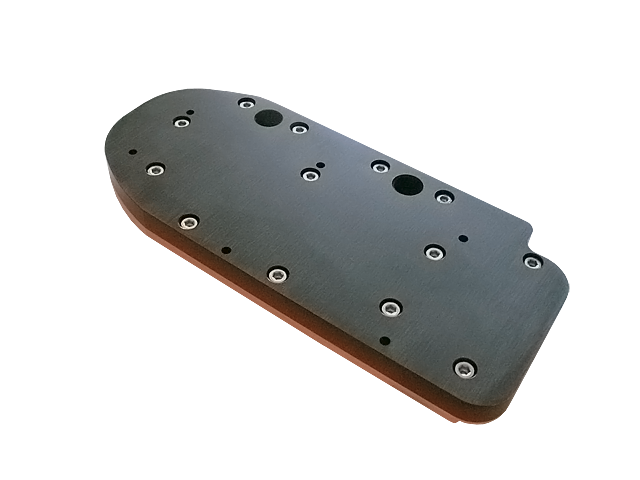

280gtx Grafikkartenrückseitenkühler
280gtx im schwarzen Delrinlook
280gtx in der Lowprofileversion für kleine Gehäuse
Ein nettes Renderbild von einen 285gtx Wasserkühler
285gtx in der Lowprofileversion für kleine Gehäuse
4850 für folgendes layout...
Evga 780i Sli Northbridgewasserkühler
Evga 780i Sli Southbridgewasserküherl
Evga 780i Sli Spannungswandlerkühler für den oberen Spawabereich
Evga 780i Sli Spannungswandlerkühler für den rechten Bereich
4650 Wasserkühler...
Ein weiteres renderpic von einen 4670 Wasserkühler
Und noch ein Renderpic, allerdings für die 4850
Nun die dritte Version eines 4850 Kühlers für folgendes layout...
sowie auch die Lowprofileversion
Renderpic deluxe auch für die 4870 als 2gb Ram Variante
4870 Wasserkühler
4870 X2 Wasserkühler als Lowprofileversion

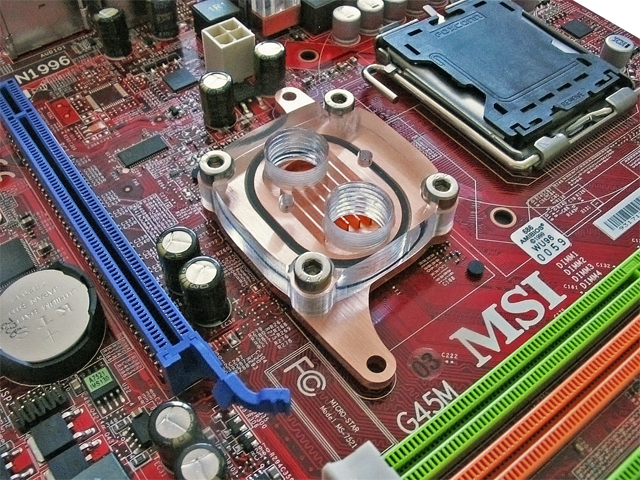

Msi G45m Wasserkühler für die Northbridge
... Southbridge...
...Spawa...
Zotac 9300 ITX Northbridge Wasserkühler
Das Rampage extreme X48 jetzt auch mal in Delrin... Fullcoverkühler für Nb und SB...
Nb
Sb
Spawa oben
Spawa rechts
und zu aller letzt der Fuzionblock
incredible-olf
Administrator
Ist liquid-extasy deine Domain?
