Corsair RS120 Max – Dicke Lüfter für hohen statischen Druck
Corsair hat Mit der RS120 Max-Serie recht spannede Lüfter vorgestellt. Diese Serie ist auf höheren statischen Druck aus und ist mit 30 mm Stärke etwas dicker als die gewohnten Lüfter, die mit 25-mm auf den meisten Radiatoren und CPU-Kühlern verbaut werden. Hinzu kommt die hochwertige Ästhetik und das sehr schlichte Design. Die RS120 Max sehen elegant aus, es gibt keine Beleuchtung. Für diesen Test haben wir das RS120 Max als 3er Kit von Corsair erhalten. Getestet wird nur einer auf unserer Teststation, um einen Vergleich zu dem Noctua NF-A12x25 PWM chromax.black, dem kürzlich getesteten Corsair iCUE LINK RX120 RGB und dem Scythe Gentle Typhoon 1850 zu ziehen.
Um die Leistung und den Geräuschpegel dieser Lüfter zu beurteilen, haben wir sie mit anderen Standardlüftern verglichen, indem wir eine Einheit auf einen Noctua NH-U12A Chromax-Kühler montiert haben. Wir haben verschiedene Testläufe durchgeführt, um ihre Effizienz und Geräuschentwicklung zu messen. Besonders positiv ist hier, dass die RS120 Max über einen gewöhnlichen 4-pin-PWM-Stecker angebunden werden und keinen Conteroller verwenden. Damit kann man sie an jedem erdenklichen Setup einsetzen.
Design und Spezifikationen

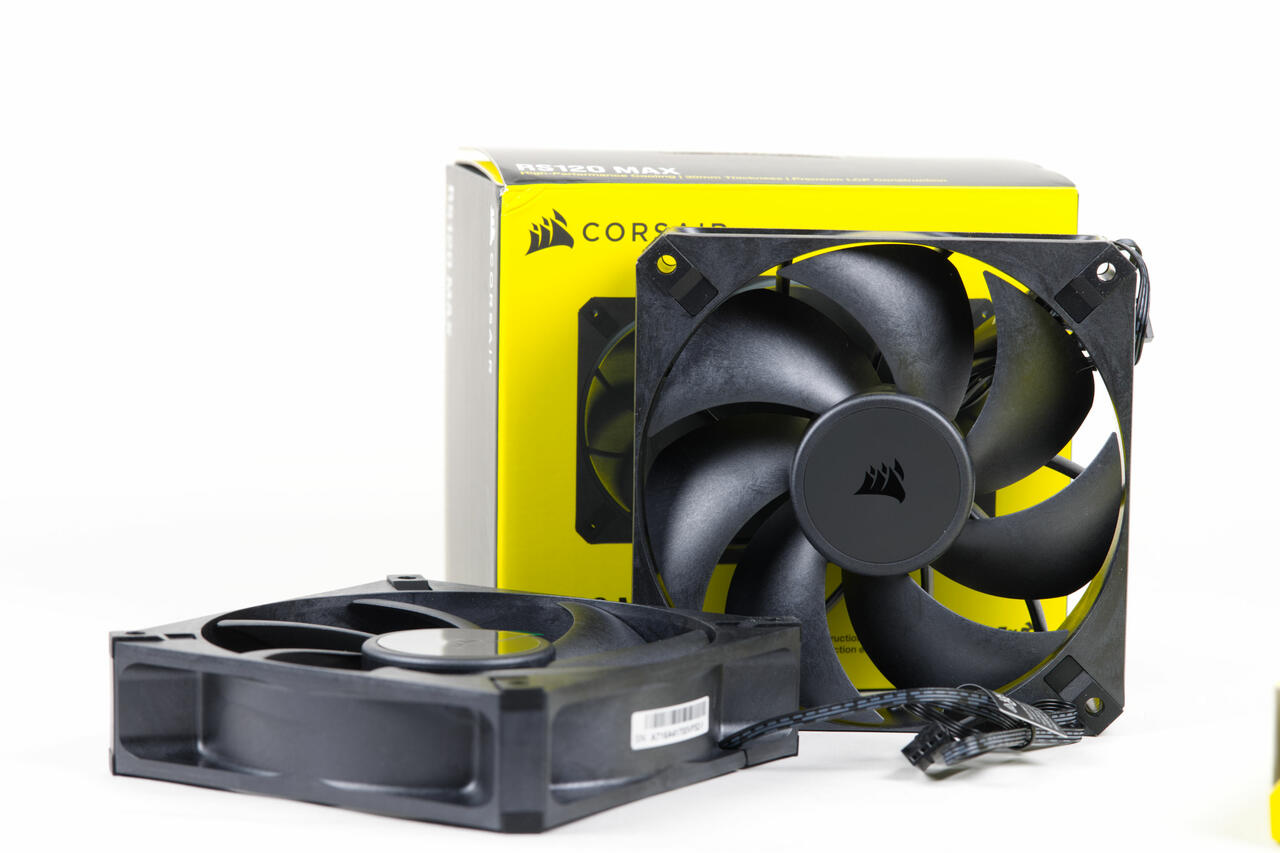

Eines der wichtigsten Merkmale der RS120 Max-Lüfter ist die Optimierung auf hoheren Druck und die hohe Verarbeitungsqualität. Laut Corsair können diese Lüfter einen Luftstrom von 28,04 bis 122,34m³/h (16,5 - 72 CFM) liefern und einen statischen Druck zwischen 0,22 und 4,2 mm-H2O erreichen. Da wir hier eine Steuerung der Drehzahl per PWM-Signal haben, kann diese stufenlos zwischen 420 und 2.000 U/min geregelt werden. Ab 1.300 U/min werden die meisten Lüfter wahrnehmbar und bei 2.000 U/Min will man eigentlich keine Lüfter betreiben – wenn man daneben arbeitet oder spielt.

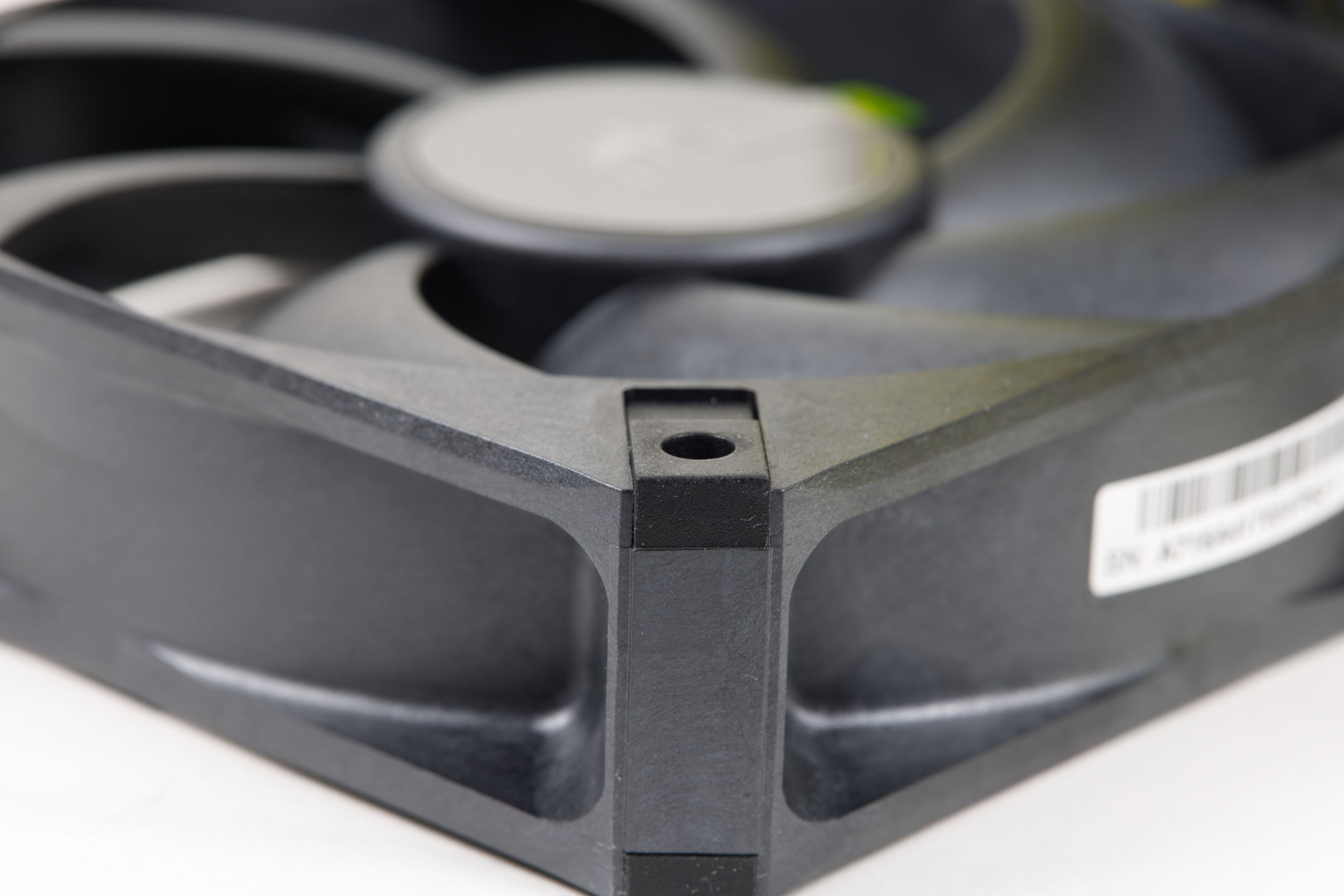

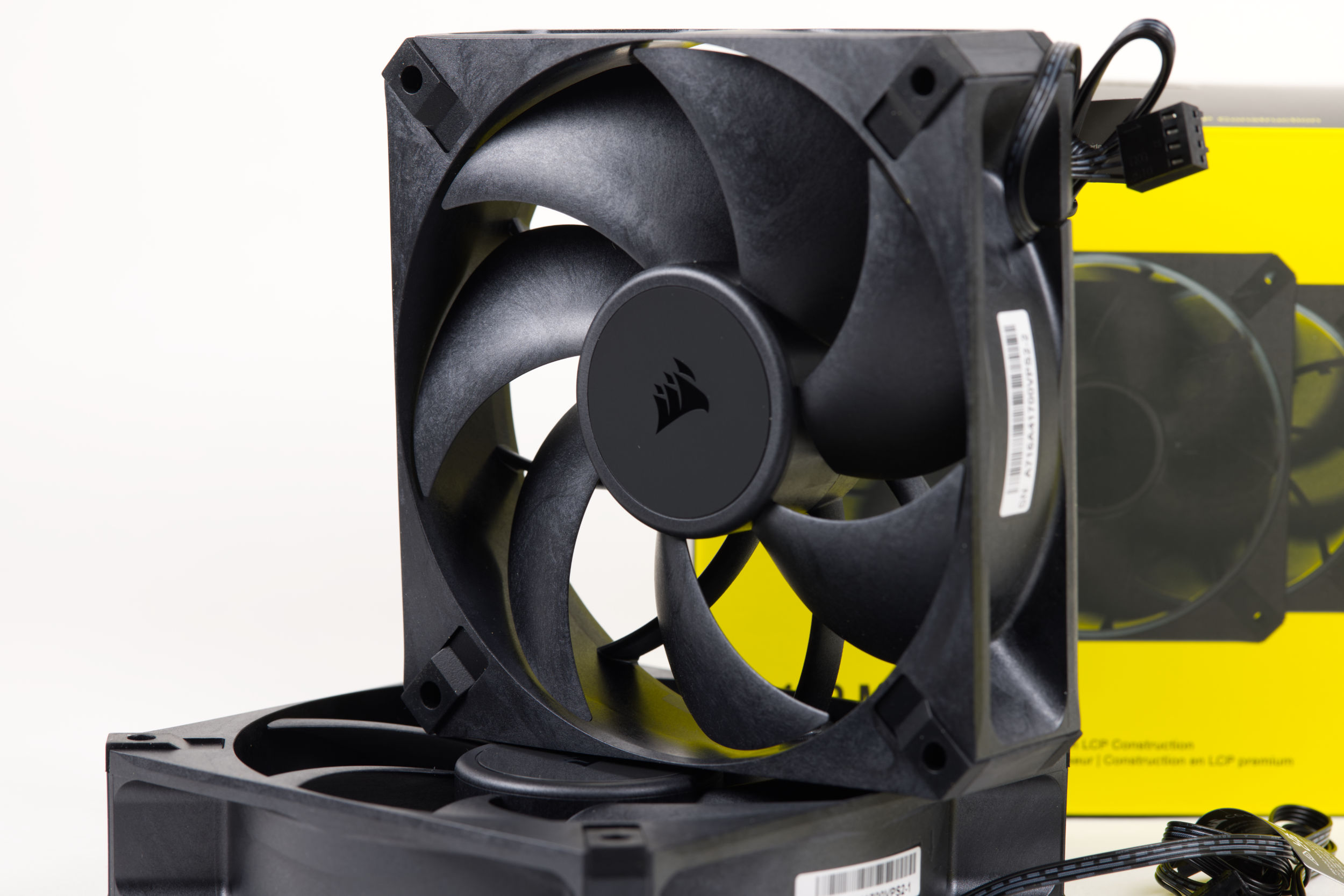

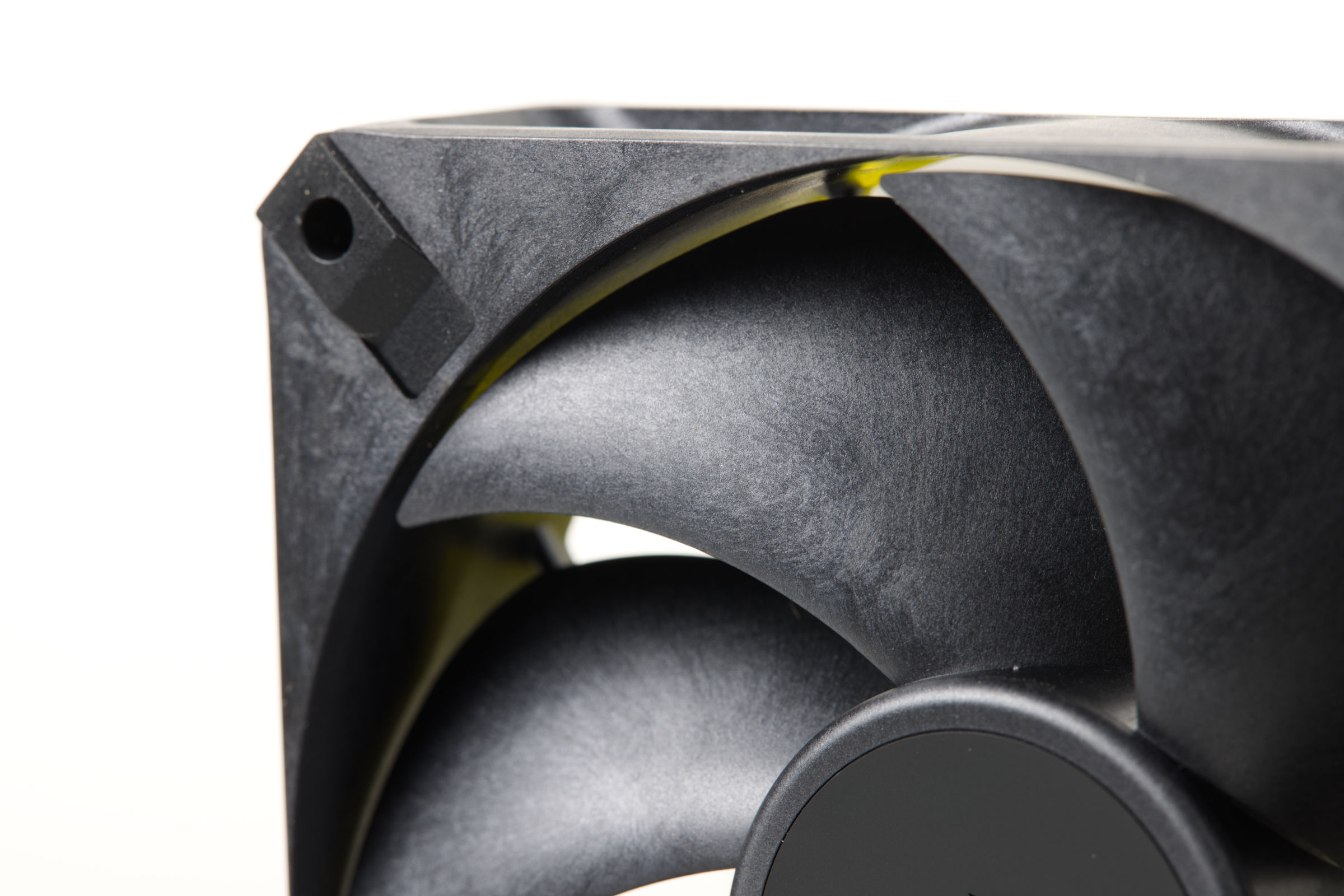

Die Verarbeitungsqualität der Lüfter ist beeindruckend und erinnert etwas an Lüfter von Minebea und Noctua durch ein eher industriellen Look. An den Seiten sind weiterhin Gummidämpfer eingelassen, die den Lüfter nicht direkt mit dem Plastik auf Kühlern aufliegen lassen. Die Dämpger sind nicht auffällig und schön ins Gehäuse eingelassen.
Lüftersteuerung und Kompatibilität

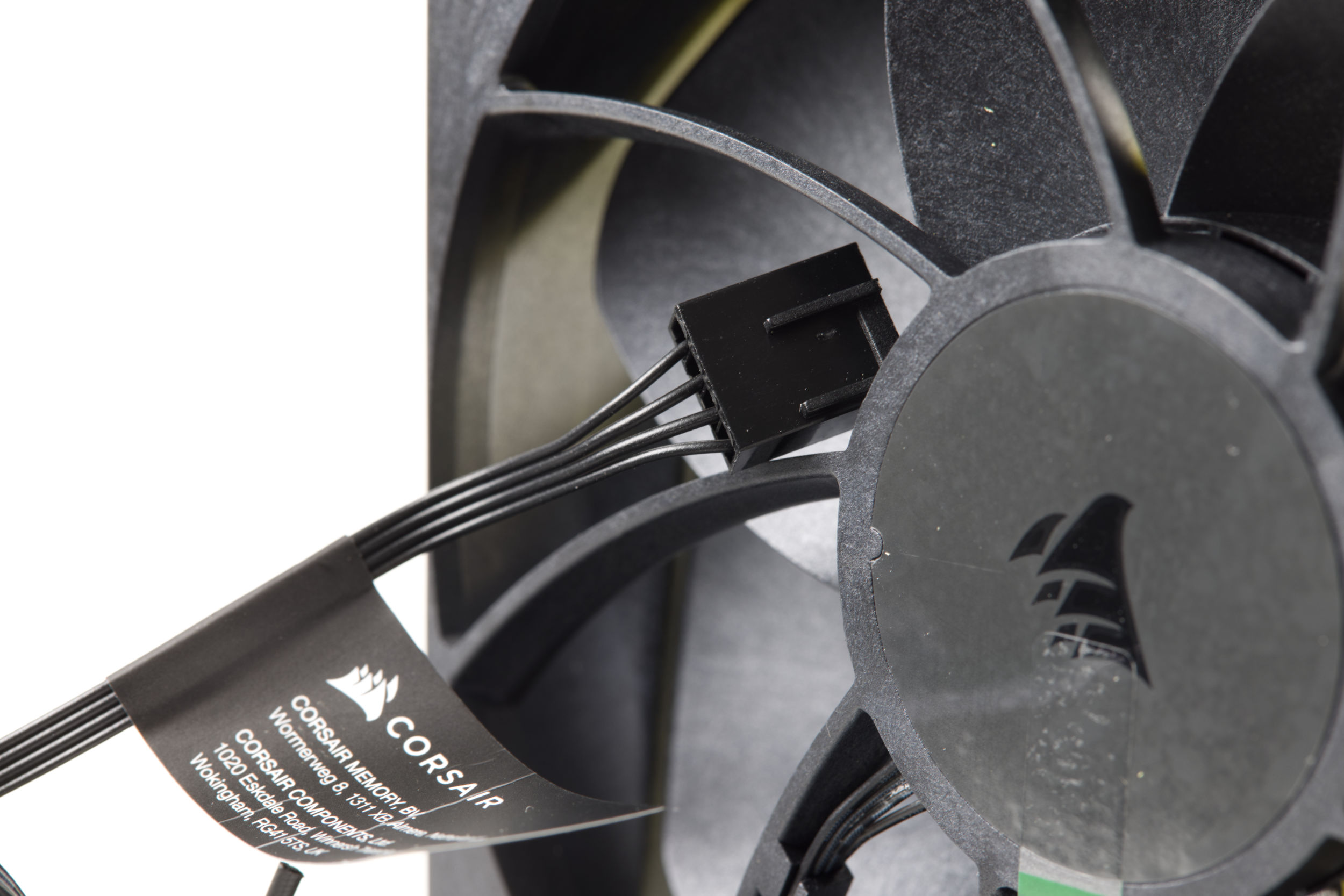

Corsair setzt bei den RS120 Max auf einen herkömmlichen 4-pin-PWM-Anschluss. Die Steuerung kann dann beispielsweise über das Mainbaord abgewickelt werden, oder über eine andere Lüftersteuerung. Corsair bietet zwar die eigene ICUE Software kostenlos an, aber diese konnte den Lüfter nicht erkennen und die Drehzahl nicht steuern. Dies ist aber zu erwarten, weil hier die Schnittstelle zum Mainboard erst vorhanden sein muss und das nicht selbstverständlich ist.

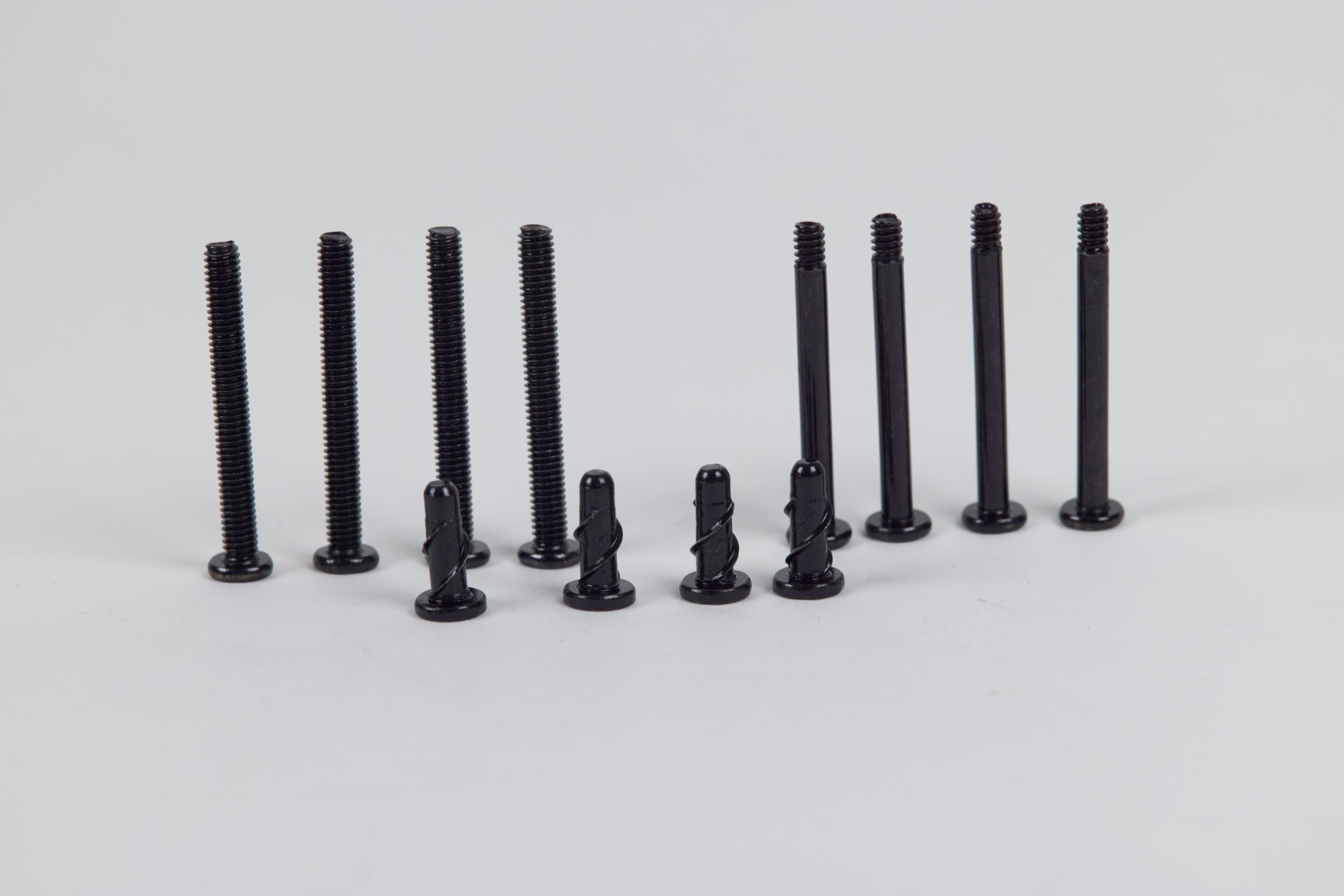

Im Lieferumfang sind außerdem drei unterschiedliche Schraubenarten dabei, wodurch man den Lüfter als Gehäuselüfter oder auf einem Radiator befestigen kann. Die Schrauben sind nötig, da der Lüfter eine Stärke von 30-mm hat und damit die normalen Schrauben nicht passen. Die Gehäuseschrauben sind etwas speziell und sollen leichtenr zu handhaben sein. Alle Schrauben sind schwarz lackiert. Die Gummi-Absorber sind so angebracht, dass sie 2-3 mm abstehen und sind direkt an dem Lüfterrahmen mintiert.
Verpackung

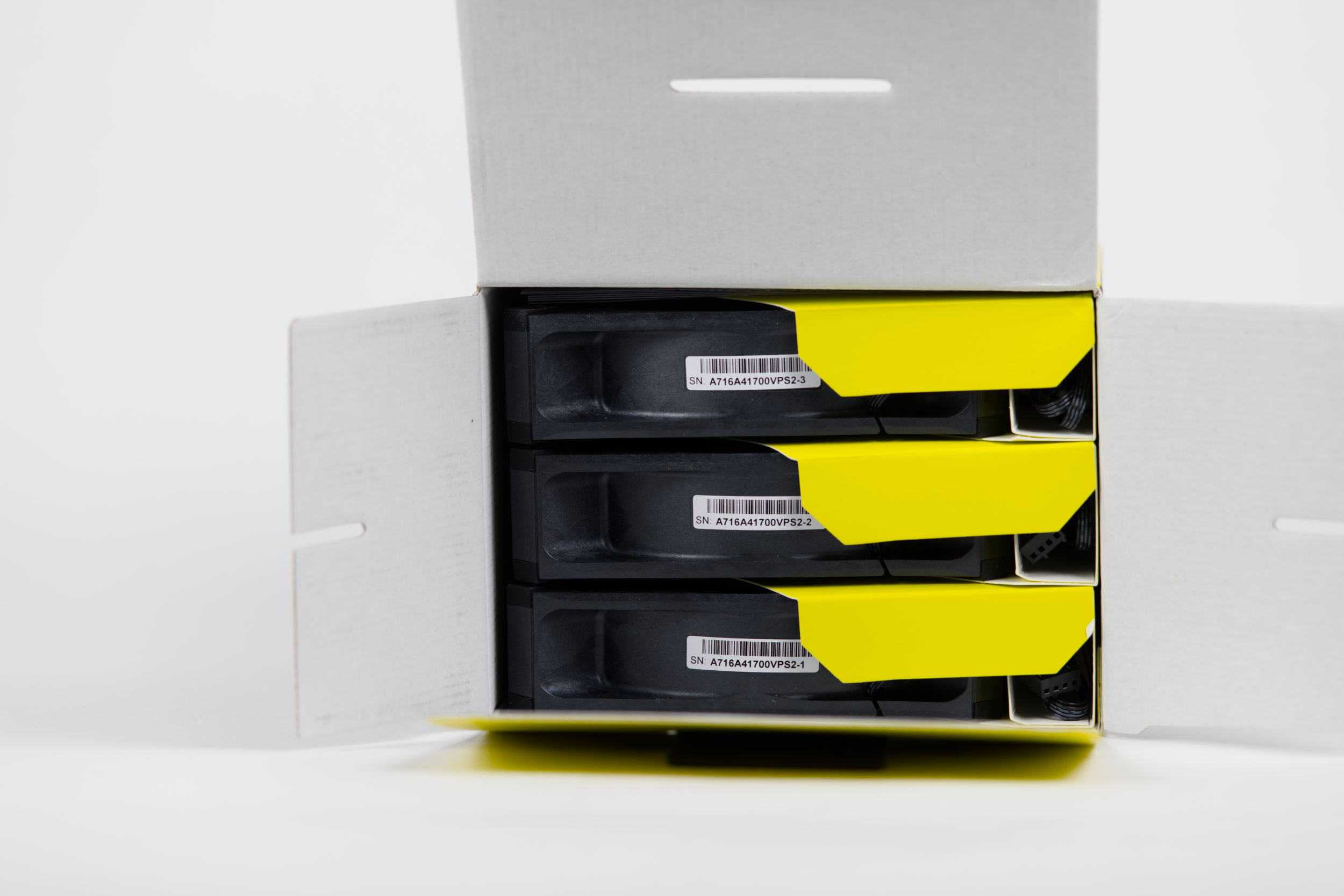

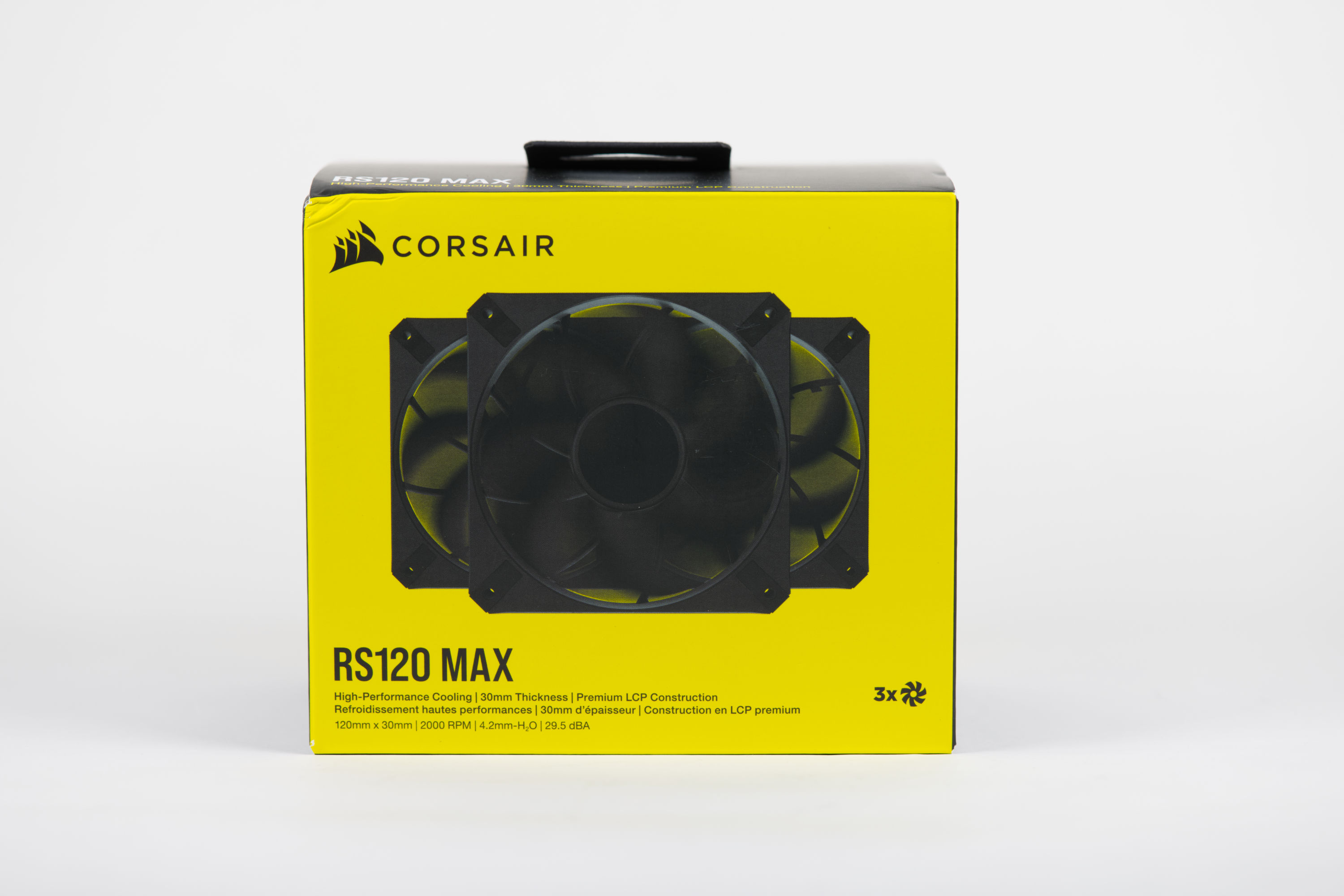

Die Verpackung ist in Corsairs charakteristischem Neongelb und Schwarz gehalten und zeigt in unserem Fall die drei Lüfter an prominenter Stelle, die Einzelverpackung wird nur den einen Lüfter zeigen. Die Vorderseite der Verpackung bietet einen klaren Blick auf die Lüfter und die wichtigsten Produktdetails, während die Rückseite auf die Funktionen und Spezifikationen eingeht.
In der Kartonverpackung befindet sich ein Tütchen mit Schrauben, die für verschiedene Einbauszenarien benötigt werden. Corsair hat einen lobenswerten Schritt in Richtung Nachhaltigkeit unternommen, indem es die Verwendung von Plastik minimiert hat. Stattdessen sind die Schrauben in Papierbeuteln untergebracht - ein seltener Schritt in der Branche, der das Engagement von Corsair für umweltfreundliche Praktiken unterstreicht.
Lieferumfang
Das iCUE LINK RX120 RGB Starter Kit enthält kein traditionelles Papierhandbuch. Stattdessen erhalten die Nutzer einen QR-Code, der sie zum Online-Handbuch führt. Dieser digitale Ansatz ist sehr praktisch, da die meisten Nutzer ihr Smartphone immer griffbereit haben, selbst wenn sie ihren PC zusammenbauen.
- 1 × CORSAIR RS120 MAX-Lüfter
- 4 × QuikTurn-Schrauben
- 4 × lange Radiatorschrauben
- 4 × lange Hydro X-Schrauben
Testverfahren und Testaufbau
Für diesen Lüftertest haben wir unsere ITX-Teststation verwendet, weil der Ryzen 9 5900X sich als besserer Load eignet. Dafür haben wir in Ryzen Master die CPU-Frequenz auf 4,0 GHz und die vCore-Spannung auf 1,3375 V eingestellt, damit wir eine konstante Last ohne Veränderungen der Frequenz und Spannung erreichen. Damit lassen sich die Messwerte der einzelnen Lüfter besser miteinander vergleichen.
Da die CPU keine iGPU hat, musste eine Grafikkarte verwendet werden. Wir haben die MSI GeForce GT 730 verwendet. Die Karte ist klein und hat einen Lüfter. Für die Schallpegelmessung haben wir diesen angehalten. Da der Lüfter klein ist und die Luft nicht in Richtung CPU-Kühler drückt, hat dieser unserer Ansicht nach, keinen relevanten Einfluss auf die Messungen der Leistung.
Das ROG Strix X570-I Gaming hat außerdem einen Lüfter auf dem Chipsatz und einen auf dem Kühler über den Spannungswandler. Diese konnten wir nicht jedes Mal anhalten. Sie drehten aber nicht voll auf und haben die Schallpegelmessung (auf 20 cm Entfernung) nicht beeinflusst.
Testsystem
- CPU: AMD Ryzen 9 5900X
- Mainboard: ASUS ROG Strix X570-I Gaming
- RAM: 1x Crucial BALLISTIX MAX DDR4-4400-19-19-19-46
- Netzteil: be quiet Pure Power 11 FM 1.000 W
- CPU-Kühler: Noctua NH-U12A chromax
- Gehäuse: Open Testbench
- Zusatzlüfter: Keine
- Grafikkarte: MSI GeForce GT 730
- Betriebssystem: Windows 11 21H2

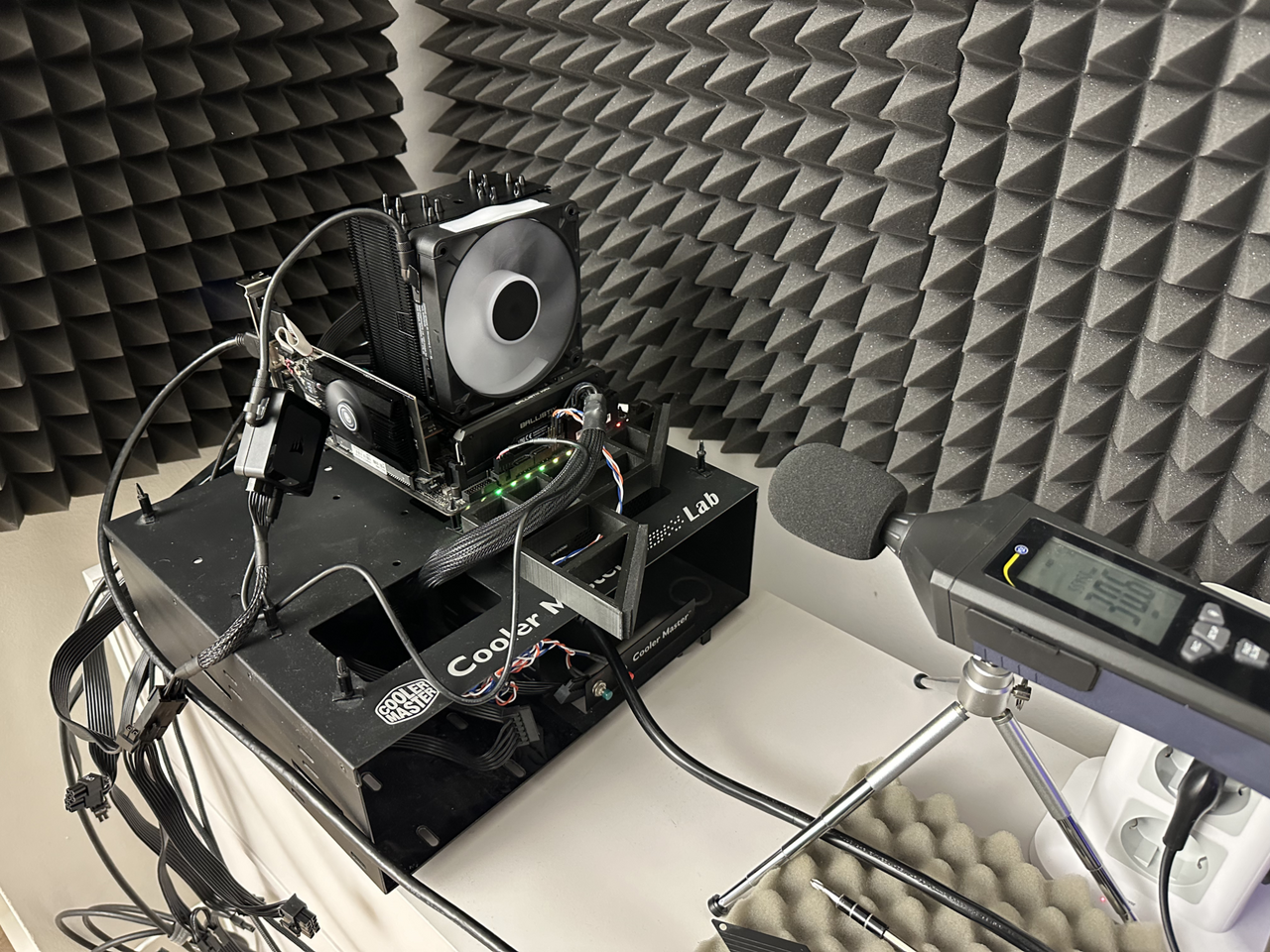

Wir haben die Messung des Schallpegels im offenen Aufbau durchgeführt. Gemessen wurde auf 20-cm-Distanz mit dem PCE-332A Messgerät auf dem Messbereich 30-80 dbA. Der Schallpegel im Raum (nachts, alle Geräte ausgeschaltet) lag bei 26.9 dB(A). Das ist damit der niedrigste zu messende Wert in dem Testverfahren.
Testverfahren

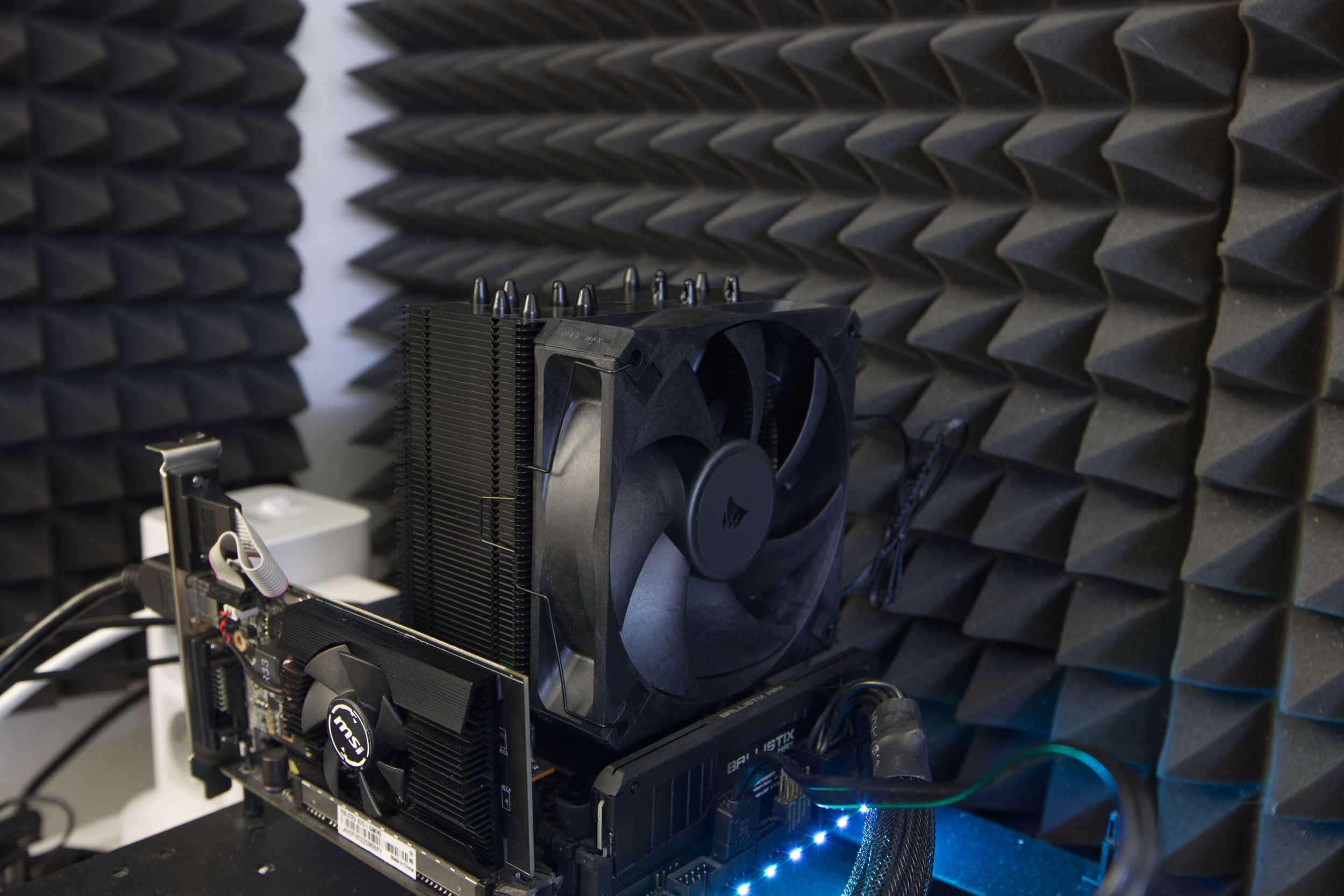

Jeder Lüfter ist auf dem Noctua NH-U12A chromax montiert worden. Für die Leistungsmessung ist die besagte CPU mit OCCT Version 12.1.18 für 10 Minuten belastet worden. Dabei sind alle Messwerte erfasst worden und auch der Schallpegel genmessen worden.
Für die Messung des Schallpegels ist außerdem jeder Lüfter in 100-U/min-Schritten ohne CPU-Last vermessen worden. Bei den Modellen mit PWM ist ein größerer Bereich abdeckbar gewesen, weil man hier besser steuern kann.
120-mm Lüftervergleich
Die 120-mm-Lüfter sind einzeln getestet worden. Nachfolgend findest Du die Tabelle mit den Spezifikationen der getesten Lüfer.
| Corsair iCUE LINK RX120 RGB Expansion Kit | Noctua NF-A12x25 PWM chromax.black | Scythe Gentle Typhoon 1850, 120mm | Minebea 4710KL-04W-B56 | Corsair RS Series RS120 Max | |
|---|---|---|---|---|---|
| Abmessungen | 120 x 120 x 25 mm | 120 x 120 x 25 mm | 120 x 120 x 25 mm | 120 x 120 x 25 mm | 120 x 120 x 30 mm |
| Umdrehungen | 400-2.100 U/min | 450-2.000 U/min | 1.850 U/min | 600 - 2.800 U/min | 420 - 2.000 U/min |
| Luftdurchsatz | 17.84-126.08 m³/h (10.5-74.2 CFM) | 102.1 m³/h (60.09 CFM) | 99 m³/h (58.26 CFM) | 114,70 CFM | 28,04 - 122,34m³/h (16,5 - 72 CFM) |
| Lüfteranschluss | Corsair iCUE LINK Bus-System | 4-Pin PWM | 3-Pin | 4-Pin PWM | 4-Pin PWM |
| Luftdruck | 0,12 - 4,38 mmH₂O | 2,34 mmH₂O | 0,39 - 2,03 mmH₂O | 5,15 mmH₂O | 0,22 - 4,2 mmH₂O |
| Lautstärke | 10 - 36 dB(A) | 22,6 dB(A) | 28 dB(A) | 41,5 dB(A) | 29,5 dB(A) |
| Lüfterlager | magnetisch barometrisches Lager | magnetisch hydrodynamisches Gleitlager (SSO2) | Doppel-Kugellager | Doppel-Kugellager | magnetisch hydrodynamisches Gleitlager |
| Spannungsbereich | 12 V | 12 V | 12 V | 12 V | 12 V |
| Beleuchtung | RGB (8 LEDs) | Nein | Nein | Nein | Nein |
| Herstellergarantie | 5 Jahre | 6 Jahre | EOL | N/A | 5 Jahre |
| Preis | 34 € | 33 € | 20 € | 25 € | 88,11 € 3er Set (Affiliate), 34,99 € einzeln (Affiliate) |
Temp vs. Fan Speed (Open-Testbench,RYZEN 9 5900X,4.4GHz,1.375v,100% Load)
Wir haben auch die Kühlleistung der einzelnen Lüfter betrachtet. Da die Lüfter recht unterschiedlich sind, haben wir für den Test diese in unterschiedlichen Drehzahlbereichen auf dem Kühler getestet. Bei Volllast auf der CPU haben wir uns angeschaut, wie gut die Leistung des einzelnen Lüfter bei 430, 880, 1.300, 1.650 und 1.960 U/min ist.
In dem nachfoglenden Diagram sieht man die Kurven der Lüfter, wobei die X-Achse den Drehzahlbereich und Y-Achse den entsprechendne Kelvin-Wert wiederspiegelt. Der GentleTyphoon konnte nicht mit jeder Drehzahl getetset werden, weil das Mainbaord die Spannungen nicht ordentlich regeln konnte.
Anmerkung: Der Noctua NF-A12x25 PWM chromax.black hatte es nicht geschafft, die CPU bei 430 U/Min stabil zu halten, weshalb die Tenmperaturen immer weiter stiegen und die Verlustleistung gleichermaßen stieg. Der Corsair RX120 RGB hat es jedoch geschafft die CPU stabil zu halten und auch jensweits der 10-Minuten-Testdauer diese gehalten. Die Messpunkte spiegeln den Messwert nach 10-Minuten-Volllast.
Bei dieser Analyse fällt auf, dass der RS120 Max deutlich performanter ist, als der iCUE LINK RX120 RGB. Auch im Vergleich mit dem Noctua NF-A12x25 PWM chromax.black liegt die Kurve des RS120 Max tiefert, was besser ist. Der höhere statische Druck fällt aber am meisten bei niedriger Drehzahl auf.
Kühlleistung-Leistungsvergleich
Bei dem nachfolgenden Diagram wird auch die gemessene Verlustleistung der CPU berücksichtigt, denn sie fließt in die Berechnung ein. Unter Berücksichtigung des Schallpegels sieht man, dass der Noctua NF-A12x25 PWM deutluich leister war, als die Konkurrenz. Der Corsair RX120 RGB konnte jedoch bei niedrigeren Drehzahlen bessere Kühlleistung bieten.
Bei der Betrachtung der Leistung und des Schallpegels liegt der RS120 Max gut bei niedrigeren Drehzahlen. Mit steigender Drehzahl liegt der Unterschied bei ca 2 dB(A) zum Noctua NF-A12x25 PWM chromax.black. Interessant ist auch, dass der RS120 Max bei höheren Drezhalbereichen leiser ist als der iCUE LINK RX120 RGB.
Lüftergeräuschpegelmessung
Anschließend betrachten wir noch die Schallpegelmessung über den Drehzahlbereich. Wir haben bewusst den Drehzahklbereich ab 2.100 U/min gekappt, weil dieser für den PC-Alltag einfach unbruachbar ist.
Der RS120 Max hat dank PWM ein sehr breites Drehzahlspektrum, dass abgedeckt wird. Wir konnten hier zwischen 420 und 2.000 U/min messen. Der Schallpegel ist dabei bis 1.100 U/min auf dem Level des Noctua NF-A12x25 PWM chromax.black, was sehr erstaunlich ist.
Um das PWM-Signal weiter anzupassen, wird der Noctua NA-RC14 Low-Noise-Adapter (L.N.A.) verwendet. In der Tabelle wird der Lüfter dann mit Adapter geführt.
| Lüfter | 300 U/Min | 400 U/Min | 500 U/Min | 600 U/Min | 700 U/Min | 800 U/Min | 900 U/Min | 1000 U/Min | 1100 U/Min | 1200 U/Min | 1300 U/Min | 1400 U/Min | 1500 U/Min | 1600 U/Min | 1700 U/Min | 1800 U/Min | 1900 U/Min | 2000 U/Min | 2100 U/Min |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Noctua NNF-A12x25 PWM chromax.black | x | 28.9 | 28.9 | 28.9 | 29 | 29.1 | 29.3 | 29.3 | 29.9 | 30.5 | 31.4 | 32.6 | 33.4 | 34.6 | 37.1 | 38.3 | 39.6 | 40.3 | x |
| Corsair iCUE LINK RX120 RGB Starter Kit | 32.5 | 31.6 | 31.7 | 31.7 | 31.8 | 32.1 | 32.5 | 32.3 | 33.1 | 34.4 | 35.3 | 37 | 38.6 | 40.5 | 42.5 | 44.3 | 45.1 | 46.3 | 48.1 |
| GentleTyphoon 120mm | x | x | x | x | x | x | x | x | 31.80 | 32.70 | 33.70 | 35.70 | 36.10 | 37.70 | 40.10 | x | x | x | x |
| GentleTyphoon 120mm + NA-RC14 Low-Noise-Adapter | x | x | x | x | x | x | 31 | 31.70 | 31.70 | x | x | x | x | x | x | x | x | x | x |
| Minebea NMB-MAT-4710KL-04W-B56 | x | x | x | x | x | 31.40 | 32 | 33.20 | 34.80 | 36.20 | 37.90 | 39.90 | 41.30 | 42.60 | 42.90 | 44.70 | 46.20 | 47.60 | 47.90 |
| Minebea NMB-MAT-4710KL-04W-B56 + Noctua NA-RC14 Low-Noise-Adapter | x | 30.40 | 30.60 | 30.80 | 31.00 | 31.30 | x | x | x | x | x | x | x | x | x | x | x | x | x |
| Corsair RS120 Max | x | 28.6 | 28.6 | 28.6 | 28.6 | 28.6 | 28.9 | 29.4 | 30.2 | 32.1 | 33.7 | 34.4 | 35.8 | 38.3 | 39.9 | 42.3 | 43.1 | 45.2 | x |
Fazit zum Corsair RS120 Max
Corsair setzt bei seinen
Pro
Die RS120 Max Lüfter gibt es einzeln oder als 3er-Kit, wodurch man direkt die wichtisgten Szenarien abdeckt. Die Lüfter sind verarbeitungtechnisch auf einem sehr hohen Niveau und hinterlassen einen sehr guten Eindruck. Der höhere statische Druck wird primär durch ihre 30-mm-Stärke erreicht, wodurch sie aber auch industrieller und bulliger erscheinen. Corsair setzt auf den gängigen 4-pin-PWM-Anschluss, was für gute Kompatibilität und stufenlose Drehzahlsteierung sorgt. Der hohe Drehzahlbereich von 420 bis 2.000 U/min ist vorteilhaft, wobei uns auch maximal 1.600 U/min zugesagt hätten, weil alles darüber sehr laut ist.Gerade im Drehzahlbereich von 420 bis 1.100 U/min sind die Lüfter wirklich leise und können mit den Noctua NF-A12x25 PWM chromax.black gurt mithalten. Auch bei der Leistung auf einem Kühler sind die Ergebnise sehr positiv und zeigen, dass der RS120 Max Lüfter gut für diesen Einsatz geeignet ist.
Die fünfjährige Garantie und die umweltfreundliche Verpackung sind auf jeden Fall nennenswert, auch wenn sie nicht direkt in die Bewertung einfließen.
Contra
Die hohe Qualität und Leistung hat jedoch ihren Preis. Corsair spielt bei der Verarbeitung und Leistung auf einem hohen Niveau und kann mit Noctua bei diesem Lüfter sogar fast komplett mithalten. Der Preis liegt mit 34,99 € (Affiliate) wohl auch aus diesem Grund gleichauf mit Noctua, wobei man bei dem 3er-Kit für 88,11 € (Affiliate) noch etwas günstiger liegt.
