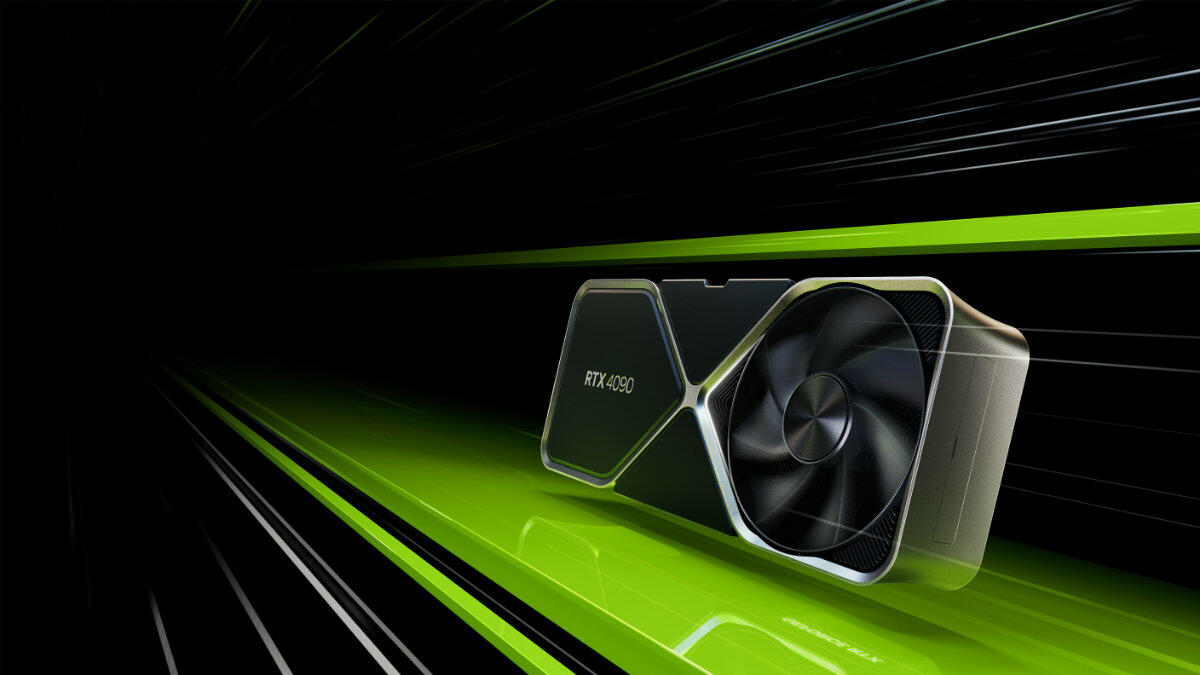

GeForce RTX 4090 und RTX 4080: Spezifikatione, Fakten, Preise und Verfügbarkeit (Bild © NVIDIA)
AD103 Spezifikationen
Die neuen Infos stammen von Ryan Smith von Anandtech und zeigen auf, dass der AD103-Chip 378,6 mm² misst und damit deutlich kleiner als die 608 mm² des AD102 darstellt. Dies wird sich in einer deutlich geringeren Transistoranzahl von 45,9 Milliarden widerspiegeln. Der Chip verfügt über 80 Streaming-Multiprozessoren (SM), 10.240 CUDA-Kerne, 320 Tensor-Kerne, 80 RT-Kerne und 320 TMUs entsprechen wird. Der Chip ist mit 112 ROPs ausgestattet und verfügt über eine 256 Bit breite GDDR6X-Speicher-Interface.
AD104 Spezifikationen
Der AD104 ist mit einer Die-Größe von 294,5 mm² noch kleiner. Die Transistoranzahl von 35,8 Milliarden ist ebenfalls spürbar kleiner, genauso wie die 60 SMs. Die CUDA-Kernzahl beträgt 7.680, Tensor-Kernzahl 240. Dazu gibt es dann noch 60 RT-Kerne, 240 TMUs und 80 ROPs. Die GeForce RTX 4080 12 GB soll dabei den AD104 ausreizen, was bedeutet, dass seine Speicherschnittstelle physikalisch nur 192 Bit breit ist.
RTX 4090 | RTX 4080 16GB | RTX 4080 12GB | |
---|---|---|---|
Chip | AD102 | AD103 | AD104 |
Architektur | Ada Lovelace | ||
Fertigung | TSMC 4N (5nm) | ||
Die-Größe | 608 mm² | 378,6 mm² | 294,5 mm² |
Transistoren | 76.3B | 45.9B | 35.8B |
Transistordichte | 125.5M | 121.1M | 121.1M |
Streaming Multiprozessoren | 144 | 80 | 60 |
CUDA Kerne | 18432 | 10240 | 7680 |
Tensor Kerne | 576 | 320 | 240 |
RT Kerne | 144 | 80 | 60 |
ROPs | 192 | 112 | 80 |
L2 Cache | 96MB | 64MB | 48MB |
